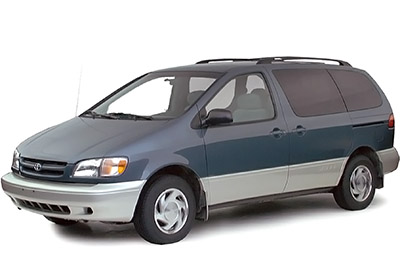

Neste artigo, consideramos a primeira geração do Toyota Sienna (XL10), produzida de 1998 a 2003. Aqui você encontrará os esquemas das caixas de fusíveis Toyota Sienna 1998, 1999, 2000, 2001, 2002 e 2003 , obter informações sobre a localização das os painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis).
Layout do fusível Toyota Sienna 1998-2003
Os fusíveis do isqueiro (tomada) do Toyota Sienna são os fusíveis “PWR-OUTLET” e “CIG” na caixa de fusíveis do painel.
Localização da caixa de fusíveis
Compartimento do passageiro
Ele está localizado atrás da tampa à esquerda e sob o volante. À esquerda dela está outro fusível, para acessá-lo é preciso retirar o painel embaixo do volante.
Compartimento do motor
Existem duas caixas de fusíveis perto da bateria.
Diagramas de caixa de fusíveis
1998, 1999 e 2000
Compartimento do passageiro
Anúncios publicitários
Alocação de fusíveis para o painel de instrumentos (1998-2000)
| Não. | Último nome | Amplificador | A descrição |
|---|---|---|---|
| 17 | AQUECEDOR DE ÁGUA | 10A | Sistema de ar condicionado, desembaçador do vidro traseiro |
| 18 | MEDIDOR | 10A | Medidores e medidores, indicadores de lembrete de manutenção e luzes de advertência audíveis (exceto luz indicadora de descarga e porta aberta), vidros elétricos, sistema de luz diurna, luzes de ré |
| dezenove | LIMPADOR | 20A / 25A | Limpadores e lavadores de para-brisa (1998-1999 – 20A; 2000 – 25A) |
| vinte | ESPELHO AQUECIDO | 10A | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, desembaçador de espelho externo |
| 21 | ECU-IG | 15A | Sistema de controle de cruzeiro, sistema de travagem antibloqueio, sistema de travamento com controle remoto sem fio, sistema antifurto |
| 22 | IGN | 5A | Medidores e medidores, sistema de carga, sistema de airbag SRS, pré-tensores do cinto de segurança, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 23 | PARE | 15A | Luzes de freio, piloto automático, luz de freio montada no alto, luzes traseiras |
| 24 | FILA | 10A | Luzes de estacionamento, luzes de marcação laterais dianteiras, luzes de matrícula, luzes traseiras |
| 25 | PWR-VENT | 15A | Vidros traseiros elétricos |
| 26 | OBD | 7,5A | Sistema de diagnóstico a bordo |
| 27 | SAÍDA PWR | 15A | Plugue |
| 28 | ENTRADA | 5A | Medidores e medidores, sistema de airbag SRS, pré-tensores do cinto de segurança, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 29 | PORTA | 20A | Sistema de travamento elétrico da porta, sistema anti-roubo |
| trinta | ASSINAR | 7,5A | Medidor e velocímetro, sistema de áudio do carro, relógio, sistema de ar condicionado, controle de luz do painel, desembaçador do vidro traseiro, sistema de transmissão automática controlado eletronicamente, piscas de emergência, luzes de estacionamento |
| 31 | PERCORRER | 7,5A | Pisca-pisca, pisca-pisca de emergência |
| 32 | RADIO 2 | 7,5A | Sistema de áudio do carro |
| 33 | CIGARRO | 15A | Isqueiro, relógio, controles elétricos de espelho, sistema de airbag SRS, pré-tensores dos cintos de segurança, luzes de ré, sistema anti-roubo |
| 34 | A / C | 5A | Sistema de ar condicionado |
| 43 | FED | 30A | Desembaciador da janela traseira, fusível “ MIRROR-HEATER ” |
| 44 | AM1 | 40A | Fusível “INP” |
| 45 | REP | 30A | Vidros elétricos, teto solar elétrico, assento elétrico, porta de correr elétrica, fusível “PWR-VENT” |
Caixa de fusíveis do compartimento do motor # 1
Anúncios publicitários
Atribuição de fusíveis na caixa de fusíveis # 1 (1998-2000)
| Não. | Último nome | Amplificador | A descrição |
|---|---|---|---|
| 1 | – | Fusível de reposição | |
| 2 | – | Fusível de reposição | |
| 3 | – | Fusível de reposição | |
| 4 | ALT-S | 5A | Sistema de Carregamento |
| cinco | H-LP RH | 15A | Farol direito |
| 6 | EFI | 15A | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 7 | HONK | 10A | Buzina, sistema anti-roubo |
| oito | SENTADO | 10A | Pisca-pisca de emergência |
| nove | AM2 | 30A | Fusíveis “IGN” e “STARTER” |
| dez | H-LP LH | 15A | Farol esquerdo |
| onze | RADIO .1 | 20A | Sistema de áudio do carro |
| 12 | CÚPULA | 10A | Relógio, luz pessoal, luz do espelho de cortesia, luz de cortesia da porta, luz do compartimento de bagagem, luz avisadora de porta aberta, luz indicadora da chave de ignição, sistema anti-roubo, sistema de luzes diurnas, iluminação interna |
| 13 | ECU-B | 10A | Sistema de controle de cruzeiro, luz de advertência do airbag SRS, porta deslizante elétrica |
| 35 | A / F HTR | 25A | Sistema EFI |
| 38 | FAN CDS | 30A / 40A | Ventiladores elétricos de resfriamento (com pacote de reboque – 40A; sem pacote de reboque – 30A) |
| 39 | RDI FAN | 30A / 40A | Ventiladores elétricos de resfriamento (com pacote de reboque – 40A; sem pacote de reboque – 30A) |
| 40 | DIRETOR | 40A | Fusíveis “DRL”, “H-LP RH” e “H-LP LH” |
| 41 | R / RA / C | 40A | Sistema de ar condicionado traseiro |
| 42 | APOIO, SUPORTE | 50A | Sistema de ar condicionado |
| 46 | TUDO | 140A | Sistema de carga, fusíveis “FL ABS”, “INP”, “HTR” e “R / RA / C” |
| 47 | INP | 100A | Fusíveis “AM1” e “DEF” |
Caixa de fusíveis # 2 do compartimento do motor
Atribuição de fusíveis na caixa de fusíveis # 2 (1998-2000)
| Não. | Último nome | Amplificador | A descrição |
|---|---|---|---|
| quatorze | DRL | 5A | Sistema de luz diurna |
| quinze | H-LP LH (LWR) | 10A | Farol esquerdo (farol baixo) |
| dezesseis | H-LP RH (LWR) | 10A | Farol direito (farol baixo) |
| 48 | FL ABS | 60A | Sistema de travagem antibloqueio |
2001, 2002 e 2003
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis para o painel de instrumentos (2001-2003)
| Não. | Último nome | Amplificador | A descrição |
|---|---|---|---|
| 22 | AQUECEDOR DE ÁGUA | 10A | Sistema de ar condicionado, desembaçador do vidro traseiro |
| 23 | MEDIDOR | 10A | Medidores e medidores, indicadores de lembrete de manutenção e dispositivos de aviso sonoro (exceto luz indicadora de descarga e porta aberta), vidros elétricos, sistema de luz diurna, luzes de ré, porta deslizante elétrica, espelho interno anti-ofuscante automático, bússola |
| 24 | LIMPADOR | 25A | Limpadores e lavadores de pára-brisa, limpador e lavador de vidros traseiros |
| 25 | ESPELHO AQUECIDO | 10A | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, desembaçador de espelho externo |
| 26 | ECU-IG | 15A | Sistema de controle de cruzeiro, sistema de freio antibloqueio, sistema de controle de derrapagem do veículo, sistema de bloqueio com controle remoto sem fio, sistema antifurto |
| 27 | IGN | 5A | Medidores e medidores, sistema de carga, sistema de airbag SRS, pré-tensores do cinto de segurança, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 28 | PARE | 15A | Luzes de freio, piloto automático, luz de freio montada no alto, luzes traseiras |
| 29 | FILA | 10A | Luzes de estacionamento, luzes de presença laterais dianteiras, luzes de matrícula, luzes traseiras, porta deslizante elétrica |
| trinta | PWR-VENT | 15A | Vidros traseiros elétricos |
| 31 | OBD | 7,5A | Sistema de diagnóstico a bordo |
| 32 | SAÍDA PWR | 15A | Outlets |
| 33 | ENTRADA | 5A | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 34 | PORTA | 25A | Sistema de travamento elétrico da porta, sistema anti-roubo |
| 35 | ASSINAR | 7,5A | Medidor e velocímetro, sistema de áudio do carro, relógio, sistema de ar condicionado, controle de luz do painel, desembaçador do vidro traseiro, sistema de transmissão automática controlado eletronicamente, piscas de emergência, luzes de estacionamento, bancos aquecidos, vidros traseiros elétricos, porta deslizante elétrica |
| 36 | PERCORRER | 7,5A | Pisca-pisca, pisca-pisca de emergência |
| 37 | RADIO 2 | 7,5A | Sistema de áudio do carro |
| 38 | CIGARRO | 15A | Isqueiro, relógio, controles elétricos de espelho, sistema de airbag SRS, pré-tensores dos cintos de segurança, luzes de ré, sistema anti-roubo, sistema de ar condicionado |
| 39 | A / C | 5A | Sistema de ar condicionado frontal |
| 49 | FED | 30A | Desembaciador do vidro traseiro, fusível “MIRROR-HEATER” |
| cinquenta | REP | 30A | Vidros elétricos, teto solar elétrico, assento elétrico, porta de correr elétrica (lado direito), fusível “PWR-VENT” |
| 51 | AM1 | 40A | Fusíveis “CIG”, “RADIO №2”, “ECU-IG”, “WIPER”, “HEATER”, “GAUGE” e “TURN” |
Caixa de fusíveis do compartimento do motor # 1
Anúncios publicitários
Atribuição de fusíveis na caixa de fusíveis # 1 (2001-2003)
| Não. | Último nome | Amplificador | A descrição |
|---|---|---|---|
| 1 | QUARTEL GENERAL | 20A | Assentos aquecidos |
| 2 | A / F HTR | 25A | Sensor de relação ar-combustível |
| 3 | POUPAR | Fusível de reposição | |
| 4 | POUPAR | Fusível de reposição | |
| cinco | POUPAR | Fusível de reposição | |
| 6 | ALT-S | 5A | Sistema de Carregamento |
| 7 | CABEÇA (DR) | 15A | Farol direito (farol alto) |
| oito | EFI | 15A | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| nove | HONK | 10A | Buzina, sistema anti-roubo |
| dez | RISCO | 10A | Pisca-pisca de emergência |
| onze | AM2 | 30A | Fusíveis “IGN” e “STARTER” |
| 12 | CABEÇA (LH) | 15A | Farol esquerdo (farol alto) |
| 13 | RADIO 1 | 20A | Sistema de áudio do carro |
| quatorze | CÚPULA | 10A | Relógio, luz pessoal, luz do espelho de cortesia, luz de cortesia da porta, luz do compartimento de bagagem, luz avisadora de porta aberta, luz de ignição, sistema anti-roubo, sistema de luz diurna, luz interna, sistema de segurança de ar condicionado, controle remoto sem fio, controle de porta de garagem |
| quinze | ECU-B | 10A | Sistema de controle de cruzeiro, luz de advertência SRS, porta deslizante elétrica |
| 42 | CDS | 30A / 40A | Ventiladores elétricos de resfriamento (com pacote de reboque – 40A; sem pacote de reboque – 30A) |
| 43 | RDI | 30A / 40A | Ventiladores elétricos de resfriamento (com pacote de reboque – 40A; sem pacote de reboque – 30A) |
| 44 | DIRETOR | 40A | Sistema de luzes diurnas, fusíveis “H-LP RH (LO)” e “H-LP LH (LO)” |
| 45 | R / RA / C | 40A | Sistema de ar condicionado traseiro |
| 46 | APOIO, SUPORTE | 50A | Sistema de ar condicionado frontal |
| 52 | TUDO | 140A | Sistema de carga, fusíveis “FL ABS”, “INP”, “HTR” e “R / RA / C” |
| 53 | INP | 100A | Fusíveis “AM1” e “DEF” |
Caixa de fusíveis # 2 do compartimento do motor
Atribuição de fusíveis na caixa de fusíveis # 2 (2001-2003)
| Não. | Último nome | Amplificador | A descrição |
|---|---|---|---|
| dezesseis | NÉVOA | 20A | Faróis de nevoeiro dianteiros |
| 17 | ABS №3 | 25A | Sistema de controle de derrapagem do veículo |
| 18 | ABS №2 | 25A | Sistema de controle de derrapagem do veículo |
| dezenove | H-LP LH (LO) | 10A | Farol esquerdo (farol baixo) |
| vinte | H-LP RH (LO) | 10A | Farol direito (farol baixo) |
| 21 | ABS №4 | 5A | Sistema de controle de derrapagem do veículo |
| 47 | PWR SLD | 30A | Porta deslizante elétrica (lado esquerdo) |
| 48 | Rr CLR | 40A | Sistema de ar condicionado traseiro |
| 54 | FL ABS | 60A | Sistema de travagem antibloqueio |
