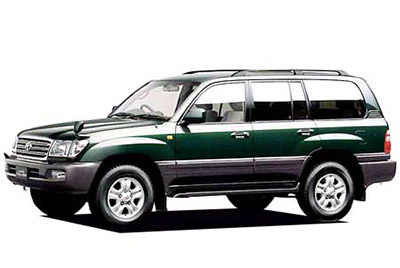

Neste artigo, consideramos a quarta geração do Toyota Land Cruiser (100 / J100), produzida de 1998 a 2007. Aqui você encontrará os esquemas das caixas de fusíveis do Toyota Land Cruiser 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 e 2007 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Arranjo de fusíveis do Toyota Land Cruiser 1998-2007
Os fusíveis do isqueiro (tomada) do Toyota Land Cruiser 100 são os fusíveis # 3 (1998-2003) ou # 2 (2003-2007) “CIGAR” / “CIG” (isqueiro) e # 22 (1998- 2003) ou # 1 (2003-2007) “PWR OUTLET” (tomadas elétricas) na caixa de fusíveis do painel.
Localização da caixa de fusíveis
Compartimento do passageiro
Veículos com volante à esquerda
1998-2003
2003-2007
Veículos com volante à direita
Tipo de elevação traseira
Tipo de balanço
Compartimento do motor
Diagramas de caixa de fusíveis
Anúncios publicitários
1998, 1999, 2000, 2001, 2002, 2003
Compartimento do passageiro
Atribuição de fusíveis e relés no habitáculo (1998-2003)
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | MIRR | dez | Espelho retrovisor elétrico |
| 2 | SRS | quinze | Sistema de airbag SRS, pré-tensores dos cintos de segurança |
| 3 | CHARUTO | quinze | Isqueiro, auto-rádio, antena elétrica |
| 4 | IGN | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de frenagem antitravamento, sistema de airbag SRS, pré-tensionadores do cinto de segurança, luz de advertência de despejo |
| cinco | PODEROSO | 40 | Sistema de controle de travamento elétrico das portas, vidros elétricos, teto solar elétrico, assento elétrico, inclinação hidráulica e sistema de direção telescópica |
| 6 | CÚPULA | dez | Iluminação interior, iluminação pessoal |
| 7 | AHC-IG | vinte | Suspensão de controle ativo de altura (AHC) |
| oito | DIFF | vinte | Sistema de bloqueio do diferencial traseiro |
| nove | MEDIDOR | quinze | Medidores e medidores, indicadores de lembrete de serviço e buzina (exceto descarga, porta aberta e luzes de advertência do airbag SRS), luzes de backup, sistema de ar condicionado, sistema de transmissão automática controlado eletronicamente, sistema de controle remoto sem fio, sistema de luzes diurnas |
| dez | LIMPADOR | vinte | 1998-2000: Limpadores e lavadores de pára-brisa, limpador e lavador de vidros traseiros |
| dez | LIMPADOR | 25 | 2001-2002: Limpadores e lavadores de pára-brisa, limpador e lavador de vidros traseiros |
| onze | I / UP | 7,5 | Sistema ocioso do motor |
| 12 | FR BROUILLARD | quinze | Faróis de nevoeiro dianteiros |
| 13 | PARE | quinze | Luzes de freio, luz de freio alta |
| quatorze | AND R | trinta | Sistema de ar condicionado |
| quinze | LIBERAÇÃO | vinte | Desembaçador da janela traseira |
| dezesseis | ECU-B | quinze | Sistema de direção hidráulica basculante e telescópica, sistema de luzes diurnas, sistema anti-roubo |
| 17 | FILA | quinze | Luzes traseiras, luzes de matrículas, luzes de estacionamento, luzes do painel |
| 18 | AHC-B | quinze | Suspensão de controle ativo de altura (AHC) |
| dezenove | OBD | dez | Sistema de diagnóstico a bordo |
| vinte | RR HTR | dez | Sistema de ar condicionado |
| 21 | ECU-IG | quinze | Sistema de travagem antibloqueio, sistema de bloqueio de marcha, bancos elétricos, antena elétrica, inclinação hidráulica e sistema de direção telescópica |
| 22 | POTÊNCIA DA SAÍDA | quinze | Outlets |
| Retransmissão | |||
| R1 | Abertura do circuito (bomba de combustível (C / OPN)) | ||
| R2 | Bomba de combustível (FUEL / PMP) | ||
| R3 | (D / L (L)) | ||
| R4 | (GAME / VLV) | ||
| R5 | Starter (ST / CUT) | ||
| R6 | (D / L (U)) | ||
| R7 | Farol de nevoeiro dianteiro (FR FOG) | ||
| R8 | – | ||
| R9 | Desembaciador do pára-brisa traseiro (DEFOG) | ||
| R10 | Vidros elétricos, teto solar elétrico (POWER) | ||
| R11 | Aquecedor traseiro (RR HTR) | ||
| R12 | Iluminação interior (DOME) | ||
| R13 | Luzes traseiras (TAIL) |
Compartimento do motor
Atribuição de fusíveis e relés no compartimento do motor (1998-2003)
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | AM1 NO.2 | vinte | Sistema de partida, piscas, piscas de emergência, todos os componentes em fusíveis “CIGAR”, “ECU-IG” “MIRR”, “SRS” |
| 2 | QUE | vinte | Sistema de ar condicionado |
| 3 | POWER HTR | dez | Aquecedor PTC |
| 4 | QUARTEL GENERAL | quinze | Assentos aquecidos |
| cinco | CARBURANT HTR | vinte | Aquecimento de óleo |
| 6 | ME HTR | quinze | Aquecedor de espelho externo |
| 7 | CLNER HEAD | vinte | Limpador de faróis |
| oito | FAN CDS | vinte | Ventilador elétrico de refrigeração |
| nove | EFI | vinte | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de controle de emissão, bomba de combustível |
| nove | DPE | vinte | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| dez | HONK | dez | Chifres |
| onze | ALAVANCA DE GÁS | quinze | Sistema de controle do acelerador eletrônico |
| 12 | RÁDIO | vinte | Sistema de áudio do carro |
| 13 | HAZ-TRN | quinze | Sinais de direção de emergência, sinais de direção |
| quatorze | AM2 | trinta | Sistema de partida, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, todos os componentes no fusível “IGN” |
| quinze | ECU-B1 | vinte | Sistema de controle de fechadura elétrica, vidros elétricos, limpador e lavador de vidros traseiros, sistema de entrada iluminada, sistema de controle remoto sem fio, espelho elétrico, medidores e medidores, sistema de ar condicionado, sistema de controle automático de iluminação, sistema anti-roubo |
| dezesseis | CABEÇA (LH-UPR) | vinte | Farol esquerdo (farol alto) |
| 17 | CABEÇA (RH-UPR) | vinte | Farol direito (farol alto) |
| 18 | CABEÇA (LH-LWR) | dez | Farol esquerdo (farol baixo), faróis de nevoeiro dianteiros |
| dezenove | CABEÇA (RH-LWR) | dez | Farol direito (farol baixo) |
| vinte | ABS N ° 1 | 40 | 1998-1999: Sistema de travagem antibloqueio |
| vinte | ABS N ° 1 | cinquenta | 2000-2003: Sistema de travagem antibloqueio |
| 21 | AHC | cinquenta | Suspensão de controle ativo de altura (AHC) |
| 22 | CAC | cinquenta | Fusível “PRW OUTLET” |
| 23 | AM1 N ° 1 | 80 | Sistema de carregamento, todos os componentes em “AM1 NO.2”, “MEDIDOR”, “LIMPADOR”, “ |
| 24 | APOIO, SUPORTE | 60 | Sistema de ar condicionado |
| 25 | BRILHO | 80 | Sistema de pré-aquecimento do motor |
| 26 | ABS NO.2 | 40 | Sistema de travagem antibloqueio |
| 27 | ENTRADA | trinta | Iniciando sistema |
| Retransmissão | |||
| R1 | Embreagem do compressor de ar condicionado (MG CLT) | ||
| R2 | Desembaciador de espelho externo (MIR HTR) | ||
| R3 | Acessório (ACC) | ||
| R4 | Suspensão de controle ativo de altura (AHC) | ||
| R5 | Ignição (IG1 NO.1) | ||
| R6 | Ignição (IG1 NO.2) | ||
| R7 | Sistema de travagem antibloqueio (ABS SOL) | ||
| R8 | Unidade de controle do motor (EFI) Unidade de controle do motor (ECD) | ||
| R9 | buzina | ||
| R10 | Obscuro | ||
| R11 | Entrada | ||
| R12 | Sistema de travagem antibloqueio (ABS MTR2) | ||
| R13 | Farol (HEAD) | ||
| R14 | Sistema de travagem antibloqueio (ABS MTR1) |
Bloco de ligação do fusível
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | J / B NO.2 | 100 | Tous les composants dans “ECU-B”, “FR FOG”, “DEFOG”, “AHC-B”, “TAIL”, “STOP”, “DOME”, “POWER”, “OBD”, “RR AC” et “Fusíveis RR HTR” |
| 2 | TUDO | 140 | Tous les composants des fusibles “J / B NO.2”, “MIR HTR”, “AM1 NO.1”, “ACC”, “CDS FAN”, “HTR” et “ABS NO.1” |
| 3 | DIRETOR | 100 | Fusíveis “ECU-B”, “FR FOG”, “DEFOG ‘,” AHC-B “,” OBD “,” TAIL “,” STOP “,” DOME \ TOWER “,” RR AC “,” RR HTR “ |
| 4 | ALT-S | 7,5 | Sistema de Carregamento |
2003, 2004, 2005, 2006, 2007
Caixa de fusíveis do compartimento do passageiro (esquerda)
Anúncios publicitários
Alocação de fusíveis e relés na caixa de fusíveis esquerda (2003-2007)
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | POTÊNCIA DA SAÍDA | quinze | Outlets |
| 2 | CIGARRO | quinze | Mais leve |
| 3 | CAC | 7,5 | Luz do painel |
| 4 | AM1 | 7,5 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| cinco | LIBERAÇÃO | vinte | Desembaçador da janela traseira |
| 6 | AHC-B | quinze | Suspensão de controle ativo de altura (AHC) |
| 7 | CARBURANT HTR | vinte | Aquecimento de óleo |
| oito | POWER HTR | 7,5 | Aquecedor elétrico |
| nove | AHC-IG | vinte | Suspensão de controle ativo de altura (AHC) |
| dez | EFI NO.2 | dez | Sistema de controle de emissão |
| dez | DPE N ° 2 | dez | Sistema de controle de emissão |
| onze | JAUGE1 | dez | Medidores e medidores |
| 12 | ECU-IG1 | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 13 | ECU-B1 | dez | Sistema de navegação |
| quatorze | DBL LOCK | quinze | Sistema de travamento duplo |
| quinze | CARGA DE BATERIA | trinta | Sistema de carregamento de trailer |
| dezesseis | A / C | quinze | Sistema de ar condicionado |
| 17 | PARE | quinze | Pare as luzes |
| 18 | OBD-2 | 7,5 | Sistema de diagnóstico a bordo |
| dezenove | IDEL UP | 7,5 | Sistema ocioso |
| vinte | ASSENTO ESQUERDO | trinta | Sistema de assento elétrico |
| 21 | PORTA | 25 | Fechaduras elétricas, janelas elétricas |
| 22 | SUNROOF | 25 | Teto solar eletrônico |
| 23 | LIMPADOR DE PÁRA-BRISAS | quinze | Sistema de limpador traseiro |
| Retransmissão | |||
| R1 | Desembaciador do pára-brisa traseiro (DEFOG) | ||
| R2 | Ignição (IG1 NO.2) | ||
| R3 | Ignição (ACC) | ||
| R4 | Iluminação interior (DOME) |
Anúncios publicitários
Caixa de fusíveis do compartimento do passageiro (direita)
Alocação de fusíveis e relés na caixa de fusíveis certa (2003-2007)
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | ECU-B2 | dez | Fechaduras elétricas, janelas elétricas |
| 2 | DIFF | vinte | Sistema de tração nas quatro rodas |
| 3 | MÁQUINA DE LAVAR | quinze | Limpador de pára-brisas |
| 4 | RÁDIO | dez | Sistema de áudio |
| cinco | CÚPULA | dez | Luzes interiores |
| 6 | VGRS | 40 | Sistema de direção de relação de velocidade variável |
| 7 | P / W (FL) | vinte | Janela eletrica |
| oito | P / W (RL) | vinte | Janela eletrica |
| nove | LIMPADOR | 25 | Limpador |
| dez | ECU-IG2 | dez | Sistema de ar condicionado traseiro |
| onze | QUARTEL GENERAL | quinze | Aquecimento de assento |
| 12 | JAUGE2 | dez | Revertendo as luzes |
| 13 | ENCONTRO | 7,5 | Medidores e medidores |
| quatorze | ING | 7,5 | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| quinze | SEGURANÇA | 7,5 | Sistema anti-roubo |
| dezesseis | P / W (RR) | vinte | Janela eletrica |
| 17 | P / W (FR) | vinte | Janela eletrica |
| 18 | CARGA DE BATERIA | trinta | Sistema de carregamento de trailer |
| dezenove | – | – | – |
| vinte | TIL & TEL | vinte | Inclinação e direção telescópica |
| 21 | RR A / C | trinta | Sistema de ar condicionado traseiro |
| 22 | ASSENTO DIREITO | trinta | Sistema de assento elétrico |
| Retransmissão | |||
| R1 | Parada de Feux (STOP LP) | ||
| R2 | – | ||
| R3 | Ignição (IG1 NO.3) | ||
| R4 | Acessório (ACC CUT) |
Caixa de fusíveis do compartimento do motor
Anúncios publicitários
Alocação de fusíveis e relés no compartimento do motor (2003-2007)
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| cinco | ST1 | 7,5 | 2003-2005: Sistema de Injeção de Combustível Mutiporta / Injeção de Combustível Multiporta Sequencial |
| cinco | WIP-S | 7,5 | 2006-2007: – |
| 6 | REBOQUE | trinta | Luzes de trailer |
| 7 | ME HTR | quinze | Desembaciador de espelho externo |
| oito | RR HTR | dez | Sistema de ar condicionado traseiro |
| nove | HAZ-TRN | quinze | Pisca-pisca de emergência, pisca-pisca |
| dez | ALT-S | 7,5 | Sistema de Carregamento |
| onze | NV-IR | vinte | |
| 12 | FR BROUILLARD | quinze | Faróis de nevoeiro |
| 13 | FREIO DE REBOQUE | trinta | Luzes de trailer |
| quatorze | CLNER HEAD | vinte | Limpador de faróis |
| quinze | FR-IG | dez | Sistema de Carregamento |
| dezesseis | ASSINAR | 7,5 | Luz do painel |
| 17 | CAUDA DE REBOQUE | trinta | Luzes de trailer |
| 18 | FILA | quinze | Luzes de estacionamento, luzes traseiras |
| dezenove | BASTÃO | trinta | Fusível “ECU-B2” |
| vinte | TELEFONE | 7,5 | |
| 21 | NÃO | trinta | Sistema de áudio |
| 22 | EFI NO.1 | 25 | Sistema de Injeção de Combustível Mutiport / Injeção de Combustível Multiporta Sequencial |
| 22 | DPE N ° 1 | 25 | Sistema de Injeção de Combustível Mutiport / Injeção de Combustível Multiporta Sequencial |
| 23 | AM2 | quinze | Fusível “IGN” |
| 24 | ETCS | dez | Sistema de Injeção de Combustível Mutiport / Injeção de Combustível Multiporta Sequencial |
| 25 | HONK | dez | Chifres |
| 26 | – | – | – |
| 27 | CABEÇA (RH-LWR) | dez | Farol direito (farol baixo) |
| 28 | CABEÇA (LH-LWR) | dez | Farol esquerdo (farol baixo) |
| 29 | CABEÇA (RH-UPR) | vinte | Farol direito (farol alto) |
| trinta | CABEÇA (LH-UPR) | vinte | Farol esquerdo (farol alto) |
| 31 | ABS NO.2 | 40 | Sistema de travagem antibloqueio |
| 32 | ABS N ° 1 | cinquenta | Sistema de travagem antibloqueio |
| 33 | AHC | cinquenta | Suspensão de controle ativo de altura (AHC) |
| 34 | ENTRADA | trinta | Iniciando sistema |
| 35 | SHORT PIN A | – | Fusíveis “BAT”, “AMP” |
| 36 | PIN CURTO B | – | Fusíveis “HAZ-TRN”, “ALT-S” |
| 37 | BRILHO | 80 | Sistema de pré-aquecimento do motor |
| Retransmissão | |||
| R1 | Aquecimento (HTR) | ||
| R2 | Sistema de travagem antibloqueio (ABS MTR1) | ||
| R3 | Sistema de travagem antibloqueio (ABS MTR2) | ||
| R4 | Sistema de travagem antibloqueio (ABS SOL) | ||
| R5 | Unidade de controle do motor (EFI) Unidade de controle do motor (ECD) | ||
| R6 | Suspensão de controle de altura ativa | ||
| R7 | Abertura do circuito (bomba de combustível (C / OPN)) | ||
| R8 | Bomba de combustível (F / PUMP) | ||
| R9 | Entrada |
Anúncios publicitários
Atribuição de relé no compartimento do motor (2003-2007)
| Não. | Retransmissão |
|---|---|
| R1 | Sistema de refrigeração |
| R2 | Embreagem do compressor de ar condicionado (MG CLT) |
| R3 | Ventilador de resfriamento elétrico (CDS FAN) |
| R4 | buzina |
| R5 | Farol (HEAD) |
| R6 | Faróis principais (HEAD HI) |
| R7 | Desembaciador de espelho externo (MIR HTR) |
| R8 | Aquecedor traseiro (RR HTR) |
| R9 | Painel (PAINEL) |
| R10 | Farol de nevoeiro dianteiro (FR FOG) |
| R11 | Ignição (IG NO.1) |
| R12 | Luzes traseiras (TAIL) |
Bloco de ligação do fusível
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | APOIO, SUPORTE | cinquenta | Sistema de ar condicionado |
| 2 | J / B NO.1 | 120 | Relés “IG1 NO.1”, relés “TAIL”, “MIR HTR”, “RR HTR”, “TOWING BRK”, “TOWING”, “FR FOG” fusíveis |
| 3 | J / B NO.2 | 120 | Relais TGI NO.2 “, relais” ACC “,” DEFOG “,” AM1 “,” LH SEAT “,” STOP “,” ECU-B1 “,” SUN ROOF “,” OBD-2 “,” DOOR “fusíveis |
| 4 | J / B NO.3 | 120 | Relais “IG1 NO.3”, “SÉCURITÉ”, “TIL & TEL”, “RH SEAT”, “RR A / C”, “P / W (RR)”, “P / W (RL)”, “P / W (FR) “,” P / W (FL) “fusíveis |
| cinco | DIRETOR | 100 | Relais “HEAD HI”, Relais “HEAD”, “ABS NO.1”, “ABS NO.2”, “SHORT PIN A”, “EFI OU ECD NO.1”, “SHORT PIN B”, “AM2”, Fusíveis “STARTER”, “HORN”, “ECTS” |
| 6 | TUDO | 140 | Fusíveis “J / B NO.1”, “J / B NO.2”, “J / B NO.3”, “HTR” |
