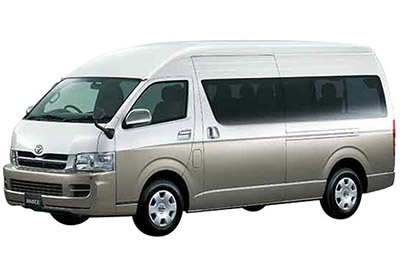

Neste artigo, consideramos a quinta geração do Toyota HiAce (H200) antes de um facelift, produzido de 2004 a 2013. Aqui você encontrará os diagramas das caixas de fusíveis Toyota HiAce 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 e 2013 , aprenda sobre a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Layout de fusível Toyota HiAce 2005-2013
O fusível para o isqueiro (tomada) do Toyota HiAce é o fusível # 23 “CIG” na caixa de fusíveis do painel.
Caixa de fusíveis interna
Localização da caixa de fusíveis
Veículos com volante à esquerda
Veículos com volante à direita
A caixa de fusíveis está localizada sob o painel, sob a tampa.
Diagrama da caixa de fusíveis
Anúncios publicitários
Alocação de fusíveis no habitáculo
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | – | – | – |
| 2 | ACCL INT LCK | 25 | – |
| 3 | TEC | 25 | Limpa pára-brisas |
| 4 | RR WIP-WSH | quinze | Limpadores e lavadores de vidros traseiros |
| cinco | WSH | vinte | Limpadores e lavadores de pára-brisa, limpadores e lavadores de pára-brisa traseiro |
| 6 | ECU-IG | 7,5 | Sistema de ar condicionado, sistema de controle de bloqueio de transmissão automática, sistema de freio antibloqueio, sistema de fechamento de porta deslizante, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de comunicação multiplex |
| 7 | MEDIDOR | dez | Medidores e medidores, piscas traseiros, luzes de freio / traseiras, luzes de ré, desembaçador de vidros traseiros, ventiladores elétricos de resfriamento, sistema de carregamento, sistema de ar condicionado, vidros elétricos |
| oito | OBD | 7,5 | Sistema de diagnóstico a bordo |
| nove | PARE | dez | Sinais de direção traseiros, luzes de freio / traseiras, luzes de ré, luz de freio montada em posição alta |
| dez | – | – | – |
| onze | PORTA | trinta | Vidros elétricos, sistema de travamento elétrico da porta |
| 12 | RR HTR | quinze | Sistema de ar condicionado |
| 13 | – | – | – |
| quatorze | FR BROUILLARD | 15/10 | Farol de nevoeiro dianteiro |
| quinze | AM1 | trinta | Todos os componentes nos fusíveis “ACC” e “CIG”, sistema de partida |
| dezesseis | FILA | dez | Luzes de posição dianteira, piscas traseiras, luzes de freio / traseiras, luzes de ré, luzes de matrícula, relógio, iluminação do painel, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| 17 | ASSINAR | dez | Luz do painel |
| 18 | A / C | dez | Sistema de ar condicionado |
| dezenove | – | – | – |
| vinte | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | CIGARRO | quinze | Mais leve |
| 24 | CAC | 7,5 | Espelho retrovisor elétrico, sistema de controle de trava de câmbio da transmissão automática |
| 25 | – | – | |
| 26 | ELES | dez | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 27 | AC100V | quinze | – |
| 28 | RR FOG | quinze | Sinais de direção traseiros, luzes de freio / traseiras, luzes de ré |
| 29 | – | – | – |
| trinta | IGN | quinze | Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial, sistema de controle eletrônico do acelerador, sistema de airbag SRS |
| 31 | MET IGN | dez | Medidores e medidores |
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | PODEROSO | trinta | Janelas eletricas |
| 2 | FED | trinta | Desembaçador da janela traseira |
| 3 | – | – | – |
| Retransmissão | |||
| R1 | Ignição (IG1) | ||
| R2 | Aquecimento (HTR) | ||
| R3 | Sinal de mudança |
Anúncios publicitários
Caixa de retransmissão
A caixa de relé está localizada sob o painel, atrás da tampa.
Caixa de retransmissão do compartimento do passageiro
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | CABEÇA LL | quinze | – |
| 2 | RL HEAD | quinze | – |
| 3 | HEAD LH | quinze | Farol esquerdo |
| 4 | CABEÇA DIREITA | quinze | Farol direito |
| cinco | ST | 7,5 | Sistema de partida, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, medidores e medidores |
| 6 | A / C NO.3 | 7,5 | Sistema de ar condicionado |
| 7 | – | – | – |
| Retransmissão | |||
| R1 | – | ||
| R2 | Farol (HEAD) | ||
| R3 | – | ||
| R4 | Starter (ST) | ||
| R5 | (OSV) | ||
| R6 | – | ||
| R7 | Farol de nevoeiro dianteiro (FR FOG) | ||
| R8 | Embreagem do compressor de ar condicionado (MG CLT) | ||
| R9 | (INJ / IGN) |
Caixas de fusíveis no compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | A F | quinze | 1TR-FE, 2TR-FE: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 1 | EDU | 25 | 1KD-FTV, 2KD-FTV, 5L-E: Sistema de injeção de combustível multiponto / Sistema de injeção de combustível multiponto sequencial |
| 2 | HAZ-HORN | quinze | Buzinas, piscando de emergência |
| 3 | EFI | vinte | 1TR-FE, 2TR-FE: bomba de combustível controlada eletronicamente, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de controle do acelerador eletrônico |
| 3 | EFI | 25 | 1KD-FTV, 2KD-FTV, 5L-E: bomba de combustível controlada eletronicamente, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial, sistema de controle eletrônico do acelerador |
| 4 | – | – | – |
| cinco | TUDO | 140 | Todos os componentes dos fusíveis “MAIN3”, “FAN1”, “FAN2” e “GLOW” |
| cinco | TUDO | 150 | Carrinha refrigerada: Todos os componentes dos fusíveis “MAIN3”, “FAN1”, “FAN2” e “GLOW” |
| 6 | A / PUMP | cinquenta | 1TR-FE, 2TR-FE: Sistema de controle de emissão |
| 6 | BRILHO | 80 | 1KD-FTV, 2KD-FTV, 5L-E: sistema de pré-aquecimento do motor |
| 7 | PRINCIPAL 3 | cinquenta | Todos os componentes dos fusíveis “A / F”, “HAZ-HORN” e “EFI” |
| oito | FAN 2 | cinquenta | Ventiladores elétricos de refrigeração |
| nove | FAN 3 | trinta | 1KD-FTV, 2KD-FTV, 5L-E: ventiladores elétricos |
| dez | FAN 1 | cinquenta | Ventiladores elétricos de refrigeração |
| onze | PTC1 | cinquenta | 1KD-FTV, 2KD-FTV: aquecedor PTC |
| 12 | MAIN4 | 120 | Tous les composants dans “WELCAB”, “AC100V”, “RR FOG”, “RR HTR”, “OBD”, “STOP”, “AMI”, “DOOR”, “FR FOG”, “PWR”, “DEF” , Fusíveis “ELS”, “TAIL”, “PANEL”, “ECU-IG”, “WIP”, “WSH”, “GAUGE”, “RR WIP-WSH” e “A / C” |
| 13 | – | – | – |
| quatorze | APOIO, SUPORTE | 40 | Sistema de ar condicionado |
| quinze | – | – | – |
| dezesseis | RR CLR | trinta | Ar condicionado traseiro |
| 17 | PTC2 | cinquenta | 1KD-FTV, 2KD-FTV: aquecedor PTC |
| Retransmissão | |||
| R1 | 1TR-FE, 2TR-FE: Ar condicionado traseiro (RR CLR) | ||
| R2 | 1KD-FTV, 2KD-FTV, 5L-E: sistema de pré-aquecimento do motor (GLOW) | ||
| R3 | 1KD-FTV, 2KD-FTV, 5L-E: Ar condicionado traseiro (RR CLR) | ||
| R4 | 1KD-FTV, 2KD-FTV: aquecedor PTC (PTC2) | ||
| R5 | Ventiladores elétricos de refrigeração (FAN1) | ||
| R6 | 1KD-FTV, 2KD-FTV: aquecedor PTC (PTC1) | ||
| R7 | Ventiladores elétricos de refrigeração (FAN2) |
Anúncios publicitários
Caixa de fusível adicional
Até abril de 2012
Desde abril de 2012
Caixa de fusíveis adicional no compartimento do motor
| Não. | Último nome | Amplificador | O circuito |
|---|---|---|---|
| 1 | ECU-B | dez | Sistema de comunicação multiplex, sistema de fechamento de porta deslizante, sistema de ar condicionado, sistema de controle remoto sem fio |
| 2 | ETCS | dez | 1TR-FE (de abril de 2012), 2TR-FE: sistema de controle eletrônico do acelerador |
| 2 | A F | quinze | 1KD-FTV com DPF: aquecedor A / F, bomba de combustível controlada eletronicamente |
| 3 | PSD | 25 | Sistema de fechamento de porta deslizante |
| 4 | ABS SOL | 25 | Sistema de travagem antibloqueio |
| cinco | TVSS | quinze | – |
| 6 | CÚPULA | dez | Iluminação pessoal, iluminação interior, iluminação de degraus, medidores e medidores |
| 7 | RÁDIO | quinze | Sistema de áudio |
| oito | ALT-S | 7,5 | Carregando |
| nove | CDC | trinta | Todos os componentes dos fusíveis “RADIO” e “DOME” |
| dez | LIDERAR | 40 | Farol |
| onze | ABS MTR | 40 | Sistema de travagem antibloqueio |
| 12 | – | – | – |
| 13 | RR PORTA | trinta | Sistema de fechamento de porta deslizante |
| quatorze | AM2 | trinta | Todos os componentes dos fusíveis “IGN” e “MET IGN”, sistema de partida, sistema de injeção de combustível multiponto / sistema de injeção de combustível multiponto sequencial |
| quinze | – | – | – |
| dezesseis | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| dezenove | – | – | – |
