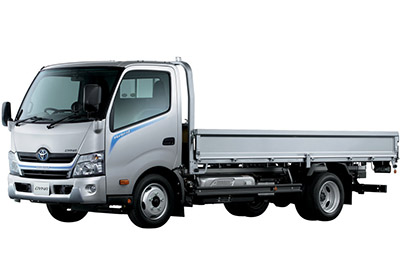

O Toyota Dyna Medium Truck (U600 / U800) está disponível de 2011 até o presente. Aqui você encontrará os diagramas das caixas de fusíveis do Toyota Dyna 2011, 2012, 2013, 2014, 2015, 2016, 2017 e 2018 , informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (disposição de fusíveis).
Contents
Layout do fusível Toyota Dyna 2011-2018
Caixa de fusíveis №1 (no painel)
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis №1
| Não. | Último nome | Amperagem [A] | A descrição |
|---|---|---|---|
| 1 | CIGARRO | quinze | Mais leve |
| 2 | PORTA | trinta | Sistema de travamento elétrico da porta |
| 3 | IG1-NO.2 | dez | Medidores e medidores, indicadores de lembrete de serviço e buzina, luzes de ré, buzina traseira |
| 4 | TEC | trinta | Limpadores e lavadores de pára-brisa |
| cinco | A / C | dez | Sistema de ar condicionado |
| 6 | IG1 | dez | Luzes de marcha atrás, campainha traseira |
| 7 | TRN | dez | Pisca-pisca, pisca-pisca de emergência |
| oito | ECU-IG | dez | Sistema de travagem antibloqueio |
| nove | RR-FOG | dez | Farol de neblina |
| dez | OBD | dez | Sistema de diagnóstico a bordo |
| onze | CÚPULA | dez | Luzes interiores |
| 12 | ECU-B | dez | Faróis, lanternas traseiras |
| 13 | FILA | quinze | Luzes traseiras, luzes de posição dianteira, luzes de matrícula, luzes do painel, luz de nevoeiro traseira |
| quatorze | H-LP LL | dez | Farol esquerdo (médios) (veículo com sistema de luzes diurnas) |
| quinze | H-LP RL | dez | Farol direito (médios) (veículo com sistema de luzes diurnas) |
| dezesseis | H-LP LH | dez | Farol esquerdo (farol alto) (veículo com sistema de luzes diurnas) |
| dezesseis | H-LP LH | quinze | Farol esquerdo (farol alto) (veículo sem sistema de luzes diurnas) |
| 17 | H-LP RH | dez | Farol direito (farol alto) (veículo com sistema de luzes diurnas) |
| 17 | H-LP RH | quinze | Farol direito (farol alto) (veículo sem sistema de luzes diurnas) |
| 18 | HONK | dez | Chifres |
| dezenove | SENTADO | dez | Pisca-pisca de emergência |
| vinte | PARE | dez | Pare as luzes |
| 21 | ST | dez | Iniciando sistema |
| 22 | IG2 | dez | Sistema de airbag SRS |
| 23 | A / C NO.2 | dez | Sistema de ar condicionado |
| 24 | POUPAR | dez | Fusível de reposição |
| 25 | POUPAR | quinze | Fusível de reposição |
| 26 | POUPAR | vinte | Fusível de reposição |
| 27 | POUPAR | trinta | Fusível de reposição |
| 37 | PODEROSO | trinta | Vidros elétricos, sistema de travamento elétrico da porta |
Anúncios publicitários
Caixa de fusíveis №2 (lado esquerdo do veículo)
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis №2
| Não. | Último nome | Amperagem [A] | A descrição |
|---|---|---|---|
| 28 | NÉVOA | quinze | Luz de névoa |
| 29 | F / HTR | trinta | Aquecimento frontal |
| trinta | EFI1 | dez | Sistema de controle do motor |
| 31 | ALT-S | dez | Sistema de carga, luz indicadora do sistema de carga |
| 32 | AM2 | dez | Interruptor do motor |
| 33 | A F | quinze | A F |
| 34 | DPE | 25 | Sistema de controle do motor |
| 35 | E-FAN | trinta | Ventilador elétrico de refrigeração |
| 36 | EDU | vinte | EDU |
| 38 | PTC1 | cinquenta | Aquecedor PTC |
| 39 | PTC2 | cinquenta | Aquecedor PTC |
| 40 | AM1 | trinta | Interruptor do motor, fusíveis “CIG”, “AIR BAG” e “GAUGE” |
| 41 | LIDERAR | 40 | Faróis |
| 42 | PRINCIPAL1 | trinta | Fusíveis «HAZ», «HORN», «STOP» e «ECU-B» |
| 43 | abdômen | cinquenta | Sistema de travagem antibloqueio |
| 44 | APOIO, SUPORTE | 40 | Sistema de ar condicionado |
| 45 | P-PRINCIPAL | trinta | Ventilador elétrico de refrigeração |
| 46 | P-COOL RR HTR | 40 | Sistema de ar condicionado |
| 47 | ABS2 | trinta | Sistema de travagem antibloqueio |
| 48 | MAIN3 | cinquenta | Fusíveis “TRN”, “ECU-IG”, “IG1”, “A / C”, “WIP” e “PORTA” |
| 49 | PRINCIPAL2 | cinquenta | Fusíveis “OBD”, “TAIL”, “DOME”, “RR-FOG” e “POWER” |
| cinquenta | TUDO | 140 | Sistema de Carregamento |
| 51 | BRILHO | 80 | Sistema de pré-aquecimento do motor |
| 52 | ST | 60 | Iniciando sistema |
