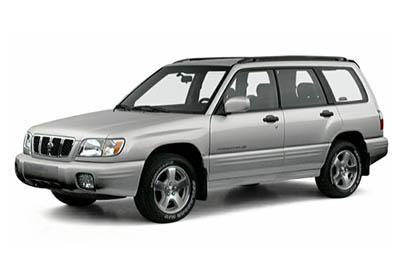

Neste artigo, consideramos a primeira geração do Subaru Forester (SF), produzido de 1997 a 2002. Aqui você encontrará os esquemas das caixas de fusíveis do Subaru Forester 1997, 1998, 1999, 2000, 2001 e 2002 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis).
Layout de fusível Subaru Forester 1997-2002
Os fusíveis do acendedor de cigarros (tomada de força) do Subaru Forester são os fusíveis nº 4 (acendedor de cigarros) e nº 20 (tomada de força do acessório traseiro) na caixa de fusíveis do gio a bordo.
Localização da caixa de fusíveis
Encontra-se no painel de instrumentos atrás da tampa (compartimento de arrumação) do lado do banco do condutor.
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis no painel de instrumentos
| Não. | Amperagem | O circuito |
|---|---|---|
| 1 | 15A | Ventilador aquecedor |
| 2 | 15A | Ventilador aquecedor |
| 3 | 15A | Travamento elétrico da porta |
| 4 | 20A | Isqueiro, espelhos com controle remoto |
| cinco | 10A | Luz traseira, luz de estacionamento |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Luz de névoa |
| oito | 20A | Solenóide ABS |
| nove | 15A | Rádio, Relógio |
| dez | Vazio | |
| onze | 15A | Sistema de ignição do motor, airbag SRS |
| 12 | 10A | Controle de brilho de iluminação |
| 13 | 15A | Wiper descongelador |
| quatorze | Vazio | |
| quinze | 20A | Limpador e lavador de pára-brisa, limpador e lavador de vidro traseiro |
| dezesseis | 20A | Luz de freio |
| 17 | 15A | Ar condicionado |
| 18 | 15A | Luz de ré, controle de cruzeiro, controle de ABS |
| dezenove | 20A | Tomada de energia auxiliar traseira, aquecimento do assento |
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Amperagem | O circuito |
|---|---|---|
| vinte | 20A | Ventilador de resfriamento do radiador (principal) |
| 21 | 20A | Ventilador de resfriamento do radiador (Sub) |
| 22 | 20A | Desembaçador da janela traseira |
| 23 | 15A | Luzes de advertência de perigo, buzina |
| 24 | 15A | Velocímetro, luz de advertência do sistema de airbag SRS |
| 25 | 10A | Unidade de controle de transmissão automática |
| 26 | 10A | Alternador |
| 27 | 15A | Farol (lado direito) |
| 28 | 15A | Farol (lado esquerdo) |
| 29 | 20A | Interruptor |
| trinta | 15A | Relógio, iluminação interior |
