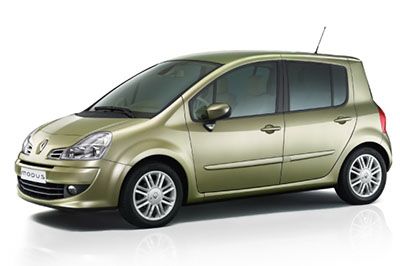

O Renault Modus mini MPV foi produzido de 2004 a 2012. Neste artigo você encontrará os esquemas das caixas de fusíveis Renault Modus 2005, 2006, 2007 e 2008 , informações sobre a localização dos painéis de fusíveis dentro do carro e aprender mais sobre a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Arranjo de fusíveis Renault Modus 2005-2012
São utilizadas informações dos manuais do proprietário de 2005-2008. A localização e a função dos fusíveis em carros produzidos em outras épocas podem ser diferentes.
O fusível para o isqueiro (tomada) do Renault Modus é o fusível F9 na caixa de fusíveis do painel.
Caixa de fusíveis n ° 1 no compartimento do passageiro
Localização da caixa de fusíveis
Veículos com direção à esquerda:
a caixa de fusíveis está localizada à esquerda do volante, atrás da tampa.
Veículos com direção à direita:
a caixa de fusíveis está localizada no porta-luvas, atrás da tampa.
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis 1 do habitáculo
| Não. | UMA | A descrição |
|---|---|---|
| F1 | trinta | UCH |
| F2 | quinze | Painel de instrumentos – unidade de controle de ar condicionado – caixa de fusíveis e relé |
| F3 | – | Fora de serviço |
| F4 | quinze | Buzina eletromagnética principal – tomada de diagnóstico – monitor de controle da escola de direção |
| F5 | 7,5 | UCH |
| F6 | 25 | Motor elétrico da janela do motorista – controle de segurança infantil |
| F7 | 25 | Controle de janela elétrica dianteira do motorista duplo |
| F8 | dez | Computador ABS – programa eletrônico de estabilidade – sensor de cluster |
| F9 | dez | Isqueiro de primeira linha |
| F10 | vinte | Conjunto do ventilador do compartimento do passageiro 1 |
| F11 | vinte | Conjunto do ventilador do compartimento do passageiro 1 |
| F12 | quinze | Computador de ar condicionado – painel de controle de ar condicionado – rádio – controles de volante – telefone central de rádio – bomba lavadora de pára-brisa bidirecional dianteiro e traseiro – quadro de fusíveis de alimentação – caixa de fusíveis e relé de compartimento de passageiro 2 – banco do motorista aquecido – banco do passageiro aquecido – autoalimentado sirene de alarme |
| F13 | dez | Caixa de fusíveis e relé 2 do compartimento do passageiro – interruptor do freio |
| F14 | – | Fora de serviço |
| F15 | vinte | Motor do limpador traseiro |
| F 16 | 7,5 | Espelho elétrico do motorista – espelho elétrico do passageiro |
| F17 | trinta | UCH |
| F18 | quinze | UCH – imobilizador de motor |
| F19 | cinco | Sensor de chuva e luz – Sensor do ventilador do compartimento do passageiro |
| F20 | dez | Disjuntor do consumidor – painel – rádio – rádio central telefônico – interruptor de espelho elétrico – sirene de alarme com alimentação própria – monitoramento central de pressão pneumática |
| Diodo | ||
| F21 | – | Controle de bloqueio de segurança infantil |
| Retransmissão | ||
| UMA | cinquenta | + Fluxo de acessórios |
Alocação de fusíveis no compartimento de passageiros (2008)
Para identificar os fusíveis, consulte o adesivo de atribuição do fusível.
Algumas funções são protegidas por fusíveis localizados no compartimento do motor. No entanto, devido à sua acessibilidade reduzida, recomendamos que você substitua seus fusíveis em um revendedor autorizado.
Anúncios publicitários
Caixa de fusíveis # 2 no compartimento do passageiro
Esta unidade é fixada na travessa do painel, sob o airbag do passageiro.
Alocação de fusíveis na caixa de fusíveis 2 do habitáculo
| Não. | UMA | A descrição |
|---|---|---|
| Placa de fusível e relé (linha 3) | ||
| F1 | vinte | Fonte de alimentação do relé de travamento da porta do motorista e do passageiro (relé A na placa 1531, linha 2) na versão com volante à direita |
| F2 | vinte | Banco do motorista aquecido – banco do passageiro aquecido |
| F3 | quinze | Unidade central do teto solar |
| F4 | 25 | Relé de alimentação de controle da janela elétrica traseira de acionador duplo (relé A na placa 1531, linha 1) |
| F5 | – | Fora de serviço |
| F6 | – | Fora de serviço |
| UMA | – | Não usado (relé) |
| Cartão de retransmissão (linha 2) | ||
| UMA | vinte | Fecho centralizado das portas do motorista e do passageiro (na versão com volante à direita) |
| B | vinte | Luzes de freio |
| C | – | Fora de serviço |
| D | – | Fora de serviço |
| Placa de retransmissão (linha 1) | ||
| UMA | cinquenta | Controle de janela elétrica traseira de driver duplo |
| B | cinquenta | Controle da janela elétrica traseira do motorista esquerdo e direito |
Painel de retransmissão
Este painel está localizado sob o painel do lado esquerdo do conjunto do ventilador do habitáculo
| Não. | UMA | A descrição |
|---|---|---|
| 1067 | 35 | Aquecedor auxiliar 1 |
| 1068 | cinquenta | Aquecedor auxiliar 2 |
| 1069 | cinquenta | Aquecedor auxiliar 3 (versão de 1500 Watt) |
Anúncios publicitários
Caixa de fusíveis no compartimento do motor
Esta caixa está localizada no compartimento do motor, atrás do farol esquerdo.
Atribuição de fusíveis e relés na caixa de fusíveis do compartimento do motor
| Não. | UMA | A descrição |
|---|---|---|
| 100 | 25 | Computador ABS ou programa eletrônico de estabilidade |
| 101 | – | Fora de serviço |
| 102 | dez | Feixe principal direito |
| 103 | dez | Faróis principais esquerdos |
| 104 | dez | Luz do lado direito – luz traseira direita – controle do banco direito aquecido – botão liga / desliga do programa eletrônico de estabilidade – controle do vidro traseiro direito – painel de controle do ar condicionado – computador do ar condicionado – interruptor de travamento central da porta – CD do trocador de marcha – limitador de velocidade ligado / controle desligado – na versão com volante à direita: – controle da janela dupla traseira do motorista – controle de segurança para crianças – controle da janela dupla dianteira do motorista – controle elétrico do espelho – controle da janela do passageiro |
| 105 | dez | Luz do lado esquerdo – luz traseira esquerda – controle do banco esquerdo aquecido – luz da placa direita – luz esquerda da placa – acendedor de cigarros da primeira fileira – controle de ajuste de altura do farol – controle do vidro traseiro esquerdo – rádio – visor da alavanca de câmbio – controle de baixa tração – à esquerda – versão com tração manual: – controle de janela dupla traseira do motorista – controle de segurança para crianças – controle de janela dupla dianteira do motorista – controle elétrico do espelho – controle da janela do passageiro |
| 106 | quinze | Controle do câmbio de marchas – UPC – relé do aquecedor auxiliar – direção hidráulica / tomada de diagnóstico visor da alavanca das mudanças – kit viva-voz – unidade de controle do rádio-telefone – controle do monitor da escola de direção – unidade de controle Controle da pressão dos pneus / unidade de controle da lâmpada de descarga |
| 107 | vinte | Motor de limpeza |
| 108 | quinze | Farol direito / motor de ajuste do farol direito |
| 109 | quinze | Farol esquerdo / motor de ajuste do farol esquerdo |
| 300 | dez | Embreagem do compressor de ar condicionado |
| 301 | – | Fora de serviço |
| 302 | 25 | Solenóide de partida |
| 303 | vinte | + Fonte de alimentação de bateria para unidade de controle de embreagem automática protegida |
| 304 | – | Fora de serviço |
| 305 | quinze | vidro traseiro aquecido |
| 306 | quinze | Relé de alimentação do lavador de faróis (relé A e B na placa 777) |
| 307 | cinco | + Computador com caixa de velocidades automática após a ignição |
| 308 | – | Fora de serviço |
| 309 | dez | Revertendo as luzes |
| 310 | vinte | Fonte de alimentação para bobinas de ignição |
| 311 | vinte | + Fonte de bateria de computador de injeção protegida |
| 312 | dez | + Airbag e pré-tensor após a ignição |
| 313 | dez | + Computador de injeção após ignição |
| 314 | vinte | Faróis de nevoeiro dianteiros esquerdo e direito |
| Retransmissão | ||
| 1 | – | vidro traseiro aquecido |
| 2 | – | Injeções de bloqueio |
| 3 | – | Faróis |
| 4 | – | Faróis dianteiros |
| cinco | – | Entrada |
| 6 | – | Fora de serviço |
| 7 | – | Ventilador de resfriamento do motor de alta velocidade |
| oito | – | Ventilador de resfriamento do motor de baixa velocidade |
| nove | – | + Fonte de alimentação após a ignição |
Fusíveis no terminal positivo da bateria
| Não. | UMA | A descrição |
|---|---|---|
| Fusível principal (item 1) | ||
| – | 350 | As entradas de fusíveis F2 a F8 alimentam a placa de fusíveis de alimentação – motor de partida – alternador – alimentam os fusíveis marcados 2 e 3 na unidade de bateria protegida |
| Fusível marcado 2 (conector AZUL) | ||
| UMA | 70 | As entradas de fusível F17 e F18 alimentam o fusível do habitáculo e a unidade de relé – UPC |
| B | 60 | Direção assistida elétrica |
| Fusível marcado com 3 (conector VERDE) | ||
| UMA | 70 | Entradas de fusíveis F1, F3, F5 Relé da fonte de alimentação e acessórios na caixa de fusíveis e relé do habitáculo |
| B | 60 | COPO |
Anúncios publicitários
Placa de fusível da fonte de alimentação
Esta unidade está localizada na parte frontal da bandeja da bateria.
Placa de fusível da fonte de alimentação
| Não. | UMA | A descrição |
|---|---|---|
| F1 | trinta | Relé de potência central de injeção no motor K9K ou 764 (relé R5 na caixa de relé opcional) |
| F2 | trinta | Relé de eletrobomba da caixa de câmbio sequencial no motor D4F com unidade de pré-aquecimento da caixa de câmbio sequencial nos motores K9K |
| F3 | trinta | Conjunto de ventilador de ar condicionado e refrigeração em motores K9K e D4F com caixa de câmbio sequencial |
| F4 | trinta | Conjunto de ar condicionado e ventilador de resfriamento em motores K4M / K4J / D4F com caixa de câmbio manual Relé da unidade de eletrobomba da caixa de engrenagens
sequencial em motores K9K com caixa de câmbio sequencial |
| F5 | cinquenta | Fonte de entrada do fusível F12 – A entrada do fusível F1, F2, F3, F4 fornece o fusível do habitáculo e a caixa de relé 2 |
| F6 | 80 | Aquecedor auxiliar do habitáculo |
| F7 | 60 | Aquecedor auxiliar do habitáculo |
| F8 | cinquenta | Computador ABS |
| F9 | – | Fora de serviço |
| F10 | – | Fora de serviço |
| F11 | – | Fora de serviço |
| F12 | dez | Relé de potência do farol esquerdo> na versão da lâmpada de descarga |
| Retransmissão | ||
| UMA | vinte | Bomba lava-faróis |
| B | vinte | Relé da bomba do lavador de faróis |
| C | vinte | Faróis esquerdos na versão da lâmpada de descarga |
Painel de relé opcional
Esta unidade está instalada na parte frontal do suporte da bateria.
| Não. | UMA | A descrição |
|---|---|---|
| R1 | – | Fora de serviço |
| R2 | – | Fora de serviço |
| R3 | – | Fora de serviço |
| R4 | cinquenta | Unidade de bomba elétrica com caixa de engrenagens sequencial |
| R5 | cinquenta | Unidade de injeção no motor K9K 764 |
