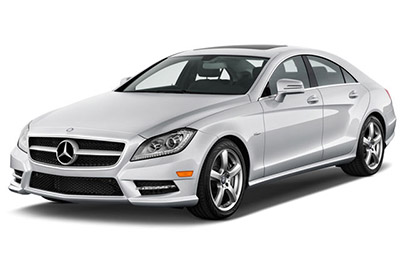

Neste artigo, consideramos a segunda geração do Mercedes-Benz CLS-Class (W218, X218), produzida de 2010 a 2018. Aqui você encontrará os esquemas das caixas de fusíveis da Mercedes-Benz CLS220, CLS250, CLS350, CLS400, CLS500 , CLS63 2011, 2012, 2013, 2014, 2015, 2016, 2017 e 2018 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Disposição do fusível Mercedes-Benz CLS-Class 2011-2018
Os fusíveis do isqueiro (tomada) do Mercedes-Benz CLS-Class são o fusível nº 9 (tomada da consola central) na caixa de fusíveis do compartimento do motor e o fusível nº 71 (tomada interior dianteira), nº 72 (tomada da área de carga ), # 76 (tomada da consola central traseira) na caixa de fusíveis da bagageira.
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo)
Diagrama da caixa de fusíveis
anúncios vertisements
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 1 | Unidade de controle do programa de estabilidade eletrônica Unidade de controle do programa de estabilidade eletrônica Premium Motor do soprador Regulador do soprador |
25 |
| 2 | Unidade de controle da porta frontal esquerda | trinta |
| 3 | Unidade de controle da porta frontal direita | trinta |
| 4 | Válido com motor 157: computador do circuito de combustível | vinte |
| cinco |
Conjunto de instrumentos Computador SAM traseiro com fusível e módulo de relé Interruptor de luz externa |
7,5 |
| 6 | Válido para motor diesel: calculadora CDI Válido para motor a gasolina: calculadora ME-SFI |
dez |
| 7 | Relé do circuito de partida 50 | vinte |
| oito | Calculadora de sistema de restrição suplementar | 7,5 |
| nove | Soquete do console central | quinze |
| dez | Motor do limpador comutando através do relé do aquecedor da posição de estacionamento do limpador: Aquecedor da posição de estacionamento do limpador |
trinta |
| onze | Visor de áudio / Painel de controle de áudio COMAND / COMAND |
7,5 |
| 12 | Unidade de ar condicionado e controle automáticos Unidade de controle do painel de controle superior Botão de modo de transmissão de transmissão automática Grupo de botões de suspensão |
7,5 |
| 13 | Unidade de controle do módulo de tubo da coluna de direção Câmera multifuncional câmera estéreo multifuncional |
7,5 |
| quatorze | Calculateur Programa Eletrônico de Estabilidade Calculateur Programa Eletrônico de Estabilidade Premium |
7,5 |
| quinze | Calculadora de sistema de restrição suplementar | 7,5 |
| dezesseis | Válido com motor 157: INTERFACE SELEÇÃO DIRETA | cinco |
| 17 | Teto de vidro inclinado / deslizante elétrico: unidade de controle do painel | trinta |
| 18 | Relé de emergência de relógio analógico | 7,5 |
| dezenove | Unidade de controle de fechadura de ignição eletrônica | vinte |
| vinte | Calculateur Programa Eletrônico de Estabilidade Calculateur Programa Eletrônico de Estabilidade Premium |
40 |
| 21 | Interruptor das luzes de freio Interruptor da luz da luva no compartimento do passageiro da frente, reconhecimento de ocupados e unidade de controle do sistema de peso ACSR (WSS) |
7,5 |
| 22 | Motor do ventilador para motor de combustão interna e ar condicionado com regulagem integrada Válido para motor diesel: computador CDI Manga de conexão, circuito 87 Válido para motor a gasolina: computador ME-SFI Manga de conexão, circuito 87 M2e Válido com motor 276: Radiador do atuador do obturador |
quinze |
| 23 | Válido para motor a gasolina: Manga do conector, circuito 87 M1i Válido para motor diesel: CDI ECU Manga do conector, circuito 87 |
vinte |
| 24 | Válido para motor diesel: Manga do conector, circuito 87 Válido para o motor 157, 276, 278: Manga do conector, circuito 87 M1e |
quinze |
| 25 | Válido para motor diesel: sensor de oxigênio a montante do conversor catalítico Válido para motor a gasolina: computador ME-SFI |
quinze |
| 26 | Rádio Rádio com sistema de piloto automático COMAND unidade de controle |
vinte |
| 27 | Válido para motor a gasolina: computador ME-SFI Válido para motor diesel: computador CDI Computador anti-roubo eletrônico |
7,5 |
| 28 | Conjunto de instrumentos | 7,5 |
| 29 | Unidade óptica frontal direita | dez |
| trinta | Unidade óptica frontal esquerda | dez |
| 31A | Comutação via relé de buzina: buzina de fanfarra esquerda Buzina de fanfarra direita |
quinze |
| 31B | Comutação via relé de buzina: buzina de fanfarra esquerda Buzina de fanfarra direita |
quinze |
| 32 | Relé de injeção de ar secundário | – |
| 33 | Unidade de controle de transmissão totalmente integrada | dez |
| 34 | Unidade de controle do sistema de combustível | 7,5 |
| 35 | Poupar | – |
| 36 | Calculadora Night View Assist Calculadora elétrica DISTRONIC | 7,5 |
| Retransmissão | ||
| J | Circuito de relé 15 | |
| K | Terminal de relé 15R | |
| A | Relé do aquecedor do limpador | |
| M | Relé do circuito de partida 50 | |
| N | Relé do circuito do motor 87 | |
| O | Relé da buzina | |
| P | Poupar | |
| Q | Relé de emergência | |
| R | Relé do circuito do chassi 87 |
Caixa de fusíveis do compartimento de bagagem
Localização da caixa de fusíveis
Encontra-se no lado direito da bagageira, atrás da tampa.
anúncios vertisements
Diagrama da caixa de fusíveis
Alocação de fusíveis e relés na mala
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 37 | Banco do motorista Solenóide do encosto de cabeça NECK-PRO Banco do passageiro dianteiro Solenóide do encosto de cabeça NECK-PRO |
7,5 |
| 38 | Freio de tiro: conectado via relé do limpador da porta traseira: motor do limpador da porta traseira | quinze |
| 39 | Válido para veículos com volante à esquerda: unidade de controle da porta traseira esquerda Válido para veículos com volante à direita: unidade de controle da porta dianteira esquerda |
trinta |
| 40 | Poupar | – |
| 41 | Válido para veículos com volante à esquerda: unidade de controle da porta dianteira direita Válido para veículos com volante à direita: unidade de controle da porta traseira direita |
trinta |
| 42 | Unidade de controle do sistema de combustível | 25 |
| 43 | Válido até 31.08.2014: Módulo de comunicação para serviços telemáticos (Live Traffic Information) Válido a partir de 01.09.2014: Unidade de controle de monitoramento da pressão dos pneus |
7,5 |
| 44 | Interruptor de ajuste do assento do passageiro dianteiro | trinta |
| 45 | Interruptor de ajuste do assento do motorista | trinta |
| 46 | Sirene de alarme (monitoração interior) Unidade de controle de proteção interior e proteção anti-reboque (monitoração interior) Coupé: M 1, AM, CL [ZV] e KEYLESS-GO Shooting Brake Antena Amplificador: Retrovisor Amplificador de Antena Traseira 1 Válido com motor 157, 276, 278 e versão dos EUA: relé da bomba de circulação de refrigerante |
7,5 |
| 47 | Poupar | – |
| 48 | Poupar | – |
| 49 | Desligado: comutado através do relé do aquecedor do vidro traseiro: aquecedor do vidro traseiro Freio de disparo: comutado através do relé do aquecedor do vidro traseiro: amplificador 1 da antena do vidro traseiro |
40 |
| cinquenta | Retrator de tensão de emergência reversível frontal direito | cinquenta |
| 51 | Afastador de tensão reversível frontal esquerdo | cinquenta |
| 52 | Poupar | – |
| 53 | Calculadora de reconhecimento de trailer | trinta |
| 54 | Calculadora de reconhecimento de trailer | quinze |
| 55 | Poupar | – |
| 56 | Soquete de trailer | quinze |
| 57 | Calculadora de reconhecimento de trailer | 25 |
| 58 | Calculadora de reconhecimento de trailer | 25 |
| 59 | Sensor DISTRONIC (DTR) do pára-choque dianteiro sensor esquerdo DISTRONIC (DTR) do pára-choque dianteiro sensor direito radar pára-choque traseiro esquerdo (Active Blind Spot Assist) sensor radar pára-choque traseiro direito (Active Blind Spot Assist) Sensor inteligente de radar para pára-choque traseiro esquerdo (Blind Spot Assist) Assist) Sensor de radar inteligente para pára-choque traseiro direito (Blind Spot Assist) |
7,5 |
| 60 | Bomba pneumática de assento multicontorno | 7,5 |
| 60 | Bomba de assento multicontorno pneumática ativa | trinta |
| 61 | Coupé: unidade de controle da tampa do porta-malas (KDS) Freio de tiro: unidade de controle da plataforma elevatória |
40 |
| 62 | Unidade de controle do assento do motorista | 25 |
| 63 | Unidade de controle de aquecimento do banco traseiro | 25 |
| 64 | Unidade de controle do assento do passageiro dianteiro | 25 |
| 65 | Até 31.05.2012: Unidade de controle do aquecimento do volante A partir de 01.06.2012: Unidade de controle do módulo do tubo da coluna de direção |
7,5 |
| 66 | Motor do soprador traseiro | 7,5 |
| 67 | Unidade de controle do amplificador do sistema de som | 40 |
| 68 | Unidade de controle AIRmatic | quinze |
| 69 | Amplificador de alto-falante traseiro | 25 |
| 70 | Unidade de controle de monitoramento da pressão dos pneus Válido a partir de 01.09.2014 com motor 157, 276, 278 sem versão EUA: Relé da bomba de circulação do líquido refrigerante |
cinco |
| 71 | Tomada interior do veículo, frente | quinze |
| 72 | Entrada de espaço de carga | quinze |
| 73 | Válido com motor 157: Unidade de controle do modo de transmissão Aquecedor auxiliar: Receptor de controle remoto por rádio para aquecedor auxiliar |
cinco |
| 74 | Unidade de controle KEYLESS-GO Válido a partir de 01/09/2014: Unidade de luz frontal esquerda, unidade de luz frontal direita |
quinze |
| 75 | Aquecedor auxiliar Válido a partir de 01/09/2014: Farol dianteiro esquerdo, Farol dianteiro direito |
vinte |
| 76 | Soquete do console central traseiro | quinze |
| 77 | Processador de navegação da unidade de controle do sistema de detecção de peso (WSS) | 7,5 |
| 78 | Unidade de controle de interface multimídia | 7,5 |
| 79 | Calculadora do sistema de sensor de radar e vídeo Válido a partir de 01/09/2014 com Driving Assistance Plus Pack: Calculadora de sensor de radar, calculadora de gateway de chassi |
cinco |
| 80 | Unidade de controle do sistema de estacionamento | cinco |
| 81 | Amplificador / compensador de antena de sistema de telefone celular Conector elétrico de telefone celular |
cinco |
| 82 | Regulador do ventilador de ventilação do banco dianteiro esquerdo Regulador do ventilador de ventilação do banco dianteiro direito |
7,5 |
| 83 | Câmera reversa Processador de navegação Unidade de controle do sistema de chamada de emergência |
7,5 |
| 84 | Unidade de controle da câmera declinada unidade de controle posterior da câmera do módulo de energia SDAR / sintonizador Unidade de controle de câmera retrovisora HD Transmissão de áudio digital |
cinco |
| 85 | Sintonizador de TV (analógico / digital) Sintonizador de TV digital |
7,5 |
| 86 | Poupar | – |
| 87 | Unidade de controle do sistema de chamada de emergência Válido até 31.08.2014 com motor 157, 276, 278 sem versão EUA: Relé da bomba de circulação do refrigerante Válido até 31.05.2016 com Live Traffic Information ou sistema eCall Europe chamada de emergência: Módulo de comunicação para serviços telemáticos Válido a partir de 01.06. 2016 : Central HERMES Válido a partir de 01/06/2016 com Telefonia Comfort e Comando à distância para aquecimento auxiliar: Antena inversora para telefone e aquecimento auxiliar |
7,5 |
| 88 | Servo módulo inteligente para DIRECT SELECT | quinze |
| 89 | Unidade de controle de reconhecimento de reboque Válido com motor 157: Unidade de controle do sistema de combustível |
trinta |
| 90 | Poupar | – |
| 91 | Poupar | – |
| 92 | Unidade de controle KEYLESS-GO | quinze |
| Retransmissão | ||
| UMA | Circuito de relé 15 | |
| B | Relé de circuito 15R (1) | |
| C | Relé do vidro traseiro aquecido | |
| D | Válido para motor diesel: relé da bomba de combustível | |
| E | Freio de tiro: relé do limpador da porta traseira eletricamente ajustável pacote de memória do assento dianteiro: relé de ajuste do assento |
|
| g | Relé de circuito 15R (2) |
anúncios vertisements
Caixa de pré-fusível frontal
Sem ECO start / stop
Com ECO start / stop
Caixa de pré-fusível frontal
| Não. | Função mesclada | Amplificador |
|---|---|---|
| 150 | Função ECO on / off: Pyrofuse 150 | – |
| 151 | Unidade de controle de direção elétrica | 60 |
| 152 | Unidade de controle SAM frontal com fusível e módulo de relé | 60 |
| 153 | Poupar | 100 |
| 154 | Motor do ventilador para motor de combustão interna e ar condicionado com controle integrado (M4 / 7) | 100 |
| 155 | Válido para motor diesel: booster de aquecimento PTC | 150 |
| 156 | Poupar | – |
| 157 | Unidade de controle SAM frontal com fusível e módulo de relé | 150 |
| 158 | Válido para veículos com volante à esquerda: Regulador do soprador Válido para veículos com volante à direita sem DISTRONIC PLUS ou sem motor 157: Unidade de controle do Programa de Estabilidade Eletrônico Válido para veículos com volante à direita com DISTRONIC PLUS ou com motor 157: Controle eletrônico Programa de Estabilidade Premium unidade |
cinquenta |
| 159 | Válido para veículos com volante à direita sem DISTRONIC PLUS ou sem motor 157: Unidade de controle do Programa Eletrônico de Estabilidade Válido para veículos com volante à direita com DISTRONIC PLUS ou com motor 157: Unidade de controle Premium do Programa Eletrônico de Estabilidade |
cinquenta |
| 160 | Relé AIRmatic | 60 |
| 161 | Poupar | – |
| 162 | Unidade de controle SAM frontal com fusível e módulo de relé | 100 |
| 163 | Sem função ECO start / stop: unidade de controle SAM traseira com fusível e módulo de relé | 150 |
| 164 | Sem ECO start / stop: unidade de controle SAM traseira com fusível e módulo de relé | 100 |
anúncios vertisements
Relé da bomba de circulação de refrigerante
Relé AIRMATIC
O fusível do painel
| Não. | Função mesclada | Amplificador |
|---|---|---|
| F1 / 1 | Protege a conexão entre a bateria adicional e o computador da chave de ignição eletrônica e o computador SAM frontal (para motor 276 de 01/09/2014 ou com motor 274) | cinco |
Relé de bateria adicional e fusível
| Não. | Função mesclada |
|---|---|
| F96 | Fusível de circuito de bateria adicional 30 |
| K114 | Função ECO liga / desliga relé de bateria adicional |
