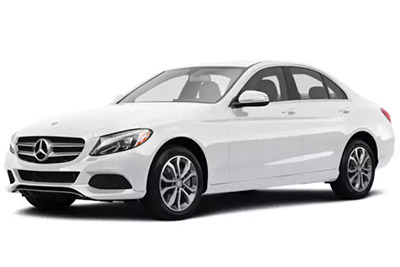

Neste artigo, consideramos a quarta geração do Mercedes-Benz C-Class (W205), disponível de 2015 até os dias atuais. Aqui você encontrará os esquemas das caixas de fusíveis da Mercedes-Benz C180, C200, C220, C250, C300, C350, C400, C450, C63 2015, 2016, 2017 e 2018, obter informações sobre a localização dos painéis de fusíveis no interior o carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
- Layout do fusível Mercedes-Benz C-Class 2015-2019-…
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Caixa de pré-fusível interna
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Caixa de pré-fusíveis do motor
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
Layout do fusível Mercedes-Benz C-Class 2015-2019-…
Caixa de fusíveis do painel
Localização da caixa de fusíveis
A caixa de fusíveis está localizada na borda do painel, do lado do motorista, atrás da tampa.
Diagrama da caixa de fusíveis
Atribuição de fusíveis no painel de instrumentos
| Não. | Componente mesclado | Amplificador |
|---|---|---|
| 200 | Unidade de controle SAM frontal | cinquenta |
| 201 | Unidade de controle SAM frontal | 40 |
| 202 | Sirene de alarme ATA [EDW] / unidade de proteção de reboque / proteção interior (A205) | cinco |
| 203 | Válido com caixa de câmbio 716: unidade de controle de bloqueio de direção elétrica | vinte |
| 204 | Conector de diagnóstico | cinco |
| 205 | Unidade de controle de fechadura de ignição eletrônica | 7,5 |
| 206 | Relógio analógico | cinco |
| 207 | Unidade de controle de ar condicionado | quinze |
| 208 | Conjunto de instrumentos | 7,5 |
| 209 | Unidade de controle de ar condicionado Unidade de controle do painel de controle superior |
cinco |
| 210 | Calculadora do Módulo do Tubo da Coluna de Direção | cinco |
| 211 | AMG: Calculadora do Programa de Estabilidade Eletrônica | 25 |
| 212 | a partir de 01/06/2016: Inversor de antena para telefone aquecido e linha fixa | cinco |
| 213 | Unidade de controle do programa de estabilidade eletrônico | cinco |
| 214 | AMG: unidade de controle do freio elétrico de estacionamento | trinta |
| 215 | Poupar | – |
| 216 | Lâmpada porta-luvas | 7,5 |
| 217 | Versão japonesa: unidade de controle dedicada às comunicações de curto alcance | cinco |
| 218 | Unidade de controle do sistema de restrição suplementar | 7,5 |
| 219 | Unidade de controle do sistema de detecção de peso (WSS) | cinco |
| 220 | Poupar | – |
| Retransmissão | ||
| F | Relé, circuito 15R |
Caixa de fusíveis do piso do passageiro da frente
Localização da caixa de fusíveis
Dobre a tampa (1) para trás e remova-a.
anúncios vertisements
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis do piso do passageiro dianteiro
| Não. | Componente mesclado | Amplificador |
|---|---|---|
| 301 | Híbrido: pirofusível por meio de um dispositivo de desconexão de alta tensão | cinco |
| 302 | Unidade de controle da porta frontal direita | trinta |
| 303 | W205, S205, V205: Unidade de controle da porta traseira esquerda A205, C205: Unidade de controle traseira |
trinta |
| 304 | Válido para transmissão 722: servo módulo inteligente para SELEÇÃO DIRETA | vinte |
| 305 | Unidade de controle do assento do motorista Unidade de controle do aquecimento do assento do motorista Unidade de controle do aquecimento do assento dianteiro |
trinta |
| 306 | Unidade de controle do banco do passageiro dianteiro Unidade de controle do aquecimento do banco do passageiro dianteiro Unidade de controle do aquecimento do banco dianteiro |
trinta |
| 307 | AMG: unidade de controle de suporte do motor ativo | cinco |
| 308 | Versão dos EUA: conector elétrico para controle do freio elétrico | trinta |
| 309 | Call center de emergência | dez |
| 309 | Módulo de comunicação de serviços de telemática da unidade de controle HERMES | cinco |
| 310 | AMG: unidade de controle de suporte do motor ativo | vinte |
| 311 | Regulador eletrônico de ventilador de reforço | dez |
| 312 | Unidade de controle do painel de controle superior | dez |
| 313 | Híbrido: unidade de controle de eletrônica de potência | dez |
| 314 | AMG: Calculadora diferencial eletrônica | cinco |
| 315 | Powertrain ECU Válido para motor diesel: CDI ECU Válido para motor a gasolina: ME-SFI ECU |
cinco |
| 316 | Unidade de controle do sistema de restrição suplementar | 7,5 |
| 317 | Módulo de controle deslizante panorâmico do teto solar Módulo de controle deslizante do teto solar | trinta |
| 318 | Unidade de controle do aquecedor reserva | vinte |
| 319 | Híbrido: aquecedor PTC de alta tensão | cinco |
| 320 | Calculadora AIRMATIC Calculadora do sistema de amortecimento adaptativo | 25 |
| 321 | Versão japonesa: unidade de controle dedicada às comunicações de curto alcance | cinco |
| 322 | Unidade principal | vinte |
| 323 | Unidade de controle do sistema de estacionamento | cinco |
| (E34) 3.8 Touring | Monitor de áudio / motor do ventilador do equipamento de áudio COMAND |
7,5 |
| (E34) 3.8 Touring | Câmera multifuncional estéreo Câmera mono multifuncional |
7,5 |
| (E34) 3.8 Touring | Sensor de chuva / luz com funções adicionais W205, S205, V205: Unidade de controle do painel |
7,5 |
| (E34) 3.8 Touring | Unidade de controle do assento do motorista Unidade de controle do aquecimento do assento do motorista Unidade de controle do aquecimento do assento dianteiro |
7,5 |
| (E34) 3.8 Touring | Unidade de controle do banco do passageiro dianteiro Unidade de controle do aquecimento do banco do passageiro dianteiro Unidade de controle do aquecimento do banco dianteiro |
7,5 |
| (E34) 3.8 Touring | Calculadora do Módulo do Tubo da Coluna de Direção | 7,5 |
| MF2 / 1 | Afastador de tensão reversível frontal esquerdo | cinco |
| MF2 / 2 | Painel de controle de áudio / Touchpad COMAND |
cinco |
| MF2 / 3 | Retrator de tensão de emergência reversível frontal direito | cinco |
| MF2 / 4 | Head-up display | cinco |
| MF2 / 5 | Unidade de conexão multimídia | cinco |
| MF2 / 6 | Híbrido: compressor elétrico de refrigeração | cinco |
| MF3 / 1 | Linha de retorno, terminal 30g, unidade de controle SAM frontal | cinco |
| MF3 / 2 | Calculadora de sensores de radar | cinco |
| MF3 / 3 | Poupar | – |
| MF3 / 4 | Grupo de botões do painel do motorista | cinco |
| MF3 / 5 | Unidade de controle de ar condicionado traseiro | cinco |
| MF3 / 6 | Calculadora de monitoramento de pressão dos pneus | cinco |
anúncios vertisements
Caixa de pré-fusível interna
Caixa de pré-fusível interna
| Não. | Componente mesclado | UMA |
|---|---|---|
| 1 | Caixa pré-fusível do compartimento do motor | – |
| 2 | Híbrido: relé de bateria adicional para a função ECO on / off | 150 |
| 3 | Regulador de soprador | 40 |
| 4 | Poupar | – |
| cinco | Válido para motor diesel: booster de aquecimento PTC | 150 |
| 6 | Caixa de fusíveis do pilar A direito | 80 |
| 7 | Fusível traseiro e módulo de relé | 150 |
| oito | Poupar | – |
| nove | Poupar | – |
| dez | Válido para caixas de câmbio 722, 725: Unidade de controle de caixa de câmbio totalmente integrada | 60 |
| dez | Híbrido: unidade de controle de transmissão totalmente integrada | 100 |
| onze | Poupar | – |
| 12 | Fusível traseiro e módulo de relé | 40 |
| 13 | Caixa de fusíveis do pilar A direito | cinquenta |
| F32 / 4k2 | Relé de corte de corrente quiescente | |
| F96 | Circuito de bateria adicional 30 fusíveis | |
| F96 / 1 | Escape flap circuito 87 fusíveis |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no compartimento do motor (lado esquerdo), sob a tampa.
Pressione os clipes de segurança (1) na tampa, remova a tampa da caixa de fusíveis (2) para cima.
Diagrama da caixa de fusíveis
anúncios vertisements
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Componente mesclado | Amplificador |
|---|---|---|
| 100 | Híbrido: bomba de vácuo | 40 |
| 101 | Válido exceto AMG: manga de conector, circuito 87/2 | quinze |
| 101 | AMG: Manga do conector, circuito 87/2 | vinte |
| 102 | Válido exceto AMG: manga de conector, circuito 87/1 | vinte |
| 102 | AMG: Manga do conector, circuito 87/1 | 25 |
| 103 | Válido exceto AMG: manga de conector, circuito 87/4 | quinze |
| 103 | AMG: Manga do conector, circuito 87/4 | vinte |
| 104 | Válido exceto AMG: manga de conector, circuito 87/3 | quinze |
| 104 | AMG: Manga do conector, circuito 87/3 | vinte |
| 105 | Válido para transmissão 722.9 (exceto 722.930): Unidade de controle da bomba de óleo auxiliar para óleo de transmissão automática | quinze |
| 106 | Poupar | – |
| 107 | Válido com motor 274.9: Bomba elétrica de refrigerante | 60 |
| 108 | Farol LED estático: farol dianteiro direito dianteiro LED de alto desempenho, farol LED dinâmico: farol dianteiro esquerdo, farol dianteiro direito |
vinte |
| 109 | Motor de limpeza | trinta |
| 110 | Farol de LED estático: unidade óptica frontal esquerda | vinte |
| 110 | LEDs de alto desempenho, farol LED dinâmico: farol dianteiro esquerdo, farol dianteiro direito | |
| 111 | Entrada | trinta |
| 112 | Híbrido: sensor do pedal do acelerador | quinze |
| 113 | Poupar | – |
| 114 | Compressor AIRmatic | 40 |
| 115 | Trompa esquerda e trompa direita | quinze |
| 116 | Poupar | – |
| 117 | Poupar | – |
| 118 | Híbrido: unidade de controle do programa de estabilidade eletrônico | cinco |
| 119 | Circuito de manga de conector 87 C2 | quinze |
| 120 | Válido, exceto AMG: manga de conector C1 do circuito 87 | cinco |
| 120 | AMG: manga de conector C1 do circuito 87 | quinze |
| 121 | Unidade de controle do programa de estabilidade eletrônico | cinco |
| 122 | Relés de CPC | cinco |
| 123 | Poupar | – |
| 124 | Poupar | – |
| 125 | Unidade de controle SAM frontal | cinco |
| 126 | Powertrain ECU Válido para motor diesel: CDI ECU Válido para motor a gasolina: ME-SFI ECU |
cinco |
| 127 | Híbrido: limitador de queda de tensão | cinco |
| 128 | Unidade óptica frontal esquerda e interruptor de luz externo | cinco |
| 129 | Híbrido: circuito de partida 50 relés | trinta |
| 129A | Híbrido: circuito de partida 50 relés | trinta |
| Retransmissão | ||
| g | Relé para o compartimento do motor do circuito 15 | |
| H | Relé do circuito de partida 50 | |
| é | Híbrido: relé da bomba de vácuo (+) | |
| J | Relés de CPC | |
| K | Válido para transmissão 722.9 (exceto 722.930): Relé da bomba de óleo | |
| A | Relé da buzina | |
| M | Relé do aquecedor da posição de estacionamento do limpador | |
| N | Circuito 87M Relé | |
| O | Híbrido: Circuito de partida 15 relés | |
| P | Válido com motor 274.9: relé da bomba de água | |
| Q | Híbrido: relé da bomba de vácuo (-) | |
| R | Relé AIRmatic |
anúncios vertisements
Caixa de pré-fusíveis do motor
Versão 1
Versão 2
Caixa de pré-fusíveis do motor
| Não. | Componente mesclado | Amplificador |
|---|---|---|
| 1 | Poupar | – |
| 2 | Válido para motor diesel: estágio de saída de pré-aquecimento | 100 |
| 3 | Fusível do motor e módulo de relé | 60 |
| 4 | Conexão da bateria do sistema elétrico a bordo | – |
| cinco | Fusível do motor e módulo de relé | 150 |
| 6 | Fusível esquerdo e módulo de relé | 125 |
| 7 | Motor do ventilador (600 W / 850 W) | 80 |
| oito | Unidade de controle de direção elétrica | 125 |
| nove | Motor do ventilador (1000 W) | 150 |
| dez | Caixa pré-fusível do interior do veículo | 200 |
| onze | Poupar | – |
| 12 | Híbrido: Calculadora de eletrônica de potência Com motor 651.9 e versão dos EUA: Calculadora de aquecimento catalisador |
– |
| 13 | Alternador | 400 |
| Cl | Híbrido: relé de desacoplamento | – |
| C2 | Híbrido: Circuito 31 | – |
| C3 / 1 | Válido, exceto AMG: calculadora do Programa de Estabilidade Eletrônica | 40 |
| C3 / 2 | Unidade de controle do programa de estabilidade eletrônico | 60 |
| F32 / 3k1 | Relé de desacoplamento |
anúncios vertisements
Caixa de fusíveis do compartimento de bagagem
Localização da caixa de fusíveis
A caixa de fusíveis encontra-se na bagageira (lado direito), por baixo do piso.
Levante o piso da bagageira, incline a tampa (1) para cima na direção da seta.
Diagrama da caixa de fusíveis
Versão 1
Versão 2
anúncios vertisements
Alocação de fusíveis e relés na mala
| Não. | Componente mesclado | Amplificador |
|---|---|---|
| 1 | Terminal de fonte de alimentação 30 “E1” | |
| 2 | Terminal de fonte de alimentação 30g “E2” | |
| 400 | BlueTEC: unidade de controle AdBlue® | 25 |
| 401 | BlueTEC: unidade de controle AdBlue® | quinze |
| 402 | BlueTEC: unidade de controle AdBlue® | vinte |
| 403 | Válido até 30/11/2015: Interruptor de ajuste do assento parcialmente elétrico para o assento do passageiro dianteiro | trinta |
| 403 | Válido a partir de 01.12.2015: Interruptor de ajuste do assento parcialmente elétrico para o assento do passageiro dianteiro | 25 |
| 404 | Válido até 30/11/2015: Interruptor de ajuste do assento parcialmente elétrico para o assento do motorista | trinta |
| 404 | Válido a partir de 01.12.2015: Interruptor de ajuste do assento parcialmente elétrico para o assento do motorista | 25 |
| 405 | Poupar | – |
| 406 | Unidade de controle da porta frontal esquerda | trinta |
| 407 | Poupar | – |
| 408 | W205, S205, V205: Unidade de controle da porta traseira direita A205, C205: Unidade de controle traseira |
trinta |
| 409 | Poupar | – |
| 410 | Aquecedor auxiliar Receptor de rádio controle remoto Interruptor de antena para telefone e aquecedor auxiliar | cinco |
| 411 | Afastador de tensão reversível frontal esquerdo | trinta |
| 412 | Híbrido: unidade de controle do sistema de gerenciamento de bateria | 7,5 |
| 413 | Unidade de controle da tampa da mala | cinco |
| 414 | Unidade de acordo | cinco |
| 415 | Gerador de atomizador de perfume da unidade de controle da tampa da câmera | cinco |
| 416 | Amplificador / compensador de antena de sistema de telefone celular Placa de contato de telefone celular |
7,5 |
| 417 | Unidade de controle da câmera traseira da câmera 360 |
cinco |
| 418 | Unidade de controle de aquecimento do banco traseiro Unidade de controle AIRSCARF |
cinco |
| 419 | Unidade de controle de ajuste de suporte lombar do banco do passageiro dianteiro | cinco |
| 420 | Calculadora de ajuste do suporte lombar do assento do motorista | cinco |
| 421 | Poupar | – |
| 422 | Poupar | – |
| 423 | Unidade de controle do amplificador do sistema de som | cinco |
| 424 | Computador AIR BODY CONTROL Plus Válido para motor 276: Computador de som do motor | quinze |
| 425 | Poupar | – |
| 426 | Poupar | – |
| 427 | Poupar | – |
| 428 | Poupar | – |
| 429 | Poupar | – |
| 430 | Poupar | – |
| 431 | Unidade de controle multifuncional para veículos especiais | 25 |
| 432 | Unidade de controle multifuncional para veículos especiais | 25 |
| 433 | Calculadora de reconhecimento de trailer | quinze |
| 434 | Calculadora de reconhecimento de trailer | quinze |
| 434 | AMG: unidade de controle do freio elétrico de estacionamento | trinta |
| 435 | Unidade de controle de reconhecimento de reboque AMG: unidade de controle diferencial eletrônico |
25 |
| 436 | Calculadora de reconhecimento de trailer | quinze |
| 437 | Calculadora de reconhecimento de trailer | 25 |
| 438 | Unidade de controle do conversor DC / AC | trinta |
| 439 | Taxímetro espelho de taxímetro |
cinco |
| 439 | A205: Unidade de controle traseira | 25 |
| 440 | Unidade de controle de aquecimento do banco traseiro Unidade de controle AIRSCARF |
trinta |
| 441 | Unidade de controle AIRSCARF | trinta |
| 442 | Unidade de controle do sistema de combustível | 25 |
| 443 | Retrator de tensão de emergência reversível frontal direito | trinta |
| 444 | Conector elétrico para tablet PC | quinze |
| 445 | S205: Soquete do compartimento de bagagem | quinze |
| 446 | Acendedor de cigarros frontal com iluminação de cinzeiro Tomada elétrica dentro do veículo |
quinze |
| 447 | Tomada de console central direita traseira de 12 V | quinze |
| 448 | Válido para transmissão 722, 725: capacitor de lingueta de estacionamento | dez |
| 449 | Válido para o motor 626: Elemento do filtro de combustível com aquecedor integrado AMG: Unidade de controle do freio de estacionamento elétrico |
cinco |
| 450 | Unidade de controle SAM traseira | cinco |
| 451 | Unidade de controle do sistema de combustível BlueTEC: unidade de controle AdBlue® | cinco |
| 452 | Radar do pára-choque – traseiro externo direito integrado sensor externo integrado radar traseiro esquerdo detector do pára – choque – sensor de choque traseiro sensor de radar do pára- choque Radar do sensor externo central do pára-choque – sensor de choque traseiro direito exterior esquerdo do pára-choque traseiro |
cinco |
| 453 | Sensor radar do pára-choque dianteiro esquerdo Sensor do radar do pára- choque dianteiro direito Unidade de controle COLLISION PREVENTION ASSIST |
cinco |
| 454 | Válido para transmissão 722: unidade de controle de transmissão totalmente integrada | 7,5 |
| 454 | Pacote de escola de condução: interruptor de luz de piso Interruptor do monitor de operação do pedal BlueTEC: calculadora AdBlue® |
cinco |
| 455 | Unidade de controle do conversor DC / AC | cinco |
| 456 | Sensor de radar frontal de longo alcance DISTRONIC unidade de controle elétrico |
cinco |
| 457 | Híbrido: unidade de controle de eletrônica de potência AMG unidade de controle do sistema de gerenciamento de bateria : unidade de controle diferencial eletrônico Unidade de controle de montagem ativa do motor |
cinco |
| 458 | Módulo de comutação traseiro | cinco |
| 459 | Híbrido: carregador AMG: unidade de controle de suspensão AMG |
cinco |
| 460 | Unidade de controle KEYLESS-GO | dez |
| 461 | Amplificador de antena FM 1, AM, CL [ZV] e KEYLESS-GO | cinco |
| 462 | Unidade de controle do amplificador do sistema de som | 40 |
| 463 | W205, S205, V205: aquecimento da tela traseira por meio do supressor de interferência da tela traseira A205, C205: Conector elétrico superior conversível / interior do veículo |
trinta |
| 464 | Unidade de controle da tampa do porta-malas Unidade de controle da plataforma elevatória | 40 |
| 465 | Unidade de controle SAM traseira | 40 |
| 466 | Unidade de controle SAM traseira | 40 |
| 467 | Válido para o motor 626: Elemento do filtro de combustível com aquecedor integrado A205: Computador traseiro |
40 |
| Retransmissão | ||
| S | Relé do circuito interno do veículo 15 | |
| T | Relé do aquecedor do vidro traseiro | |
| você | Porta-copos da 2ª linha e relé do soquete | |
| V | BlueTEC: relais AdBlue® | |
| X | Caixa / caixa de geladeira de 1ª linha e relés de soquete | |
| sim | Relé sobressalente | |
| ZR1 | Válido para o motor 626: relé do aquecedor do filtro de combustível | |
| ZR2 | Revezamento de reserva | |
| ZR3 | Revezamento de reserva |
