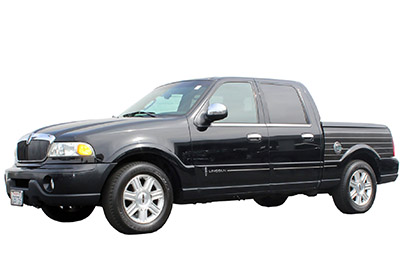

A camionete Lincoln Blackwood Luxury Large foi produzida de 2001 a 2003. Neste artigo você encontrará esquemas das caixas de fusíveis Lincoln Blackwood 2001, 2002 e 2003 , obterá informações sobre a localização dos painéis de fusíveis no interior do carro e aprenderá mais sobre a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Arranjo de fusíveis de Lincoln Blackwood de 2001-2003
Os fusíveis do acendedor de cigarros (tomada) no Lincoln Blackwood são o fusível nº 3 (acendedor de cigarros) na caixa de fusíveis do painel e os fusíveis nº 1 (tomada), nº 4 (tomada do console), nº 12 (tomada auxiliar traseira) , # 14 (caixa do receptáculo de energia) na caixa de fusíveis do compartimento do motor.
Caixa de fusíveis interna
Localização da caixa de fusíveis
O painel de fusíveis está localizado atrás da tampa abaixo e à esquerda do volante, próximo ao pedal do freio.
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés ao painel de instrumentos
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 25A | Rádio, amplificador, fusível I / P 31 |
| 2 | 5A | Módulo de controle do trem de força (PCM), conjunto de instrumentos, controle eletrônico automático de temperatura (EATC), módulo de computador do veículo aéreo (OTC), módulo de navegação, relógio |
| 3 | 20A | Isqueiro, conector de link de dados (DLC) |
| 4 | 7,5A | Espelhos, bancos, pedais, (memória) |
| cinco | 15A | Módulo de controle de velocidade, luz reversa, sistema de detecção reversa (RSS), espelho E / C, módulo de segurança central, módulo de navegação |
| 6 | 5A | Cluster, solenóide de bloqueio de mudança, módulo eletrônico genérico (GEM), RSS, suspensão a ar, OTC, bússola, liberação automática do freio de estacionamento |
| 7 | 5A | Relé do ventilador do console |
| oito | 5A | Espelho I / C, módulo de navegação, relógio, GEM |
| nove | – | Não usado |
| dez | – | Não usado |
| onze | 30A | Relé da bomba do limpador dianteiro, relé liga / desliga do limpador, relé alto / baixo do limpador, motor do limpador |
| 12 | 15A | Suspensão pneumática |
| 13 | 20A | Interruptor de luz de freio (luzes), sinal de mudança de direção / sinal de mudança de direção, freio de reboque, módulo de interferência de rádio (RFI) |
| quatorze | 15A | Relé de economia de bateria, relé de luz interna, relé de cronometragem de acessórios (reguladores de janela) |
| quinze | 5A | Interruptor da luz de freio, (controle de velocidade, travamento da alavanca de freio, sistema de travagem antibloqueio (ABS), entradas do módulo PCM, controle de tração, suspensão a ar, módulo de segurança central, GEM |
| dezesseis | 20A | Faróis (farol alto), grupo (indicador de farol alto) |
| 17 | 10A | Espelhos aquecidos, degelo traseiro |
| 18 | 5A | Iluminação dos instrumentos (dimmer de alimentação) |
| dezenove | – | Não usado |
| vinte | 5A | GEM, tampa do tonneau elétrico, suspensão pneumática, memória |
| 21 | 15A | Relé de partida, fusível 20 do painel de fusíveis, rádio |
| 22 | 10A | Módulo de bolsa de ar |
| 23 | 10A | Relé de carga da bateria de reboque, indicadores / indicadores de direção, controles do console traseiro, bancos com controle de temperatura, módulo de controle de tração |
| 24 | 10A | Fusível I / P 7, EATC, relé de explosão |
| 25 | – | Não usado |
| 26 | 10A | Feixe baixo lado direito |
| 27 | 5A | Relé de luz de nevoeiro e indicador de luz de nevoeiro |
| 28 | 10A | Luz baixa do lado esquerdo |
| 29 | 5A | Módulo de lâmpada automático, interruptor de controle de overdrive de transmissão, módulo de segurança central, barril de combustível |
| trinta | 30A | Transceptor passivo anti-roubo, painel de instrumentos, bobinas de ignição, relé PCM |
| 31 | 10A | CD changer, controles do console traseiro |
| Relé 1 | – | Lâmpada de interior |
| Relé 2 | – | Economizador de bateria |
| Relé 3 | – | Grelha aquecida |
| Relé 4 | – | Uma janela de toque |
| Relé 5 | – | Atraso do acessório da chave de ignição |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés na caixa de distribuição de energia
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20A | Power Point |
| 2 | 30A | Módulo de controle do trem de força (PCM) |
| 3 | 30A | Faróis / lâmpadas automáticas |
| 4 | 20A | Tomada de energia do console |
| cinco | 20A | Reboque de ré / luzes de estacionamento |
| 6 | 15A | Luzes / lâmpadas de estacionamento de automóveis, fusível de alimentação do painel de fusíveis do passageiro # 18 |
| 7 | 20A | buzina |
| oito | 30A | Travamento elétrico da porta |
| nove | 15A | Faróis de nevoeiro, barril de energia |
| dez | 20A | Bomba de combustivel |
| onze | 20A | Campo alternador |
| 12 | 20A | Tomada de alimentação auxiliar traseira |
| 13 | 15A | embreagem de ar condicionado |
| quatorze | 20A | Caixa de tomada |
| quinze | – | Não usado |
| dezesseis | – | Não usado |
| 17 | 10A | Acessório atrasado |
| 18 | 15A | PCM, injetores de combustível, relé da bomba de combustível, controle de ar em marcha lenta, medidor de massa de ar |
| dezenove | 10A | Parada de reboque e luz para virar à direita |
| vinte | 10A | Parada de reboque e sinal de mudança de direção à esquerda |
| 21 | – | Não usado |
| 22 | – | Não usado |
| 23 | 15A | HEGO Sensor, Canister Vent, Automatic Transmission, CMS Sensor |
| 24 | – | Não usado |
| 101 | 30A | Carregando a bateria de reboque |
| 102 | 50A | Módulo do Sistema de Frenagem Antibloqueio (ABS), Controle de Tração |
| 103 | 50A | Bloco de terminais alimentado por bateria |
| 104 | – | Não usado |
| 105 | 40A | Ventilador de ar condicionado frontal |
| 106 | – | Não usado |
| 107 | 30A | Banco do passageiro ajustável eletricamente |
| 108 | 30A | Freio de reboque elétrico |
| 109 | 50A | Suspensão pneumática |
| 110 | 30A | Assentos com ar condicionado |
| 111 | 40A | Fonte de alimentação da bateria do interruptor de ignição (circuitos de partida e funcionamento) |
| 112 | 30A | Banco do motorista com ajuste elétrico, pedais ajustáveis |
| 113 | 40A | Fonte de alimentação da bateria do interruptor de ignição (circuitos de acionamento e acessórios) |
| 114 | – | Não usado |
| 115 | – | Não usado |
| 116 | 40A | Grelhador / espelhos aquecidos |
| 117 | – | Não usado |
| 118 | – | Não usado |
| 201 | – | Retransmissão da luz de estacionamento do reboque |
| 202 | – | Relé de funcionamento / estacionamento do limpador dianteiro |
| 203 | – | Reboque relé de luz de reversão |
| 204 | – | Relé de embreagem de ar condicionado |
| 205 | – | Não usado |
| 206 | – | Relé de luz de nevoeiro |
| 207 | – | Relé da bomba do lava-vidros dianteiro |
| 208 | – | Não usado |
| 209 | – | Não usado |
| 301 | – | Relé da bomba de combustivel |
| 302 | – | Reboque do relé de carga da bateria |
| 303 | – | Relé alto / baixo do limpador |
| 304 | – | Relé PCM |
| 401 | – | Não usado |
| 501 | – | Diodo PCM |
| 502 | – | Diodo do compressor de ar condicionado |
| 503 | – | Diodo do freio de estacionamento automático |
| 601 | Disjuntor 30A | Janelas elétricas, teto solar |
| 602 | 50A | Barril elétrico |
