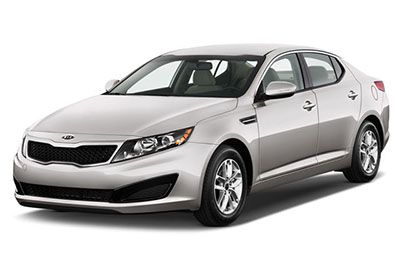

Neste artigo consideramos a terceira geração KIA Optima (TF), produzida de 2011 a 2015. Aqui você encontrará os esquemas das caixas de fusíveis do KIA Optima 2011, 2012, 2013, 2014 e 2015 , obtenha informações sobre a localização dos os painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (disposição dos fusíveis).
Contents
Arranjo de fusíveis KIA Optima 2011-2015
O fusível do isqueiro (tomada) do KIA Optima encontra-se na caixa de fusíveis do painel de instrumentos (ver fusíveis “POWER OUTLET” ( tomada frontal ) e “C / LIGHTER” – cigarro)).
Localização da caixa de fusíveis
Painel
A caixa de fusíveis está localizada atrás da tampa à esquerda do volante.
Compartimento do motor
Dentro das tampas do painel do fusível / relé, você pode encontrar a etiqueta que descreve o nome e a capacidade do fusível / relé. Todas as descrições dos painéis de fusíveis neste manual podem não se aplicar ao seu veículo.
Anúncios publicitários
Diagramas de caixa de fusíveis
2011, 2012, 2013
Atribuição de fusíveis no painel de instrumentos (2011, 2012, 2013)
| Último nome | Amperagem | Circuito protegido |
|---|---|---|
| MÓDULO 3 | 7,5A | Solenóide de chave, interruptor de modo desportivo |
| MPD 1 | 25A | Módulo de controle de chave inteligente |
| PLUGUE | 15A | Tomada frontal |
| MÓDULO 5 | 7,5A | Módulo de controle de chave inteligente, relé do aquecedor do banco traseiro esquerdo / direito |
| MÓDULO 2 | 7,5A | BCM, teto solar panorâmico, sensor de chuva |
| PORTA-MALAS | 10A | Caixa de junção I / P (relé do tronco), abastecimento de combustível e chave da porta da tampa do tronco, LP do tronco |
| O RELÓGIO | 10A | Unidade principal A / V e de navegação, áudio, módulo de controle de chave inteligente, lâmpada do console de teto, lâmpada mood airbag, módulo de controle A / C, BCM, AMP, interruptor elétrico do espelho externo, lâmpada ambiente da porta do motorista / passageiro |
| C / MAIS LEVE | 15A | Mais leve |
| HTD STRG | 15A | Volante aquecido |
| A / CON | 7,5A | Módulo de controle A / C, caixa de fusíveis e relé E / R (relé do soprador) |
| LIMPADOR | 25A | Interruptor multifuncional, motor do limpador dianteiro, caixa de fusíveis e relé E / R (relé do limpador, relé de chuva SNSR) |
| AQUECIMENTO FRONTAL | 20A | Almofada de aquecimento CCS do motorista / passageiro, módulo de aquecimento do banco do motorista / passageiro |
| MIRR HTD | 10A | Espelho elétrico externo do motorista / passageiro |
| MÓDULO 4 | 7,5A | Aquecedor do assento dianteiro e interruptor CCS, módulo de controle CCS do motorista / passageiro, módulo do aquecedor do assento do motorista / passageiro, módulo de monitoramento da pressão dos pneus, áudio |
| A / SAC IND | 7,5A | Conjunto de instrumentos (Air Bag IND.) |
| PARA INICIAR | 7,5A | Sem chave inteligente: relé de alarme anti-roubo com chave inteligente: PCM, interruptor de alcance transaxle |
| AQUECIMENTO S / RR | 15A | Relé do aquecedor do banco traseiro esquerdo / direito |
| P / SEAT PASS | 20A | Interruptor manual do assento do passageiro |
| BROUILLARD LP RR | 15A | – |
| MÓDULO 1 | 7,5A | Atuador de dispositivo de nivelamento de farol esquerdo / direito, módulo de nivelamento de farol automático, módulo IMS do motorista, indicador de alavanca ATM, BCM, módulo de controle de clima, espelho eletrocrômico, módulo de assistência de manutenção de faixa, painel de instrumentos |
| VIDE | 20A | Bomba de vácuo, interruptor de vácuo |
| UMA MOCHILA | 15A | Luz indicadora, módulo de controle SRS, sensor de classificação de peso do passageiro |
| P / WDW LH | 25A | Caixa de junção I / P (relé da janela elétrica esquerda), módulo de segurança da janela elétrica do motorista / passageiro |
| NÃO | 30A | NÃO |
| MPD 2 | 7,5A | Interruptor do botão de parada de partida, módulo de controle de chave inteligente, porta-chaveiro |
| MDPS | 10A | Módulo de controle EPS, interruptor de proteção de colisão |
| MPD 3 | 7,5A | Módulo de controle de chave inteligente |
| P / WDW RH | 25A | Caixa de junção I / P (relé de janela elétrica) |
| P / SIEGE DRV | 30A | Módulo IMS do motorista, interruptor manual do assento do motorista, interruptor de suporte lombar do motorista |
| LOCK DR | 20A | Relé de destravamento de duas voltas, caixa de junção I / P (relé de travamento da porta, relé de destravamento da porta, relé de som do sinal de mudança de direção) |
| SUNROOF | 20A | Teto solar panorâmico |
| IG 1 | 20A | Caixa de fusíveis e relé E / R (fusível: ABS 3 10A, TCU 2 15A, ECU 4 10A) |
| CONECTOR DE ALIMENTAÇÃO (ÁUDIO) | 15A | Unidade principal A / V e navegação, áudio |
| CONECTOR DE ALIMENTAÇÃO (SALA DE LP) | 10A | Puxador externo da chave inteligente do motorista / passageiro, módulo IMS do motorista, relé de desligamento automático da lâmpada, lâmpada de desgaste da porta do motorista / passageiro, chave de ignição ILL. e interruptor de aviso de porta, módulo de controle de temperatura, conector de link de dados, receptor RF, BCM, espelho retrovisor eletrocrômico, painel de instrumentos, foto automática e sensor de luz, módulo de monitoramento de pressão dos pneus |
Alocação de fusíveis no compartimento do motor (2011, 2012, 2013)
Anúncios publicitários
| Último nome | Amperagem | Circuito protegido |
|---|---|---|
| MÚLTIPLOS FUSÍVEIS: | ||
| IP B + 2 | 60A | Boîte de junção I / P (P / SEAT DRV 30A, P / SEAT PASS 20A, AMP 30A, PDM 2 7.5A, IPS 5, IPS 6, ARISU 2) |
| B + 4 (não usado) | 60A | – |
| IGN 2 | 40A | Caixa de fusíveis e relé E / R (relé de partida), caixa de fusíveis e relé (relé PDM 3 (IG 2)), chave de ignição |
| ABS 1 | 40A | Módulo ESC |
| RR HTD (G4KJ) / C / FAN HI (G4KH) | 40A / 60A | Caixa de fusíveis e relé E / R (relé RR HTD) (G4KJ) relé C / FAN (HI) (G4KH) |
| FÃ | 40A | Caixa de fusíveis e relé E / R (relé do soprador) |
| IP B + 1 | 60A | Boîte de junção I / P (PDM 1 25A, MÓDULO 3 7.5A, S / HEATER FRT 20A, S / HEATER RR 15A TRONCO 10A, P / WDW LH 25A, P / WDW RH 25A), conector de alimentação ( ÁUDIO 15A)) |
| MDPS | 80A | Módulo de controle EPS |
| FUSÍVEIS: | ||
| LIMPADOR | 10A | PCM |
| RR HTD IND | 10A | Módulo de controle de ar condicionado |
| escola Secundária | 10A | Sensor de bateria |
| TCU 1 | 10A | PCM |
| PARAR LP | 10A | Caixa de fusíveis e relé E / R (relé HAC), módulo de controle de chave inteligente, interruptor de luz de freio |
| DESCONGELAÇÃO | 10A | Caixa de fusíveis e relé E / R (relé de degelo) |
| WASHER H / LP | 10A | – |
| PMA 1 | 30A | – |
| C / FAN | 40A | Caixa de fusíveis e relé E / R (relé C / Ventilador (HI), relé C / Ventilador (LO)) |
| ABS 2 | 30A | Conector de controle multiuso, módulo ESC |
| PMA 2 | 30A | – |
| CVVL (não usado) / RR THD (G4KH) | 40A | Relais RR HTD (G4KH) |
| IPB + 3 | 50A | Caixa de junção I / P (conector de alimentação (ROOM LP 10A), SUNROOF 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | 40A | Caixa de fusíveis e relé (relé PDM 1 (ACC), relé PDM 2 (IG 1)), interruptor de ignição |
| ensino médio | 40A | Boîtier EMS (HORN 15A, ECU 3 10A, ECU 1 30A, F / PUMP 20A) |
| 4 ecus | 10A | PCM |
| TCU 2 | 15A | Interruptor de luz reversa, sensor de velocidade do veículo, interruptor de faixa de transmissão |
| ABS 3 | 10A | Caixa de fusíveis e relé E / R (relé HAC), interruptor da luz de freio, módulo ESC, conector de controle multiuso |
| B / UP LP | 10A | Unidade principal A / V e de navegação, áudio, espelho retrovisor eletrocrômico, BCM, luz de combinação traseira (ln) LH / RH |
| A / CON | 10A | Módulo de controle de ar condicionado |
Painel de fusíveis do compartimento do motor (EMS BOX) (2011, 2012, 2013)
| Último nome | Amperagem | Circuito protegido |
|---|---|---|
| HONK | 15A | Caixa EMS (relé da buzina), fusível E / R e caixa de relé (relé B / buzina) |
| F / PUMP | 20A | Caixa EMS (F / Relé da bomba) |
| 3 ecus | 15A | PCM |
| SNSR 1 | 15A | Sensor de oxigênio (para cima / para baixo), caixa de fusíveis e relé E / R (relé C / FAN (HI / LO)) |
| INJETOR | 10A | Caixa EMS (F / Relé da bomba) |
| SNSR 3 | 10A | Sensor de posição da árvore de cames # 1, # 2, módulo imobilizador |
| SNSR 2 | 10A | Válvula solenóide de controle RCV (G4KH), válvula solenóide de entrada variável (G4KJ), válvula de desligamento do cartucho válvula de controle de óleo # 1, # 2, válvula solenóide de controle de purga, sensor de posição do virabrequim |
| BOBINA DE IGNIÇÃO | 20A | Condensador, bobina de ignição # 1, # 2, # 3, # 4 |
| 1 ecu | 30A | Caixa EMS (relé de controle do motor) |
2014, 2015
Anúncios publicitários
Painel
Atribuição de fusíveis no painel de instrumentos (2014, 2015)
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| MULTIMÍDIA | 15A | ISG LDC AUDIO, AUDIO_UVO, AUDIO (PA30A, B), NAVI1.5, NAVI_3.0, NAVI_4.0, TMU |
| MPD 1 | 25A | Módulo de controle de chave inteligente (com chave inteligente) |
| POUPAR | 10A | – |
| PDM2 | 10A | UNIDADE SMK, BOTÃO DE INICIAR |
| P / SIEGE (APROVADO) | 20A | Interruptor manual do assento do passageiro |
| NÃO | 30A | NÃO |
| P / SIEGE (DRV) | 30A | Módulo IMS do motorista, interruptor manual do assento do motorista, interruptor de suporte lombar do motorista (2 VIAS) |
| MEMÓRIA 2 | 7,5A | PIC_RF_RECEIVER |
| PORTA-MALAS | 10A | Relé da tampa do porta-malas, luz do porta-malas |
| MÓDULO 7 | 10A | SPORT_MODE_SW, INTERRUPTOR DE JANELA ELÉTRICA RR |
| LOCK DR | 20A | Relé de bloqueio / desbloqueio de porta, relé de bloqueio morto (RHD), relé de som intermitente |
| S / AQUECIMENTO (RR) | 20A | Relé do aquecedor do banco traseiro esquerdo / direito |
| P / WDW (RH) | 25A | Módulo da janela elétrica de segurança do motorista (RHD), módulo da janela elétrica de segurança do passageiro (LHD), módulo da janela elétrica traseira direita, relé da janela elétrica direita |
| P / WDW (LH) | 25A | Módulo da janela elétrica de segurança do motorista (LHD), Módulo da janela elétrica de segurança do passageiro (RHD), fonte de alimentação de segurança traseira, módulo da janela esquerda, relé da janela elétrica esquerda |
| MÓDULO 2 | 10A | BCM, teto solar panorâmico, sensor de chuva |
| INTERRUPTOR DE FREIO | 10A | Módulo de Controle de Chave Inteligente, Interruptor de Botão Iniciar Parada, Suporte FOB, Interruptor de Luz de Parada |
| MEMÓRIA 1 | 10A | SEAT EXTN (IMS), DR_TRIM_EXTN (FOLD’G), CLUSTER, A / CON, ECM, AUTO PLIANT RLY, TPMS, POWER OUTLET, A_L_PHOTO_SNSR, MUT |
| SUNROOF | 20A | Teto solar panorâmico |
| S / AQUECEDOR (FRT) VERNT DO ASSENTO (FRT) | 20A | SEAT_EXTN (HEATA / ENT) |
| POUPAR | 10A | – |
| A / SAC IND | 10A | Conjunto de instrumentos |
| MÓDULO 3 | 10A | Interruptor de modo desportivo, solenóide de chave (sem chave inteligente) |
| MÓDULO 4 | 10A | Módulo de controle CCS do motorista / passageiro (com CCS), módulo do aquecedor do banco do motorista / passageiro (sem CCS), aquecedor do banco dianteiro e interruptor CCS, reversor da bomba de óleo, conversor DC-DC ISG baixo, módulo de monitoramento da pressão dos pneus |
| UMA MOCHILA | 15A | UNIDADE A / SACO IG1, WCS_PASS IG1 |
| LÂMPADA INTERIOR | 10A | Puxador externo da chave inteligente do motorista / passageiro (com chave inteligente), luz da porta do motorista / passageiro, módulo de controle de temperatura, chave de ignição ILL. e interruptor de advertência da porta (sem chave inteligente), receptor RF (com chave inteligente), módulo IMS do motorista, BCM, conector de link de dados, luz do peitoril da porta do motorista / passageiro, interruptor elétrico do espelho externo, luz automática e foto sensor (com OB / alarme ), relé de desligamento automático da lâmpada, painel de instrumentos |
| GRUPO | 10A | CLUSTER (IGN1) |
| MDPS | 7,5A | Crash Pad Switch, Módulo de Controle EPS (com MDPS), Sensor do Ângulo de Direção (sem MDPS), Indicador de Alavanca ATM, Switch EPB, Módulo de Controle EPB |
| MPD 3 | 7,5A | Módulo de controle de chave inteligente (com chave inteligente) |
| nós | 10A | nós |
| POUPAR | 20A | – |
| IG 1 | 25A | IG1 E / R BOX |
| POUPAR | 10A | – |
| PLUGUE | 20A | Tomada frontal |
| MÓDULO 1 | 10A | Módulo de dispositivo de nivelamento de farol automático (HLLD automático), Interruptor de dispositivo de nivelamento de farol (HLLD manual), Atuador de dispositivo de nivelamento de farol LH / RH, BCM, Módulo de sensor de assistência de estacionamento inteligente dianteiro, painel de instrumentos de grupo, espelho retrovisor eletrocrômico, módulo de controle de temperatura, IMS do motorista módulo, buzina de assistência para estacionamento traseiro, módulo de assistência para manutenção de faixa |
| PARA INICIAR | 7,5A | B / ALARME RLY |
| HTD STRG | 15A | Volante aquecido |
| MÓDULO 5 | 7,5A | Módulo de controle de chave inteligente (com chave inteligente), banco traseiro, relé do aquecedor esquerdo / direito, caixa de fusíveis e relé E / R (RLY.2), caixa de diesel (relé do filtro de combustível) |
| A / CON | 7,5A | Módulo de controle de ar condicionado, caixa de fusíveis e relé E / R (RLY 14) |
| POUPAR | 15A | – |
| LIMPADOR | 25A | LIMPADOR DE CAIXA E / R RLY |
| C / MAIS LEVE | 20A | Mais leve |
| MÓDULO 6 | 7,5A | PANORAMIC SUNROOF (IG2), IONIZER, DSL_BOX, RR_SEAT_WARMER |
| MIRR HTD | 10A | Espelho elétrico externo do motorista / passageiro |
Diagrama da caixa de fusíveis para Theta 2.4 GDI (compartimento do motor)
Anúncios publicitários
Alocação de fusíveis no compartimento do motor Theta 2.4 GDI (2014, 2015)
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| RR HTD | 40A | E / R BOX RR HTD RLY BOBINE |
| HONK | 15A | HORN (LH. RH) |
| F / PUMP | 20A | BOMBA DE COMBUSTÍVEL MTR |
| 3 ecus | 15A | PCU (GDI) BATT. DIRETO |
| SENSOR 1 | 15A | SENSOR DN 02 (GDI), SENSOR UP 02 (GDI) |
| INJETOR | 10A | E / R BOX F / PUMP RLY BOBINE |
| SENSOR 3 | 10A | CMP1, 2 (GDI, TGDI), ANTIDEMARRAGE SMATRA |
| SENSOR 2 | 10A | CKP (GDI), VIS (GDI), OCV1, 2 (GDI), PCSV (GDI), CCV (GDI) |
| BOBINA DE IGNIÇÃO | 20A | BOBINA DO MOTOR IG |
| 1 ecu | 30A | ECU RLY |
| POUPAR | 10A | – |
| POUPAR | 15A | – |
| POUPAR | 20A | – |
| LIMPADOR | 10A | BCM, RAIN SNSR, WIPER MTR |
| escola Secundária | 10A | SENSOR DE BATERIA |
| TCU 1 | 20A | TCU |
| PARADA DA LÂMPADA | 15A | RLY.10 (Relé HAC), RELÉ DE PARADA DA LÂMPADA |
| DESCONGELAÇÃO | 20A | RLY.7 (relé de degelo) |
| IG1 | 40A | IGN SW |
| B + 1 | 50A | B + |
| B + 2 | 60A | B + |
| FÃ | 40A | RLY.14 (relé do soprador) |
| IG 2 | 40A | IGN SW, IG2 RLY |
| ESCAPE 1 | 40A | ESC MOTOR UNIT B +, DIAGNÓSTICO ABS A / B VÁLVULA B + |
| ESC 2 | 40A | ELECTROVANNE ESC B + |
| RR HTD | 40A | RLY.1 (Relais HTD RR) |
| B + 3 | 60A | B + |
| MDPS | 80A | Módulo de controle EPS |
| POUPAR | 25A | – |
| C / FAN | 50A | E / R BOX C / FAN 1 RLY SWITCH |
| INVERSOR | 50A | O_P_INVERTER |
| PEB 2 | 30A | UNIDADE EPB BATT2 |
| PEB 1 | 30A | UNIDADE EPB BATT1 |
| 2 ecus | 40A | EMS BOX (B +) |
| 4 ecus | 10A | ECU DO MOTOR |
| TCU 2 | 15A | SNSR VITESSE, INTERRUPTOR DE POSIÇÃO O_P_INVERTER |
| ESC 3 | 10A | UNIDADE ESC IGN1 |
| LAMPE B / UP | 10A | ESPELHO ELETROCRÔMICO, BCM, LÂMPADA DE COMBINAÇÃO TRASEIRA (ENTRADA) LH / RH |
| A / CON | 10A | MÓDULO DE CONTROLE A / C (A / C Automático) |
Anúncios publicitários
Esquema da caixa de fusíveis para Theta 2.0 T-GDI (compartimento do motor)
Alocação de fusíveis no compartimento do motor (Theta 2.0 T-GDI) (2014, 2015)
| A descrição | Amperagem | Componente protegido |
|---|---|---|
| RR HTD | – | E / R BOX RR HTD RLY BOBINE |
| HONK | 15A | HORN (LH. RH) |
| F / PUMP | 20A | BOMBA DE COMBUSTÍVEL MTR |
| 3 ecus | 15A | PCU (TGDI) BATT. DIRETO |
| SENSOR 1 | 15A | SENSOR DN O2 (TGDI), SENSOR UP O2 (TGDI), VENTILADOR DE REFRIGERAÇÃO (TGDI) |
| INJETOR | 10A | E / R BOX F / PUMP RLY BOBINE |
| SENSOR 3 | 10A | CMP1, 2 (TGDI), ANTIDEMARRAGE SMATRA |
| SENSOR 2 | 10A | CKP (TGDI), VIS (GDI), OCV1, 2 (TGDI), PCSV (TGDI), RCV (TGDI) |
| BOBINA DE IGNIÇÃO | 20A | BOBINA DO MOTOR IG |
| 1 ecu | 30A | ECU RLY |
| POUPAR | 10A | – |
| POUPAR | 15A | – |
| POUPAR | 20A | – |
| LIMPADOR | 10A | BCM, RAIN SNSR, WIPER MTR |
| BOMBA DE VÁCUO | 20A | BOMBA DE VÁCUO DE FREIO IG1 |
| escola Secundária | 10A | SENSOR DE BATERIA |
| TCU 1 | 20A | TCU |
| PARADA DA LÂMPADA | 15A | RLY.10 (Relé HAC), RELÉ DE PARADA DA LÂMPADA |
| DESCONGELAÇÃO | 20A | RLY.7 (relé de degelo) |
| IG1 | 40A | IGN SW |
| B + 1 | 50A | B + |
| B + 2 | 60A | B + |
| C / FAN 2 | 60A | C / FAN RLY |
| IG 2 | 40A | IGN SW, IG2 RLY |
| ESCAPE 1 | 40A | ESC MOTOR UNIT B +, DIAGNÓSTICO ABS A / B VÁLVULA B + |
| ESC 2 | 40A | ELECTROVANNE ESC B + |
| RR HTD | 40A | RLY.1 (Relais HTD RR) |
| B + 3 | 60A | B + |
| MDPS | 80A | MÓDULO DE CONTROLE EPS |
| POUPAR | 25A | – |
| C / FAN 1 | 50A | VENTILADOR DE REFRIGERAÇÃO RLY TGDI |
| FÃ | 40A | INTERRUPTOR DO VENTILADOR DA CAIXA E / R |
| PEB 2 | 30A | UNIDADE EPB BATT2 |
| PEB 1 | 30A | UNIDADE EPB BATT1 |
| 2 ecus | 40A | EMS BOX (B +) |
| 4 ecus | 10A | ECU DO MOTOR |
| TCU 2 | 15A | SNSR VITESSE, INTERRUPTOR DE POSIÇÃO O_P_INVERTER |
| ESC 3 | 10A | UNIDADE ESC IGN1 |
| LAMPE B / UP | 10A | ESPELHO ELETROCRÔMICO, BCM, LÂMPADA DE COMBINAÇÃO TRASEIRA (ENTRADA) LH / RH |
| A / CON | 10A | MÓDULO DE CONTROLE A / C (A / C Automático) |
Tampa do terminal da bateria (fusível principal)
