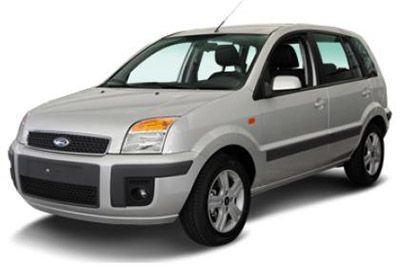

O Ford Fusion Mini MPV foi produzido na Europa de 2002 a 2012. Neste artigo, você encontrará os esquemas do Ford Fusion (modelo da UE) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 caixas de fusíveis , 2010 , 2011 e 2012 , obtenha informações sobre a localização dos painéis de fusíveis no interior do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Layout do fusível Ford Fusion (modelo da UE) 2002-2012
Os fusíveis do isqueiro (tomada) do Ford Fusion (modelo UE) são os fusíveis F29 (isqueiro) e F51 (tomada auxiliar) na caixa de fusíveis do painel.
Compartimento do passageiro
A caixa de fusíveis está localizada atrás do porta-luvas.
Compartimento do motor
A caixa de fusíveis e a caixa de relé Localizam-se perto da bateria.
Anúncios publicitários
A – Fusível número
B – Circuitos protegidos
C – Localização (L = esquerda e R = direita)
D – Classificação do fusível (Amps)
Painel
Anúncios publicitários
Atribuição de fusíveis e relés ao painel de instrumentos
| Nome | Ampère detonante [A] | A descrição |
|---|---|---|
| F1 | – | – |
| F2 | – | Módulo de reboque |
| F3 | 7,5 | Iluminação |
| F4 | dez | Ar condicionado, motor soprador |
| F5 | vinte | ABS, ESP |
| F6 | trinta | ABS, ESP |
| F7 | 7,5 | Transmissão automática |
| F7 | quinze | Transmissão automática |
| F8 | 7,5 | Espelhos de energia |
| F9 | dez | Farol baixo esquerdo |
| F10 | dez | Farol baixo direito |
| F11 | quinze | Luzes acesas o dia todo |
| F12 | quinze | Gestão de motor |
| F13 | vinte | Gerenciamento do motor, conversor catalítico |
| F14 | trinta | Entrada |
| F15 | vinte | Bomba de combustivel |
| F 16 | 3 | Gerenciamento do motor (memória PCM) |
| F17 | quinze | Interruptor |
| F18 | quinze | Rádio, conector de diagnóstico |
| F19 | quinze | Luzes acesas o dia todo |
| F20 | 7,5 | Conjunto de instrumentos, economia de bateria, luz de matrícula, módulo eletrônico genérico |
| F21 | – | – |
| F22 | 7,5 | Luzes laterais e laterais (esquerda) |
| F23 | 7,5 | Luzes laterais e laterais (direita) |
| F24 | vinte | Fecho centralizado, buzina, Módulo GEM (TV) |
| F25 | quinze | Luzes de advertência de perigo, indicadores de direção (módulo GEM) |
| F26 | vinte | Janela traseira aquecida (Módulo GEM) |
| F27 | dez | Klaxon (Módulo GEM) |
| F27 | quinze | Klaxon (Módulo GEM) |
| F28 | 3 | Bateria, sistema de carga |
| F29 | quinze | Mais leve |
| F30 | quinze | Ignição |
| F31 | dez | Interruptor |
| F31 | vinte | Módulo de reboque |
| F32 | 7,5 | Espelho aquecido |
| F33 | 7,5 | Conjunto de instrumentos, economia de bateria, luz de matrícula, módulo eletrônico genérico |
| F34 | vinte | Teto solar |
| F35 | 7,5 | Bancos dianteiros aquecidos |
| F36 | trinta | Janelas eletricas |
| F37 | 3 | ABS, ESP |
| F38 | 7,5 | Módulo eletrônico genérico (Terminal 15) |
| F39 | 7,5 | Bolsa inflável |
| F40 | 7,5 | Transmissão |
| F40 | dez | Faróis |
| F41 | 7,5 | Transmissão automática |
| F42 | trinta | Pára-brisa aquecido |
| F43 | trinta | Pára-brisa aquecido |
| F44 | 3 | Rádio, conector de diagnóstico (Terminal 75) |
| F45 | quinze | Pare as luzes |
| F46 | vinte | Limpador de pára-brisa dianteiro |
| F47 | dez | Limpador de pára-brisa traseiro |
| F47 | dez | Limpador frontal (Olá) |
| F48 | 7,5 | Luzes de emergência |
| F49 | trinta | Ventoinha do motor |
| F50 | vinte | Faróis de nevoeiro |
| F51 | quinze | Tomada auxiliar |
| F52 | dez | Feixe principal esquerdo |
| F53 | dez | Farol direito |
| F54 | 7,5 | Módulo de reboque |
| F55 | – | – |
| F56 | vinte | Módulo de reboque |
| Retransmissão: | ||
| R1 | Espelhos de energia | |
| R1 | Iluminação | |
| R2 | Pára-brisa aquecido | |
| R2 | Faróis | |
| R3 | Ignição | |
| R3 | Luzes acesas o dia todo | |
| R4 | Farol baixo | |
| R4 | Ignição | |
| R5 | Farol alto | |
| R5 | Entrada | |
| R6 | Bomba de combustivel | |
| R6 | Espelho dobrável | |
| R7 | Entrada | |
| R7 | Pára-brisa aquecido | |
| R8 | Fã | |
| R8 | Luzes acesas o dia todo | |
| R8 | Entrada | |
| R9 | Luzes acesas o dia todo | |
| R9 | Gestão de motor | |
| R10 | Sistema de Carregamento | |
| R10 | Espelho dobrável | |
| R11 | Gestão de motor | |
| R11 | Bomba de combustivel | |
| R12 | Espelhos de energia | |
| R12 | Relé de economia de bateria |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis no compartimento do motor
| Nome | Ampère detonante [A] | A descrição |
|---|---|---|
| F1 | 80 | Aquecimento auxiliar (PTC) |
| F2 | 60 | Aquecimento auxiliar (PTC), TCU |
| F3 | 60 | Aquecedor auxiliar (PTC) / vela incandescente |
| F4 | 40 | Ventilador de refrigeração, ar condicionado |
| F5 | 60 | Iluminação, módulo eletrônico genérico (GEM) |
| F6 | 60 | Ignição |
| F7 | 60 | Motor, iluminação |
| F8 | 60 | Pára-brisa aquecido, ABS, ESP |
Caixa de retransmissão
| Nome | A descrição |
|---|---|
| R1 | Ar condicionado |
| R2 | Fã |
| R3 | Aquecimento auxiliar (РТС) |
| R3 | Luzes de emergência |
| R4 | Aquecimento auxiliar (РТС) |
