Diagrama de fusíveis e relés para Ford Fusion Hybrid / Energi (2016-2020..)

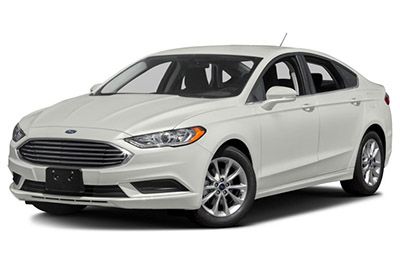

Neste artigo consideramos o Ford Fusion Hybrid / Energi após facelift, produzido de 2016 até os dias atuais. Aqui você encontrará diagramas de caixas de fusíveis  Ford Fusion Hybrid / Fusion Energi  2016, 2017, 2018, 2019 e 2020  , obter informações sobre a localização dos painéis de fusíveis dentro do carro e saber mais sobre a ‘atribuição de cada fusível (disposição dos fusíveis ) e relés.

Layout do fusível Ford Fusion Hybrid / Energi 2016-2020.

---

Compartimento do passageiro

O painel de fusíveis está localizado sob o painel de instrumentos à esquerda da coluna de direção (atrás do painel de acabamento sob o volante).

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor.

Existem fusíveis localizados na parte inferior da caixa de fusíveis



2016

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2016)

Não.	Amperagem	Componentes protegidos
1	10A	Iluminação (ambiente, porta-luvas, penteadeira, cúpula, porta-malas).
2	7,5A	Assentos de memória. Lombar. Espelho elétrico.
3	20A	Destrancando a porta do motorista.
4	5A	Não usado (sobressalente).
cinco	20A	Amplificador de subwoofer.
6	10A	Bobina do relé do assento aquecido.
7	10A	Não usado (sobressalente).
oito	10A	Não usado (sobressalente).
nove	10A	Não usado (sobressalente).
dez	5A	Teclado. Módulo Passaporte para celular. Módulo de tampa do porta-malas elétrico.
onze	5A	Não usado (sobressalente).
12	7,5A	Controle do clima. Chave de marcha.
13	7,5A	Coluna do volante. Conjunto de instrumentos. Lógica de link de dados.
quatorze	10A	Módulo de controle eletrônico da bateria.
quinze	10A	Módulo de gateway de link de dados.
dezesseis	15 A	Bloqueio para crianças. Destravando a tampa.
17	5A	Rastreamento e bloqueio.
18	5A	Ignição. Botão liga / desliga.
dezenove	7,5A	Indicador de airbag do passageiro desativado. Controle da faixa de transmissão.
vinte	7,5A	Faróis adaptáveis.
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Sensor de classificação de ocupantes.
23	10A	Acessório atrasado (lógica do inversor, lógica do teto solar).
24	20A	Destravamento centralizado da fechadura.
25	30A	Porta do motorista (janela, espelho).
26	30A	Porta do passageiro da frente (janela, espelho).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Porta traseira (janela) do lado do motorista.
trinta	30A	Porta traseira do passageiro (janela).
31	15A	Não usado (sobressalente).
32	10A	GPS. Comando de voz. Mostrar. Controle de cruzeiro adaptável. Receptor de radiofrequência.
33	20A	Rádio. Controle de ruído ativo.
34	30A	Partida de operação (fusível # 19,20,21,22,35,36,37, disjuntor).
35	5A	Módulo de controle de estresse.
36	15A	Espelho retrovisor com escurecimento automático.
37	15A	Tração em todas as rodas. Volante aquecido.
38	30A	Não usado (sobressalente).

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2016)

Não.	Amperagem	Componentes protegidos
1	25 A	Motor do limpador 2.
2	–	Não usado.
3	15A	Sensor de chuva.
4	–	Relé do motor do soprador.
cinco	20A	Ponto de energia 3 – parte traseira do console.
6	–	Não usado.
7	20A	Módulo de controle do trem de força – Força do veículo 1.
oito	20A	Módulo de controle do trem de força – Força do veículo 2.
nove	–	Relé do módulo de controle do trem de força.
dez	20A	Power point 1 – frente do motorista.
onze	15 A	Módulo de controle do trem de força – Força do veículo 4.
12	15 A	Módulo de controle do trem de força – Força do veículo 3.
13	–	Não usado.
quatorze	–	Não usado.
quinze	–	Iniciador de revezamento.
dezesseis	20A	Tomada 2 – console.
17	20A	Bomba de óleo de transmissão.
18	10A	O trem de força e o módulo de controle do trem de força híbrido mantêm a energia viva.
dezenove	10A	Executar / iniciar a direção assistida eletrônica.
vinte	10A	Iluminação inicial.
21	15 A	Interruptor de transmissão start-start. Inversor HEV.
22	–	Não usado.
23	15 A	Partida inicial: sistema de informação de ponto cego, câmera de ré, controle de cruzeiro adaptativo, display head-up. Alavanca de velocidades
24	10A	Bomba de óleo de transmissão de início rápido.
25	10A	Sistema de travagem anti-bloqueio no arranque.
26	10A	Módulo de controle do trem de força na inicialização.
27	10A	Solenóide da porta de combustível.
28	–	Não usado.
29	15A	Potência do veículo de conteúdo híbrido 5.
trinta	–	Não usado.
31	–	Não usado.
32	–	Relé de ventilador modulado por largura de pulso HEV / PHEV.
33	–	Não usado.
34	–	Não usado.
35	15A	Ventilador do carregador.
36	15A	Ventilador do módulo de controle eletrônico da bateria HEV.
37	5A	CD remoto.
38	–	Relé da bomba de vácuo nº 1.
39	–	Relé da bomba de vácuo # 2.
40	–	Relé da bomba de combustivel.
41	–	Retransmissão da buzina.
42	–	Não usado.
43	–	Não usado.
44	–	Não usado.
45	5A	Monitor da bomba de vácuo.
46	10A	Anel de luz da porta de carregamento.
47	10A	Interruptor liga-desliga do freio.
48	20A	Buzina
49	5A	Controlador de fluxo de ar.
cinquenta	–	Não usado.
51	15 A	Energia do veículo de conteúdo híbrido 1.
52	15 A	Potência do veículo de conteúdo híbrido 2.
53	10A	Assentos elétricos.
54	10A	Potência do veículo de conteúdo híbrido 3.
55	10A	Potência do veículo de conteúdo híbrido 4.

Compartimento do motor – inferior

Alocação de fusíveis na caixa de distribuição de energia (parte inferior) (2016)

Não.	Amperagem	Componentes protegidos
56	30A	Abastecimento da bomba de combustível.
57	–	Não usado.
58	–	Não usado.
59	40A	Relé da bomba de vácuo.
60	40A	Ventilador modulado por largura de pulso.
61	–	Não usado.
62	50A	Módulo de controle do corpo 1.
63	–	Não usado.
64	40A	Chargeur PHEV.
65	20A	Banco dianteiro aquecido.
66	–	Não usado.
67	50A	Módulo de controle do corpo 2.
68	40A	Vidro traseiro aquecido.
69	30A	Válvulas do sistema de freio antibloqueio.
70	30A	Assento do passageiro.
71	–	Não usado.
72	30A	Telhado panorâmico # 1.
73	20A	Banco traseiro aquecido.
74	30A	Módulo do assento do motorista.
75	–	Não usado.
76	20A	Bomba de óleo de transmissão. iShifter
77	30A	Bancos dianteiros com ar condicionado.
78	40A	Módulo de reboque.
79	40A	Ventoinha do motor.
80	30A	Tampa do porta-malas elétrica.
81	40A	Inversor.
82	60A	Bomba do sistema de freio antibloqueio.
83	25A	Motor do limpador 1.
84	–	Não usado.
85	30A	Telhado panorâmico # 2.



2017

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2017)

Não.	Amperagem	Componentes protegidos
1	10A	Iluminação (ambiente, porta-luvas, penteadeira, cúpula, porta-malas).
2	7,5A	Lombar.
3	20A	Destrancando a porta do motorista.
4	5A	Não usado (sobressalente).
cinco	20A	Amplificador de subwoofer.
6	10A	Não usado (sobressalente).
7	10A	Não usado (sobressalente).
oito	10A	Não usado (sobressalente).
nove	10A	Não usado (sobressalente).
dez	5A	Teclado. Módulo Passaporte para celular.
onze	5A	Não usado (sobressalente).
12	7,5A	Controle do clima. Chave de marcha.
13	7,5A	Coluna do volante. Conjunto de instrumentos. Lógica de link de dados.
quatorze	10A	Módulo de potência estendido.
quinze	10A	Módulo de gateway de link de dados.
dezesseis	15 A	Bloqueio para crianças. Destravando a tampa.
17	5A	Não usado (sobressalente).
18	5A	Botão liga / desliga.
dezenove	7,5A	Módulo de potência estendido.
vinte	7,5A	Faróis adaptáveis.
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Aviso de pedestres.
23	10A	Acessório retardado (lógica do inversor, lógica do teto solar, chave principal do driver).
24	20A	Destravamento centralizado da fechadura.
25	30A	Porta do motorista (janela, espelho).
26	30A	Porta do passageiro da frente (janela, espelho).
27	30A	Teto solar.
28	20A	Amplificador.
29	30A	Porta traseira (janela) do lado do motorista.
trinta	30A	Porta traseira do passageiro (janela).
31	15A	Não usado (sobressalente).
32	10A	GPS. Comando de voz. Mostrar. Receptor de radiofrequência.
33	20A	Rádio. Controle de ruído ativo.
34	30A	Partida de operação (fusível # 19,20,21,22,35,36,37, disjuntor).
35	5A	Não usado (sobressalente).
36	15A	Espelho retrovisor com escurecimento automático.
37	20A	Volante aquecido.
38	30A	Não usado (sobressalente).

Compartimento do motor

Alocação de fusíveis na caixa de distribuição elétrica (2017)

Não.	Amperagem	Componentes protegidos
1	25 A	Motor do limpador 2.
2	–	Não usado.
3	15A	Sensor de chuva.
4	–	Relé do motor do soprador.
cinco	20A	Ponto de energia 3 – parte traseira do console.
6	–	Não usado.
7	20A	Módulo de controle do trem de força – Alimentação do veículo 1. Ligue o módulo de controle do trem de força.
oito	20A	Módulo de controle do trem de força – Força do veículo 2. Componentes de emissão.
nove	–	Relé do módulo de controle do trem de força.
dez	20A	Power point 1 – frente do motorista.
onze	15A	Módulo de controle do trem de força – Força do veículo 4. Bobinas de ignição.
12	15A	Módulo de controle do trem de força – Energia do veículo 3. Componentes livres de emissões.
13	10A	Não usado (sobressalente).
quatorze	10A	Não usado (sobressalente).
quinze	–	Iniciador de revezamento.
dezesseis	20A	Tomada 2 – console.
17	20A	Não usado (sobressalente).
18	10A	O trem de força e o módulo de controle do trem de força híbrido mantêm a energia viva. Módulo de bateria.
dezenove	10A	Executar / iniciar a direção assistida eletrônica.
vinte	10A	Controle de cruzeiro adaptável.
21	15 A	Interruptor de transmissão start-start. Inversor HEV.
22	5A	Não usado (sobressalente).
23	15 A	Partida inicial: sistema de informação de ponto cego, câmera de ré, controle de cruzeiro adaptativo, head-up display, alavanca de câmbio.
24	10A	Bomba de óleo de transmissão de início rápido.
25	10A	Sistema de travagem anti-bloqueio no arranque.
26	10A	Módulo de controle do trem de força na inicialização.
27	10A	Solenóide da porta de combustível.
28	20A	Não usado (sobressalente).
29	20A	Não usado (sobressalente).
trinta	–	Não usado.
31	–	Não usado.
32	–	Relé de ventilador modulado por largura de pulso HEV / PHEV.
33	–	Não usado.
34	–	Não usado.
35	15 A	Ventilador do carregador.
36	15 A	Ventilador do módulo de controle eletrônico da bateria HEV.
37	–	Não usado.
38	–	Relé da bomba de vácuo nº 1.
39	–	Relé da bomba de vácuo # 2.
40	–	Relé da bomba de combustivel.
41	–	Retransmissão da buzina.
42	–	Não usado.
43	10A	Não usado (sobressalente).
44	–	Não usado.
45	5A	Monitor da bomba de vácuo.
46	10A	Anel de luz da porta de carregamento.
47	10A	Interruptor liga-desliga do freio.
48	20A	Buzina
49	5A	Controlador de fluxo de ar.
cinquenta	15A	Fonte de alimentação de veículos de conteúdo híbrido 5. Ventilador do módulo de controle de energia da bateria.
51	15A	Energia do veículo de conteúdo híbrido 1. Módulo de controle do trem de força híbrido.
52	15A	Energia do veículo de conteúdo híbrido 2. Módulo de controle de energia da bateria.
53	10A	Não usado (sobressalente).
54	10A	Energia do veículo de conteúdo híbrido 3. Bomba de refrigerante.
55	10A	Energia do veículo de conteúdo híbrido 4. Compressor de ar condicionado. Aquecedor com coeficiente de temperatura positivo (PHEV). Sensor de umidade (PHEV).

Compartimento do motor – inferior



Alocação de fusíveis na caixa de distribuição de energia (parte inferior) (2017)

Não.	Amperagem	Componentes protegidos
56	30A	Abastecimento da bomba de combustível.
57	–	Não usado.
58	–	Não usado.
59	40A	Relé da bomba de vácuo.
60	40 A	Ventilador modulado por largura de pulso.
61	–	Não usado.
62	50A	Módulo de controle do corpo 1.
63	–	Não usado.
64	40A	Chargeur PHEV.
65	20A	Banco dianteiro aquecido.
66	–	Não usado.
67	50A	Módulo de controle do corpo 2.
68	40A	Vidro traseiro aquecido.
69	30 A	Válvulas do sistema de freio antibloqueio.
70	30 A	Assento do passageiro.
71	–	Não usado.
72	30 A	Telhado panorâmico # 1.
73	–	Não usado.
74	30 A	Módulo do assento do motorista.
75	20A	Bomba de óleo de transmissão (PHEV).
76	20A	e-Shifter (módulo de controle da faixa de transmissão).
77	30 A	Bancos dianteiros com ar condicionado.
78	–	Não usado.
79	40A	Ventoinha do motor.
80	–	Não usado.
81	40A	Inversor.
82	60A	Bomba do sistema de freio antibloqueio.
83	25A	Motor do limpador 1.
84	–	Não usado.
85	–	Não usado.



2018, 2019, 2020

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2018, 2019, 2020)

Não.	Amperagem	Componentes protegidos
1	10A	2018: Iluminação (ambiente, porta-luvas, penteadeira, cúpula, porta-malas). 2019-2020: não usado.
2	7,5A	Lombar.
3	20A	Destrancando a porta do motorista.
4	5A	Não usado (sobressalente).
cinco	20A	Amplificador de subwoofer.
6	10A	Não usado (sobressalente).
7	10A	Não usado (sobressalente).
oito	10A	Não usado (sobressalente).
nove	10A	Não usado (sobressalente).
dez	5A	Teclado. Módulo Passaporte para celular.
onze	5A	Não usado (sobressalente).
12	7,5A	Controle do clima. Chave de marcha.
13	7,5A	Coluna do volante. Conjunto de instrumentos. Lógica de link de dados.
quatorze	10A	Módulo de potência estendido.
quinze	10A	Módulo de gateway de link de dados.
dezesseis	15 A	Bloqueio para crianças. Destravando a tampa.
17	5A	Não usado (sobressalente).
18	5A	Botão liga / desliga.
dezenove	7,5A	Módulo de potência estendido.
vinte	7,5A	Faróis adaptáveis.
21	5A	Sensor de umidade e temperatura no carro.
22	5A	Poupar.
23	10A	Acessório retardado (lógica do inversor, lógica do teto solar, chave principal do driver).
24	20A	Desbloqueio centralizado
25	30A	Porta do motorista (janela, espelho).
26	30A	Porta do passageiro da frente (janela, espelho).
27	30A	Teto solar.
28	20A	Amplificador.
29	20A	Porta traseira (janela) do lado do motorista.
trinta	30A	Porta traseira do passageiro (janela).
31	15A	Não usado (sobressalente).
32	10A	GPS. Comando de voz. Mostrar. Receptor de radiofrequência.
33	20A	Rádio. Controle de ruído ativo.
34	30A	Partida de operação (fusível # 19,20,21,22,35,36,37, disjuntor).
35	5A	Não usado (sobressalente).
36	15A	Espelho retrovisor com escurecimento automático.
37	20A	Volante aquecido.
38	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2018, 2019, 2020)

Não.	Amperagem	Componentes protegidos
1	25A	Motor do limpador 2.
2	–	Não usado.
3	15 A	Sensor de chuva.
4	–	Relé do motor do soprador.
cinco	20A	Ponto de energia 3 – parte traseira do console.
6	–	2018: não usado. 2019-2020: Relé da bomba de água
7	20A	Módulo de controle do trem de força – Força do veículo 1. Força do módulo de controle do trem de força.
oito	20A	Módulo de controle do trem de força – Força do veículo 2. Componentes de emissão.
nove	–	Relé do módulo de controle do trem de força.
dez	20A	Power point 1 – frente do motorista.
onze	15 A	Módulo de controle do trem de força – Força do veículo 4. Bobinas de ignição.
12	15 A	Módulo de controle do trem de força – Energia do veículo 3. Componentes livres de emissões.
13	10A	Não usado (sobressalente).
quatorze	10A	Não usado (sobressalente).
quinze	–	Iniciador de revezamento.
dezesseis	20A	Tomada 2 – console.
17	20A	Não usado (sobressalente).
18	10A	O trem de força e o módulo de controle do trem de força híbrido mantêm a energia viva. Módulo de bateria.
dezenove	10A	Executar / iniciar a direção assistida eletrônica.
vinte	10A	Controle de cruzeiro adaptável.
21	15A	Interruptor de transmissão start-start. Inversor HEV.
22	5A	Não usado (sobressalente).
23	15A	Partida inicial: sistema de informação de ponto cego, câmera de ré, controle de cruzeiro adaptativo, head-up display, alavanca de câmbio.
24	10A	Bomba de óleo de transmissão PHEV Run-start.
25	10A	Sistema de travagem anti-bloqueio no arranque.
26	10A	Módulo de controle do trem de força na inicialização.
27	10A	Solenóide da porta de combustível.
28	20A	Não usado (sobressalente).
29	20A	Não usado (sobressalente).
trinta	–	Não usado.
31	–	Não usado.
32	–	Relé de ventilador modulado por largura de pulso HEV / PHEV.
33	–	Não usado.
34	–	Não usado.
35	15A	Ventilador do carregador.
36	15A	Ventilador do módulo de controle eletrônico da bateria HEV.
37	–	Não usado.
38	–	Relé da bomba de vácuo nº 1.
39	–	Relé da bomba de vácuo # 2.
40	–	Relé da bomba de combustivel.
41	–	Retransmissão da buzina.
42	–	Não usado.
43	10A	Não usado (sobressalente).
44	–	Não usado.
45	5A	Monitor da bomba de vácuo.
46	10A	Anel de luz da porta de carregamento.
47	10A	Interruptor liga-desliga do freio.
48	20A	Buzina
49	5A	Monitor de fluxo de ar.
cinquenta	15 A	Fonte de alimentação de veículos de conteúdo híbrido 5. Ventilador do módulo de controle de energia da bateria.
51	15 A	Energia do veículo de conteúdo híbrido 1. Módulo de controle do trem de força híbrido.
52	15 A	Energia do veículo de conteúdo híbrido 2. Módulo de controle de energia da bateria.
53	10A	Não usado (sobressalente).
54	10A	Energia do veículo de conteúdo híbrido 3. Bomba de refrigerante.
55	10A	Energia do veículo de conteúdo híbrido 4. Compressor de ar condicionado. Aquecedor com coeficiente de temperatura positivo (PHEV). Sensor de umidade (PHEV).

Compartimento do motor – inferior

Atribuição de fusíveis na caixa de distribuição de energia (parte inferior) (2018, 2019, 2020)

Não.	Amperagem	Componentes protegidos
56	30A	Abastecimento da bomba de combustível.
57	–	Não usado.
58	–	Não usado.
59	40A	Relé da bomba de vácuo.
60	40 A	Ventilador modulado por largura de pulso.
61	–	Não usado.
62	50A	Módulo de controle do corpo 1.
63	–	Não usado.
64	40A	Chargeur PHEV.
65	20 A	Banco dianteiro aquecido.
66	–	Não usado.
67	50A	Módulo de controle do corpo 2.
68	40A	Vidro traseiro aquecido.
69	30 A	Válvulas do sistema de freio antibloqueio.
70	30 A	Assento do passageiro.
71	–	Não usado.
72	30 A	Telhado panorâmico # 1.
73	50A	Não usado (sobressalente)
74	30 A	Módulo do assento do motorista.
75	20A	Bomba de óleo de transmissão (PHEV).
76	20A	e-Shifter (módulo de controle da faixa de transmissão).
77	30 A	Bancos dianteiros com ar condicionado.
78	–	Não usado.
79	40A	Ventoinha do motor.
80	25A	2018: não usado. 2019-2020: Motor do limpador 2.
81	40A	2018: Inversor. 2019-2020: não usado.
82	60A	Bomba do sistema de freio antibloqueio.
83	25A	Motor do limpador 1.
84	–	Não usado.
85	30A	Não usado (sobressalente).
