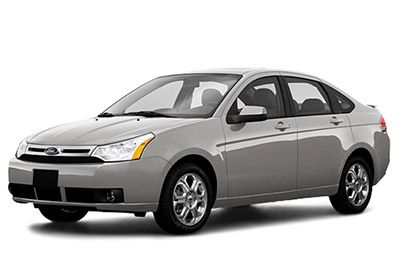

Neste artigo consideramos a segunda geração do Ford Focus (América do Norte), produzida de 2008 a 2011. Aqui você encontrará os esquemas das caixas de fusíveis do Ford Focus 2008, 2009, 2010 e 2011 , obtenha informações sobre a localização do painéis de fusíveis. dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Focus 2008-2011
Os fusíveis do isqueiro (tomada) são fusíveis №3 (tomada) e №15 (tomada dianteira) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel está localizado abaixo e à esquerda do volante, junto ao pedal do freio.
Remova a tampa sob o volante.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
2008
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | – | Não usado |
| 2 | 15A | Chave de freio CHMSL |
| 3 | 15A | Rádio satélite |
| 4 | – | Não usado |
| cinco | 10A | Intertravamento de mudança de marcha |
| 6 | 20A | Luz pisca-pisca dianteira direita / luzes de curva dianteira esquerda |
| 7 | 10A | Farol baixo esquerdo |
| oito | 10A | Farol baixo direito |
| nove | 15A | Lâmpadas internas |
| dez | 15A | Luz de fundo do painel de instrumentos |
| onze | – | Não usado |
| 12 | 7,5A | Espelhos de energia |
| 13 | 5A | SINCRONIZAÇÃO |
| quatorze | – | Não usado |
| quinze | 10A | Ar recirculado, Ar condicionado |
| dezesseis | – | Não usado |
| 17 | 20A | Fechaduras elétricas, desbloqueio de porta-malas |
| 18 | 20A | Assentos aquecidos |
| dezenove | – | Não usado |
| vinte | 15A | Conector de ligação de dados |
| 21 | 15A | Faróis de nevoeiro, indicador de luz de nevoeiro |
| 22 | 15A | Luzes de estacionamento |
| 23 | 15A | Lâmpadas de máximos |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas sob demanda, lâmpadas de tronco |
| 26 | 10A | Conjunto de instrumentos |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio (Iniciar) |
| 29 | 5A | Conjunto de instrumentos (executar / iniciar) |
| trinta | – | Não usado |
| 31 | 10A | abdômen |
| 32 | 10A | Módulo de controle de estresse |
| 33 | – | Não usado |
| 34 | – | Não usado |
| 35 | – | Não usado |
| 36 | 5A | Módulo PATS |
| 37 | 10A | Ar condicionado (iniciar / iniciar) |
| 38 | 20A | Subwoofer |
| 39 | 20A | Rádio / CID / EFP |
| 40 | – | Não usado |
| 41 | 15A | Iluminação do interruptor da porta / teto solar, espelho eletrocrômico |
| 42 | – | Não usado |
| 43 | 10A | Conjunto de instrumentos, assentos aquecidos (operação / acessório) |
| 44 | – | Não usado |
| 45 | 5A | Limpadores de pára-brisa dianteiro (lógica) |
| 46 | 7,5A | Sistema de detecção de passageiro dianteiro |
| 47 | 30A (disjuntor) | Teto solar, janelas elétricas |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 15A | Espelho aquecido |
| 2 | 30A | Descongelamento traseiro |
| 3 | 20A | Power Point |
| 4 | 20A | Bomba de combustivel |
| cinco | 10A | KAPWR / Módulo de controle do trem de força de ventilação (PCM) |
| 6 | 15A | Direção alternativa |
| 7 | 10A | Revertendo as luzes |
| oito | – | Não usado |
| nove | 40A | Motor ABS |
| dez | 30A | Limpa pára-brisas |
| onze | 30A | Entrada |
| 12 | 40A | Fã |
| 13 | 10A | embreagem de ar condicionado |
| quatorze | 10A | Bobina de Relé PCM |
| quinze | 20A | Tomada frontal |
| dezesseis | 20A | Ventilador de resfriamento – baixo |
| 17 | 30A | Ventilador de resfriamento – alto |
| 18 | 20A | Solenóide ABS |
| dezenove | – | Poupar |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | Relé de degelo traseiro | |
| 21B | – | Não usado |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | 10A | Injetor de combustível |
| 23 | 3A | Iluminação ambiente |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 15A | PCM MIL |
| 27 | – | Poupar |
| 28 | 15A | PCM |
| 29 | 15A | Ignição |
| 30A | – | Relé do ventilador de resfriamento de baixa velocidade |
| 30B | – | Iniciador de revezamento |
| 30C | – | Poupar |
| 30D | – | Relé do ventilador de refrigeração de alta velocidade |
| 31A | – | Relé de luz reversa |
| 31B | – | Relé da bomba de combustivel |
| 31C | – | Poupar |
| 31D | – | Poupar |
| 31E | – | Poupar |
| 31F | – | Poupar |
| 32 | – | Diodo de embreagem A / C |
| 33 | – | diodo CEE |
| 34 | – | Diodo One Touch Integrated Start (OTIS) |
| 35 | 10A | Executar / Iniciar |
2009
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no habitáculo (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Chave de freio CHMSL |
| 3 | 15A | Rádio satélite |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Intertravamento de mudança de marcha |
| 6 | 20A | Indicador dianteiro direito / indicador dianteiro esquerdo, luzes de freio / indicadores traseiros |
| 7 | 10A | Farol baixo esquerdo |
| oito | 10A | Farol baixo direito |
| nove | 15A | Lâmpadas internas |
| dez | 15A | Luz de fundo do painel de instrumentos |
| onze | 10A | Não usado (sobressalente) |
| 12 | 7,5A | Espelhos de energia |
| 13 | 5A | SINCRONIZAÇÃO |
| quatorze | 10A | Não usado (sobressalente) |
| quinze | 10A | Ar recirculado, Ar condicionado |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Fechaduras elétricas, desbloqueio de porta-malas |
| 18 | 20A | Assentos aquecidos |
| dezenove | 25A | Não usado (sobressalente) |
| vinte | 15A | Conector de ligação de dados |
| 21 | 15A | Faróis de nevoeiro, indicador de luz de nevoeiro |
| 22 | 15A | Luzes de estacionamento |
| 23 | 15A | Lâmpadas de máximos |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas sob demanda, lâmpadas de tronco |
| 26 | 10A | Conjunto de instrumentos |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio (Iniciar) |
| 29 | 5A | Conjunto de instrumentos (executar / iniciar) |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | abdômen |
| 32 | 10A | Módulo de controle de estresse |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Não usado (sobressalente) |
| 35 | 10A | Não usado (sobressalente) |
| 36 | 5A | Módulo PATS |
| 37 | 10A | Ar condicionado (iniciar / iniciar) |
| 38 | 20A | Subwoofer |
| 39 | 20A | Rádio / CID / EFP |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Iluminação do interruptor da porta / teto solar, espelho retrovisor eletrocrômico, iluminação ambiente |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Limpadores de pára-brisa dianteiro (lógica) |
| 46 | 7,5A | Sistema de detecção de passageiro dianteiro |
| 47 | 30A (disjuntor) | Teto solar, janelas elétricas |
| 48 | – | Relé acessório atrasado |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis na caixa de distribuição de energia (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 15A | Espelho aquecido |
| 2 | 30A | Descongelamento traseiro |
| 3 | 20A | Power Point |
| 4 | 20A | Bomba de combustivel |
| cinco | 10A | KAPWR / Módulo de controle do trem de força de ventilação (PCM) |
| 6 | 15A | Direção alternativa |
| 7 | 10A | Revertendo as luzes |
| oito | – | Não usado |
| nove | 40A | Motor ABS |
| dez | 30A | Limpa pára-brisas |
| onze | 30A | Entrada |
| 12 | 40A | Fã |
| 13 | 10A | embreagem de ar condicionado |
| quatorze | 10A | Bobina de Relé PCM |
| quinze | 20A | Tomada frontal |
| dezesseis | 20A | Ventilador de resfriamento – baixo |
| 17 | 30A | Ventilador de resfriamento – alto |
| 18 | 20A | Solenóide ABS |
| dezenove | – | Não usado |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | Relé de degelo traseiro | |
| 21B | – | Não usado |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | 10A | Injetor de combustível |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 15A | PCM MIL |
| 27 | – | Não usado |
| 28 | 15A | PCM |
| 29 | 15A | Ignição |
| 30A | – | Relé do ventilador de resfriamento de baixa velocidade |
| 30B | – | Iniciador de revezamento |
| 30C | – | Não usado |
| 30D | – | Relé do ventilador de refrigeração de alta velocidade |
| 31A | – | Relé de luz reversa |
| 31B | – | Relé da bomba de combustivel |
| 31C | – | Relé de potência do limpador |
| 31D | – | Não usado |
| 31E | – | Não usado |
| 31F | – | Não usado |
| 32 | – | Diodo de embreagem A / C |
| 33 | – | diodo CEE |
| 34 | – | Diodo One Touch Integrated Start (OTIS) |
| 35 | 10A | Executar / Iniciar |
2010
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Interruptor de freio (luz de freio alto) |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Intertravamento de mudança de marcha |
| 6 | 20A | Indicador dianteiro direito / indicador dianteiro esquerdo, luzes de freio / indicadores traseiros |
| 7 | 10A | Farol baixo esquerdo |
| oito | 10A | Farol baixo direito |
| nove | 15A | Lâmpadas internas |
| dez | 15A | Luz de fundo do painel de instrumentos |
| onze | 10A | Não usado (sobressalente) |
| 12 | 7,5A | Espelhos de energia |
| 13 | 5A | SYNC® |
| quatorze | 10A | Não usado (sobressalente) |
| quinze | 10A | Ar recirculado, Ar condicionado |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Fechaduras elétricas, desbloqueio de tronco |
| 18 | 20A | Assentos aquecidos |
| dezenove | 25A | Não usado (sobressalente) |
| vinte | 15A | Conector de ligação de dados |
| 21 | 15A | Faróis de nevoeiro, indicador de luz de nevoeiro |
| 22 | 15A | Luzes de estacionamento |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas sob demanda, lâmpadas tronco |
| 26 | 10A | Conjunto de instrumentos |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio (Iniciar) |
| 29 | 5A | Conjunto de instrumentos (executar / iniciar) |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | Não usado (sobressalente) |
| 32 | 10A | Módulo de controle de estresse |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Não usado (sobressalente) |
| 35 | 10A | Sistema de travagem antibloqueio (ABS) |
| 36 | 5A | Módulo do sistema anti-roubo passivo (PATS) |
| 37 | 10A | Ar condicionado (iniciar / iniciar) |
| 38 | 20A | Subwoofer |
| 39 | 20A | Rádio, display central de informações, painel eletrônico de acabamento |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Luzes do interruptor de bloqueio da porta / teto solar, espelho retrovisor interno com escurecimento automático, iluminação ambiente |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Não usado (sobressalente) |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Limpadores de pára-brisa dianteiro (lógica) |
| 46 | 7,5A | Sistema de detecção de passageiro dianteiro |
| 47 | 30A (disjuntor) | Teto solar, janelas elétricas |
| 48 | – | Relé acessório atrasado |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis na caixa de distribuição elétrica (2010)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 15A | Espelho aquecido |
| 2 | 30A | Descongelamento traseiro |
| 3 | 20A | Power Point |
| 4 | 20A | Bomba de combustivel |
| cinco | 10A | Módulo de controle do trem de força (PCM) mantém a energia viva, ventilação do canister |
| 6 | 15A | Direção alternativa |
| 7 | 10A | Revertendo as luzes |
| oito | – | Não usado |
| nove | 40A | Motor do Sistema de Frenagem Antibloqueio (ABS) |
| dez | 30A | Limpa pára-brisas |
| onze | 30A | Entrada |
| 12 | 40A | Fã |
| 13 | 10A | embreagem de ar condicionado |
| quatorze | 10A | Bobina de Relé PCM |
| quinze | 20A | Power Point |
| dezesseis | 20A | Ventilador de resfriamento – baixo |
| 17 | 30A | Ventilador de resfriamento – alto |
| 18 | 20A | Solenóide ABS |
| dezenove | – | Não usado |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | Relé de degelo traseiro | |
| 21B | – | Não usado |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | 10A | Injetor de combustível |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 15A | PCM – componentes do trem de força relacionados à emissão |
| 27 | – | Não usado |
| 28 | 15A | PCM |
| 29 | 15A | Ignição |
| 30A | – | Relé do ventilador de resfriamento de baixa velocidade |
| 30B | – | Iniciador de revezamento |
| 30C | – | Não usado |
| 30D | – | Relé do ventilador de refrigeração de alta velocidade |
| 31A | – | Relé de luz reversa |
| 31B | – | Relé da bomba de combustivel |
| 31C | – | Relé de potência do limpador |
| 31D | – | Não usado |
| 31E | – | Não usado |
| 31F | – | Não usado |
| 32 | – | Diodo de embreagem A / C |
| 33 | – | diodo CEE |
| 34 | – | Diodo de partida integrado de uma chave (OTIS) |
| 35 | 10A | Executar / Iniciar |
2011
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Interruptor de freio (luz de freio alto) |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Intertravamento de mudança de marcha |
| 6 | 20A | Indicador dianteiro direito / indicador dianteiro esquerdo, luzes de freio / indicadores traseiros |
| 7 | 10A | Farol baixo esquerdo |
| oito | 10A | Farol baixo direito |
| nove | 15A | Lâmpadas internas |
| dez | 15A | Luz de fundo do painel de instrumentos |
| onze | 10A | Não usado (sobressalente) |
| 12 | 7,5A | Espelhos de energia |
| 13 | 5A | SYNC® |
| quatorze | 10A | Não usado (sobressalente) |
| quinze | 10A | Ar recirculado, Ar condicionado |
| dezesseis | 15A | Módulo de Sistema de Posicionamento Global (GPS) |
| 17 | 20A | Fechaduras elétricas, desbloqueio de tronco |
| 18 | 20A | Assentos aquecidos |
| dezenove | 25A | Não usado (sobressalente) |
| vinte | 15A | Conector de ligação de dados |
| 21 | 15A | Faróis de nevoeiro, indicador de luz de nevoeiro |
| 22 | 15A | Luzes de estacionamento |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | buzina |
| 25 | 10A | Lâmpadas sob demanda, lâmpadas tronco |
| 26 | 10A | Conjunto de instrumentos |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio (Iniciar) |
| 29 | 5A | Conjunto de instrumentos (executar / iniciar) |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | Não usado (sobressalente) |
| 32 | 10A | Módulo de controle de estresse |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Não usado (sobressalente) |
| 35 | 10A | Sistema de travagem antibloqueio (ABS) |
| 36 | 5A | Módulo do sistema anti-roubo passivo (PATS) |
| 37 | 10A | Ar condicionado (ligado / ligado) |
| 38 | 20A | Subwoofer |
| 39 | 20A | Rádio, display central de informações, painel eletrônico de acabamento |
| 40 | 20A | Não usado (sobressalente) |
| 41 | 15A | Luzes do interruptor de bloqueio da porta / teto solar, espelho retrovisor interno com escurecimento automático, iluminação ambiente |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Retransmissão de assentos aquecidos |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Limpadores de pára-brisa dianteiro (lógica) |
| 46 | 7,5A | Sistema de detecção de passageiro dianteiro |
| 47 | 30A (disjuntor) | Teto solar, janelas elétricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2011)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 15A | Espelho aquecido |
| 2 | 30A | Descongelamento traseiro |
| 3 | 20A | Power Point |
| 4 | 20A | Bomba de combustivel |
| cinco | 10A | Módulo de controle do trem de força (PCM) mantém a energia viva, ventilação do canister |
| 6 | 15A | Direção alternativa |
| 7 | 10A | Revertendo as luzes |
| oito | – | Não usado |
| nove | 40A | Motor do Sistema de Frenagem Antibloqueio (ABS) |
| dez | 30A | Limpa pára-brisas |
| onze | 30A | Entrada |
| 12 | 40A | Fã |
| 13 | 10A | embreagem de ar condicionado |
| quatorze | 10A | Bobina de Relé PCM |
| quinze | 20A | Power Point |
| dezesseis | 20A | Ventilador de resfriamento – baixo |
| 17 | 30A | Ventilador de resfriamento – alto |
| 18 | 20A | Solenóide ABS |
| dezenove | – | Não usado |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | Relé de degelo traseiro | |
| 21B | – | Não usado |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | 10A | Injetor de combustível |
| 23 | – | Não usado |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 15A | PCM – componentes do trem de força relacionados à emissão |
| 27 | – | Não usado |
| 28 | 15A | PCM |
| 29 | 15A | Ignição |
| 30A | – | Relé do ventilador de resfriamento de baixa velocidade |
| 30B | – | Iniciador de revezamento |
| 30C | – | Não usado |
| 30D | – | Relé do ventilador de refrigeração de alta velocidade |
| 31A | – | Relé de luz reversa |
| 31B | – | Relé da bomba de combustivel |
| 31C | – | Relé de potência do limpador |
| 31D | – | Não usado |
| 31E | – | Não usado |
| 31F | – | Não usado |
| 32 | – | Não usado |
| 33 | – | diodo CEE |
| 34 | – | Diodo de partida integrado de uma chave (OTIS) |
| 35 | 10A | Executar / Iniciar |
