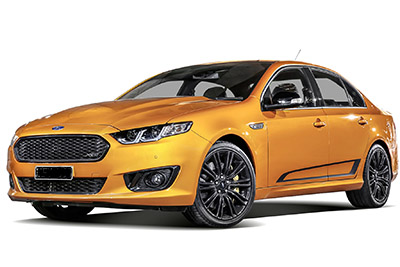

Neste artigo consideramos a sétima geração do Ford Falcon (FG-X) após o facelift, produzido de 2013 a 2016. Aqui você encontra os esquemas das caixas de fusíveis do Ford Falcon 2013, 2014, 2015 e 2016 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e descobrir a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Falcon 2013-2016
O fusível do isqueiro (tomada) do Ford Falcon é o fusível №15 na caixa de fusíveis do painel.
Caixa de fusíveis do compartimento do passageiro
Localização da caixa de fusíveis
Ele está localizado atrás do painel do lado do motorista.
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés no habitáculo
| Não. | Ampères | Cor | Circuitos protegidos | Taper |
|---|---|---|---|---|
| 1 | dez | vermelho | Interruptor indicador / módulo de memória (assento) | Ignição |
| 2 | quinze | Azul | Chave de bobina (6 e 8 cilindros) | Ignição |
| 3 | 7,5 | castanha | Airbag | Ignição |
| 4 | quinze | Azul | Luzes de marcha atrás, assistência de estacionamento | Ignição |
| cinco | dez | vermelho | ASN / ABS | Ignição |
| 6 | cinco | bronzeador | SEU | Ignição |
| 7 | quinze | Azul | Pare as luzes, (PCM) | Ignição |
| oito | quinze | Azul | Luzes acesas o dia todo | Ignição |
| nove | dez | vermelho | Transmissão | Ignição |
| dez | vinte | Amarelo | Bomba lavadora de pára-brisa | Acessório |
| onze | – | – | Não usado | – |
| 12 | – | – | Não usado | – |
| 13 | – | – | Não usado | – |
| quatorze | dez | vermelho | Celular | Acessório |
| quinze | vinte | Amarelo | Plugue | Acessório |
| dezesseis | vinte | Amarelo | Amplificador | Bateria |
| 17 | quinze | Azul | Luzes piscantes / de advertência de perigo | Bateria |
| 18 | quinze | Azul | Caixa de câmbio (I4) | Bateria |
| dezenove | 7,5 | castanha | Espelhos elétricos, relé desembaçador traseiro, espelho eletrocromático | Acessório |
| vinte | dez | vermelho | Módulo de controle do corpo | Acessório |
| 21 | 7,5 | castanha | Celular | Bateria |
| 22 | vinte | Amarelo | Fechaduras | Bateria |
| 23 | quinze | Azul | Luzes traseiras / de estacionamento, luzes do interruptor, visor, grupo, centro de controle interno | Bateria – Relé de cauda |
| 24 | cinco | bronzeador | Módulo de controle do corpo / SDLC | Bateria |
| 25 | quinze | Azul | Gasolina: iluminação interior, sensor solar, mudança de marcha (sequencial desportivo), sensor de chuva
EcoLPi: circuito de economia de bateria BCM (pré-ignição PCM, FEED 40 e fusível 41) |
Bateria / economia de bateria |
| 26 | trinta | Verde | Reboque | Bateria |
| 27 | dez | vermelho | HIM, alarme, conector de diagnóstico | Bateria |
| 28 | quinze | Azul | Centro de controle interno, display | Bateria |
| 29 | dez | vermelho | Conjunto de instrumentos, módulo de controle do corpo | Ignição |
| trinta | quinze | Azul | Injetores (gasolina) (6 e 8 cilindros) | Ignição |
| 31 | trinta | Rosa | Janelas dianteiras elétricas | Bateria, relé de janela alternada BCM |
| 32 | trinta | Rosa | Vidros elétricos traseiros | |
| 33 | trinta | Rosa | Assentos Elétricos | Bateria |
| 34 | – | – | Não usado | – |
| 35 | – | – | Não usado | – |
| 36 | – | – | Não usado | – |
| 37 | – | – | Não usado | – |
| 38 | – | – | Não usado | – |
| 39 | – | – | Não usado | – |
| Fusíveis adicionais – localizados acima da caixa de fusíveis do painel (apenas EcoLPi) | ||||
| 40 | dez | vermelho | Iluminação interior, sensor solar, mudança de velocidades (sequencial desportivo) – EcoLPi, sensor de chuva | Bateria / economia de bateria |
| 41 | cinco | bronzeador | Sensor de nível do tanque de combustível – EcoLPi | Bateria / economia de bateria |
| Retransmissão | ||||
| R1 | – | Branco | Ignição | Ignição |
| R2 | – | Branco | Janelas eletricas | BCM comutado |
| R3 | – | Branco | Acessório | Acessório |
| R4 | – | Preto | Luzes traseiras | Interruptor |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagramas de caixa de fusíveis
Gasolina 6 cilindros
Atribuição de fusíveis e relés no compartimento do motor (gasolina de 6 cilindros)
| Não. | Ampères | Cor | Circuitos protegidos |
|---|---|---|---|
| F1 | 200 | Preto – fusível integrado | Diretor |
| F2 | cinquenta | Preto – fusível integrado | Bate 1 |
| F3 | cinquenta | Preto – fusível integrado | Beats 2 |
| F4 | 40 | Preto – fusível integrado | Bate 3 |
| F5 | cinquenta | Preto – fusível integrado | Eng |
| F6 | 60 | Preto – fusível integrado | Ignição |
| F7 | 40 | Preto – fusível integrado | Retroiluminação (desembaciamento) |
| F8 | trinta | Verde | CEE (PCM), IMCC, VCT |
| F9 | vinte | Amarelo | ele vai |
| F10 | – | – | Não usado |
| F11 | quinze | Azul | Compressor de ar condicionado |
| F12 | cinco | bronzeador | CAP CEE (PCM) |
| F13 | 25 | Natural | Limpador de pára-brisa dianteiro |
| F14 | – | – | – |
| F15 | 25 | Natural | Faróis – lâmpadas do projetor (baixo) |
| F 16 | cinco | bronzeador | Grupo |
| F17 | quinze | Azul | buzina |
| F18 | trinta | Verde | Combustível |
| F19 | vinte | Amarelo | Luz de nevoeiro |
| F20 | vinte | Amarelo | Interruptor de ignição, alternador, bobina de relé, ventilador, ignição, acessório |
| F21 | vinte | Amarelo | Farol – Superior – Direita |
| F22 | vinte | Amarelo | Farol – Cima – Esquerda |
| F23 | quinze | Azul | Transmissão (bateria) |
| F24 | quinze | Azul | Lampe frontale – Low / High-Projector-RH |
| F25 | quinze | Azul | Lampe frontale – Projetor baixo / alto-LH |
| F26 | 40 | Verde | Ventilador 1 |
| F27 | trinta | Rosa | Entrada |
| F28 | 40 | Verde | Ventilador – Ar condicionado |
| F29 | trinta | Rosa | ABS 2 DSC2 (DSC VR) |
| F30 | 40 | Verde | ABS1 DSC1 (DSC MR) |
| F31 | 40 | Verde | Ventilador 2 |
| F32 | 40 | Verde | Acessório |
| Retransmissão | |||
| 1 | Preto | Farol (projetor) – Continue com Alto (LH) | |
| 2 | Preto | Farol (projetor) – Continue com Alto (RH) | |
| 3 | Branco | CEE (PCM) | |
| 4 | Branco | Retroiluminação (desembaciamento) | |
| cinco | Verde | Ventilador 2 | |
| 6 | Preto | Combustível | |
| 7 | Preto | buzina | |
| nove | Preto | WAC (Compressor de Ar Condicionado) | |
| dez | Branco | Fan 3 | |
| onze | Branco | Ventilador 1 | |
| 12 | Branco | Farol (inferior) | |
| 13 | Branco | Farol (alto) | |
| quatorze | Preto | Entrada | |
| dezesseis | Preto | Névoa | |
| R18 | Preto | Luzes de ré (6 velocidades automáticas) localizadas na frente da caixa de fusíveis do compartimento do motor no compartimento do motor |
|
| Diodo | |||
| quinze | Preto | CEE (PCM) | |
| 17 | Preto | Entrada | |
| Resistência | |||
| oito | Verde | Entrada |
EcoLPi
Anúncios publicitários
Alocação de fusíveis e relés no compartimento do motor (EcoLPi)
| Não. | Ampères | Cor | Circuitos protegidos |
|---|---|---|---|
| F1 | 200 | Preto – fusível integrado | Diretor |
| F2 | cinquenta | Preto – fusível integrado | Bate 1 |
| F3 | cinquenta | Preto – fusível integrado | Beats 2 |
| F4 | 40 | Preto – fusível integrado | Bate 3 |
| F5 | cinquenta | Preto – fusível integrado | Eng |
| F6 | 60 | Preto – fusível integrado | Ignição |
| F7 | 40 | Preto – fusível integrado | Retroiluminação (desembaciamento) |
| F8 | trinta | Verde | EEC (PCM), bobinas de relé de GLP, relé de desvio de GLP e fonte de alimentação de bomba a jato, IMCC, VCT |
| F9 | vinte | Amarelo | ele vai |
| F10 | vinte | Amarelo | Injetor, módulo LPG (motor LPG) |
| F11 | quinze | Azul | Compressor de ar condicionado |
| F12 | cinco | bronzeador | Módulo CEE (PCM) e GPL KAP |
| F13 | 25 | Natural | Limpador de pára-brisa dianteiro |
| F14 | – | – | – |
| F15 | 25 | Natural | Faróis – lâmpadas do projetor (baixo) |
| F 16 | cinco | bronzeador | Grupo |
| F17 | quinze | Azul | buzina |
| F18 | vinte | Amarelo | Combustível (GLP) |
| F19 | vinte | Amarelo | Luz de nevoeiro |
| F20 | vinte | Amarelo | Interruptor de ignição, alternador, bobina de relé, ventilador, ignição, acessório |
| F21 | vinte | Amarelo | Farol – Superior – Direita |
| F22 | vinte | Amarelo | Farol – Cima – Esquerda |
| F23 | quinze | Azul | Transmissão (bateria) |
| F24 | quinze | Azul | Farol – Baixo / Alto – Projetor-RH |
| F25 | quinze | Azul | Farol – Baixo / Alto – Projetor-LH |
| F26 | 40 | Verde | Ventilador 1 |
| F27 | trinta | Rosa | Entrada |
| F28 | 40 | Verde | Ventilador – Ar condicionado |
| F29 | trinta | Rosa | ABS 2 DSC2 (DSC VR) |
| F30 | 40 | Verde | ABS1 DSC1 (DSC MR) |
| F31 | 40 | Verde | Ventilador 2 |
| F32 | 40 | Verde | Acessório |
| Retransmissão | |||
| 1 | – | Preto | Farol (projetor) – Continue com Alto (LH) |
| 2 | – | Preto | Farol (projetor) – Continue com Alto (RH) |
| 3 | – | Branco | EEC (PCM) (motor LPG) |
| 4 | – | Branco | Retroiluminação (desembaciamento) |
| cinco | – | Verde | Ventilador 2 |
| 6 | – | Preto | Combustível |
| 7 | – | Preto | buzina |
| nove | – | Preto | WAC (Compressor de Ar Condicionado) |
| dez | – | Branco | Fan 3 |
| onze | – | Branco | Ventilador 1 |
| 12 | – | Branco | Farol (inferior) |
| 13 | – | Branco | Farol (alto) |
| quatorze | – | Preto | Entrada |
| dezesseis | – | Preto | Névoa |
| Diodo | |||
| quinze | – | Preto | CEE (PCM) |
| 17 | – | Preto | Entrada |
| Resistência | |||
| oito | – | Verde | Entrada |
| Fusíveis e relés adicionais localizados próximos ao módulo de controle do trem de força (PCM) no compartimento do motor | |||
| GPL1 | – | Preto | Solenóide da bomba de jato do tanque de combustível (apenas Ute) |
| GPL2 | – | Preto | Solenóide de bloqueio do tanque de combustível |
| GPL3 | – | Preto | Luzes reversas |
| GPL 4A | – | – | Não usado |
| GPL 4B | dez | vermelho | Bobinas de relé (bloqueio, desvio e bomba a jato) Solenóides – Bomba de desvio e jato (motor GLP) |
| GPL5 | – | Preto | Solenóide de desvio do regulador |
| GPL6 | – | Preto | Solenóide de bloqueio do regulador |
Anúncios publicitários
EcoBoost l4
Alocação de fusíveis e relés no compartimento do motor (EcoBoost I4)
| Não. | Ampères | Cor | Circuitos protegidos |
|---|---|---|---|
| F1 | 200 | Preto – fusível integrado | Diretor |
| F2 | cinquenta | Preto – fusível integrado | Bate 1 |
| F3 | cinquenta | Preto – fusível integrado | Beats 2 |
| F4 | 40 | Preto – fusível integrado | Bate 3 |
| F5 | cinquenta | Preto – fusível integrado | Eng |
| F6 | 60 | Preto – fusível integrado | Ignição |
| F7 | 40 | Preto – fusível integrado | Retroiluminação (desembaciamento) |
| F8 | trinta | Verde | Bobina de relé VPWR 1 (ECM, EEC) (WAC e bomba de combustível) |
| F9 | vinte | Amarelo | VPWR 2, HEGO, UEGO, Purga do Cannister, Tl VCT (Admissão e Exaustão) |
| F10 | quinze | Azul | VPWR 4 |
| F11 | quinze | Azul | Compressor de ar condicionado |
| F12 | cinco | bronzeador | CAP CEE (ECM) |
| F13 | 25 | Natural | Limpador de pára-brisa dianteiro |
| F14 | – | – | – |
| F15 | 25 | Natural | Faróis – lâmpadas do projetor (baixo) |
| F 16 | cinco | bronzeador | Grupo |
| F17 | quinze | Azul | buzina |
| F18 | trinta | Verde | Combustível |
| F19 | vinte | Amarelo | Farol de nevoeiro (se equipado) |
| F20 | vinte | Amarelo | Interruptor de ignição, alternador, bobina de relé, ventilador, ignição, acessório |
| F21 | vinte | Amarelo | Farol – Superior – Direita |
| F22 | vinte | Amarelo | Farol – Cima – Esquerda |
| F23 | quinze | Azul | VPWR 3 – VRVS, ECBV (válvula solenóide do regulador de vácuo, válvula de desvio do compressor eletrônico) |
| F24 | quinze | Azul | Farol – Baixo / Alto – Projetor-RH |
| F25 | quinze | Azul | Farol – Baixo / Alto – Projetor-LH |
| F26 | – | – | Não usado |
| F27 | trinta | Rosa | Entrada |
| F28 | 40 | Verde | Ventilador – Ar condicionado |
| F29 | trinta | Rosa | ABS 2 DSC2 (DSC VR) |
| F30 | 40 | Verde | ABS1 DSC1 (DSC MR) |
| F31 | – | – | Não usado |
| F32 | 40 | Verde | Acessório |
| F33 | 80 | – | Ventilador de refrigeração do motor (fusível Midi) |
| Retransmissão | |||
| 1 | – | Preto | Farol (projetor) – Continue com Alto (LH) |
| 2 | – | Preto | Farol (projetor) – Continue com Alto (RH) |
| 3 | – | Branco | CEE (ECM / PCM) |
| 4 | – | Branco | Retroiluminação (desembaciamento) |
| cinco | – | – | Não usado |
| 6 | – | Preto | Combustível |
| 7 | – | Preto | buzina |
| nove | – | Preto | WAC (Compressor de Ar Condicionado) |
| dez | – | – | Não usado |
| onze | – | – | Não usado |
| 12 | – | Branco | Farol (inferior) |
| 13 | – | Branco | Farol (alto) |
| quatorze | – | Preto | Entrada |
| dezesseis | – | Preto | Névoa |
| R18 | – | Preto | Luzes de ré (transmissão automática de 6 velocidades) |
| Diodo | |||
| quinze | – | Preto | CEE (ECM / PCM) |
| 17 | – | Preto | Entrada |
| Resistência | |||
| oito | – | Verde | Entrada |
V8
Anúncios publicitários
Alocação de fusíveis e relés no compartimento do motor (V8)
| Não. | Ampères | Cor | Circuitos protegidos |
|---|---|---|---|
| F1 | 200 | Preto – fusível integrado | Diretor |
| F2 | cinquenta | Preto – fusível integrado | Bate 1 |
| F3 | cinquenta | Preto – fusível integrado | Beats 2 |
| F4 | 40 | Preto – fusível integrado | Motor V8 de partida |
| F5 | cinquenta | Preto – fusível integrado | Eng |
| F6 | 60 | Preto – fusível integrado | Ignição |
| F7 | 40 | Preto – fusível integrado | Retroiluminação (desembaciamento) |
| F8 | trinta | Verde | CEE (PCM), IMCC, VCT |
| F9 | vinte | Amarelo | ele vai |
| F10 | – | – | Não usado |
| F11 | quinze | Azul | Compressor de ar condicionado |
| F12 | cinco | bronzeador | CAP CEE (PCM) |
| F13 | 25 | Natural | Limpador de pára-brisa dianteiro |
| F14 | – | – | Não usado |
| F15 | 25 | Natural | Faróis – lâmpadas do projetor (baixo) |
| F 16 | cinco | bronzeador | Grupo |
| F17 | quinze | Azul | buzina |
| F18 | trinta | Verde | Combustível |
| F19 | vinte | Amarelo | Luz de nevoeiro |
| F20 | vinte | Amarelo | Interruptor de ignição, alternador, bobina de relé, ventilador, ignição, acessório |
| F21 | vinte | Amarelo | Farol – Superior – Direita |
| F22 | vinte | Amarelo | Farol – Cima – Esquerda |
| F23 | quinze | Azul | Transmissão (bateria) |
| F24 | quinze | Azul | Lampe frontale – Low / High-Projector-RH |
| F25 | quinze | Azul | Lampe frontale – Projetor baixo / alto-LH |
| F26 | – | – | – |
| F27 | trinta | Rosa | Batt motor 3 V8 |
| F28 | 40 | Verde | Ventilador – Ar condicionado |
| F29 | trinta | Rosa | ABS 2 DSC2 (DSC VR) |
| F30 | 40 | Verde | ABS 1 DSC1 (DSC MR) |
| F31 | – | – | – |
| F32 | 40 | Verde | Acessório |
| F33 | 80 | – | Motor V8 com ventilador de refrigeração do motor |
| Retransmissão | |||
| 1 | – | Preto | Farol (projetor) – Continue com Alto (LH) |
| 2 | – | Preto | Farol (projetor) – Continue com Alto (RH) |
| 3 | – | Branco | CEE (PCM) |
| 4 | – | Branco | Retroiluminação (desembaciamento) |
| cinco | – | – | – |
| 6 | – | Preto | Combustível |
| 7 | – | Preto | buzina |
| nove | – | Preto | WAC (Compressor de Ar Condicionado) |
| dez | – | – | – |
| onze | – | Branco | Motor V8 de partida |
| 12 | – | Branco | Farol (inferior) |
| 13 | – | Branco | Farol (alto) |
| quatorze | – | – | – |
| dezesseis | – | Preto | Névoa |
| R18 | – | Preto | Luzes de marcha atrás (transmissão automática de 6 velocidades). Localizado na frente da caixa de fusíveis do compartimento do motor no compartimento do motor |
| Diodo | |||
| quinze | – | Preto | CEE (PCM) |
| 17 | – | Preto | Entrada |
| Resistência | |||
| oito | – | Verde | Entrada |
