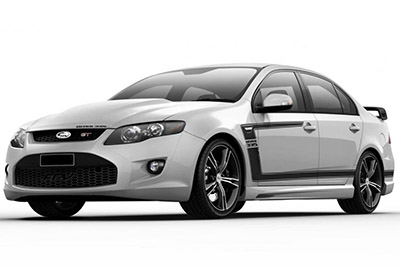

Neste artigo consideramos a sétima geração do Ford Falcon (FG) antes de um facelift, produzido de 2011 a 2012. Aqui você encontrará os esquemas das caixas de fusíveis do Ford Falcon 2011 e 2012 , obtenha informações sobre a localização dos painéis do fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Layout do fusível Ford Falcon 2011-2012
O fusível do isqueiro (tomada) do Ford Falcon é o fusível №15 na caixa de fusíveis do painel.
Caixa de fusíveis do compartimento do passageiro
Localização da caixa de fusíveis
Ele está localizado atrás do painel do lado do motorista.
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés no habitáculo
| Não. | Ampères | Cor | Circuitos protegidos | Taper |
|---|---|---|---|---|
| 1 | dez | vermelho | Interruptor indicador / módulo de memória (assento) | Ignição |
| 2 | quinze | Azul | Coil driver | Ignição |
| 3 | 7,5 | castanha | Airbag | Ignição |
| 4 | quinze | Azul | Luzes de marcha atrás, assistência de estacionamento reverso | Ignição |
| cinco | dez | vermelho | ASN / ABS | Ignição |
| 6 | cinco | bronzeador | SEU | Ignição |
| 7 | quinze | Azul | Luzes de parada, (PCM, ABS) | Ignição |
| oito | – | – | Não usado | – |
| nove | dez | vermelho | Transmissão | Ignição |
| dez | vinte | Amarelo | Bomba lavadora de pára-brisa | Acessório |
| onze | – | – | Não usado | – |
| 12 | – | – | Não usado | – |
| 13 | – | – | Não usado | – |
| quatorze | quinze | Azul | Celular | Acessório |
| quinze | vinte | Amarelo | Plugue | Acessório |
| dezesseis | vinte | Amarelo | Amplificador | Bateria |
| 17 | quinze | Azul | Luzes piscantes / de advertência de perigo | Bateria |
| 18 | quinze | Azul | Transmissão (* se F23 não estiver instalado) (* Consulte a caixa de fusíveis do motor para ver se F23 está instalado.) | Bateria |
| dezenove | 7,5 | castanha | Espelhos elétricos, relé desembaçador traseiro, espelho eletrocromático | Acessório |
| vinte | dez | vermelho | Módulo de controle da carroceria, centro de controle interno | Acessório |
| 21 | 7,5 | castanha | Celular | Bateria |
| 22 | vinte | Amarelo | Fechaduras | Bateria |
| 23 | quinze | Azul | Luzes traseiras / de estacionamento, iluminação do interruptor, visor, grupo | Bateria – Relé de cauda |
| 24 | cinco | bronzeador | Módulo de controle do corpo | Bateria |
| 25 | quinze | Azul | Gasolina: iluminação interna, antena, sensor solar, troca de marcha (sequencial esportivo),
EcoLPi: circuito de economia de bateria BCM (pré-ignição PCM, FEED 40 e fusível 41) |
Bateria / economia de bateria |
| 26 | trinta | Verde | Reboque | Bateria |
| 27 | dez | vermelho | HIM, alarme, conector de diagnóstico | Bateria |
| 28 | quinze | Azul | Centro de controle interno, display | Bateria |
| 29 | dez | vermelho | Conjunto de instrumentos, módulo de controle do corpo, centro de controle interno | Ignição |
| trinta | quinze | Azul | Injetores (gasolina) | Ignição |
| 31 | trinta | Rosa | Janelas dianteiras elétricas | Bateria, relé de janela alternada BCM |
| 32 | trinta | Rosa | Vidros elétricos traseiros | |
| 33 | trinta | Rosa | Assentos Elétricos | Bateria |
| 34 | – | – | Não usado | – |
| 35 | – | – | Não usado | – |
| 36 | – | – | Não usado | – |
| 37 | – | – | Não usado | – |
| 38 | – | – | Não usado | – |
| 39 | – | – | Não usado | – |
| 40 | dez | vermelho | Iluminação interior, antena, sensor solar, troca de marchas (esportes sequenciais) – EcoLPi | Bateria / economia de bateria |
| 41 | cinco | bronzeador | Sensor de nível do tanque de combustível – EcoLPi | Bateria / economia de bateria |
| Retransmissão | ||||
| R1 | Branco | – | Ignição | Ignição |
| R2 | Branco | – | Janelas eletricas | BCM comutado |
| R3 | Branco | – | Acessório | Acessório |
| R4 | Preto | – | Luzes traseiras | Interruptor |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés no compartimento do motor
| Não. | Ampères | Cor | Circuitos protegidos |
|---|---|---|---|
| F1 | 200 | Preto – fusível integrado | Diretor |
| F2 | cinquenta | Preto – fusível integrado | Bate 1 |
| F3 | cinquenta | Preto – fusível integrado | Beats 2 |
| F4 | 40 | Preto – fusível integrado | Bate 3 |
| F5 | cinquenta | Preto – fusível integrado | Eng |
| F6 | 60 | Preto – fusível integrado | Ignição |
| F7 | 40 | Preto – fusível integrado | Retroiluminação (desembaciamento) |
| F8 | trinta | Verde | Gasolina de 6 cilindros: EEC (PCM), IMCC, VCT
EcoLPi: EEC (PCM), bobinas de relé de GLP, relé de desvio de GLP e fonte de alimentação da bomba a jato, IMCC, VCT |
| F9 | vinte | Amarelo | ele vai |
| F10 | vinte | Amarelo | Gasolina de 6 cilindros: não usada
EcoLPi: Injetor, módulo LPG (motor LPG) |
| F11 | quinze | Azul | Compressor de ar condicionado |
| F12 | cinco | bronzeador | Módulo CEE (PCM) e GPL KAP |
| F13 | 25 | Natural | Limpador de pára-brisa dianteiro |
| F14 | quinze | Azul | Farol – baixo – direito (refletor) |
| F15 | quinze | Azul | Farol – inferior – esquerdo (refletor) |
| F15 | 25 | Natural | Faróis – lâmpadas do projetor (baixo) |
| F 16 | cinco | bronzeador | Grupo |
| F17 | quinze | Azul | buzina |
| F18 | vinte | Amarelo | Combustível (GLP) |
| F19 | vinte | Amarelo | Luz de nevoeiro |
| F20 | vinte | Amarelo | Interruptor de ignição, alternador, bobina de relé, ventilador, ignição, acessório |
| F21 | vinte | Amarelo | Farol – topo – direito |
| F22 | vinte | Amarelo | Farol – superior – esquerdo |
| F23 | quinze | Azul | Transmissão (bateria) se instalado |
| F24 | quinze | Azul | Farol – baixo / alto – projetor – RH |
| F25 | quinze | Azul | Farol – baixo / alto – projetor-LH |
| F26 | 40 | Verde | Ventilador 1 |
| F27 | trinta | Rosa | Entrada |
| F28 | 40 | Verde | Ventilador – Ar condicionado |
| F29 | trinta | Rosa | ABS 2 DSC2 (DSC VR) |
| F30 | 40 | Verde | ABS 1 DSC1 (DSC MR) |
| F31 | 40 | Verde | Ventilador 2 |
| F32 | 40 | Verde | Acessório |
| Retransmissão | |||
| 1 | – | Preto | Farol (projetor) – continue com alto (LH) |
| 2 | – | Preto | Farol (holofote) – continue para cima (RH) |
| 3 | – | Branco | CEE (PCM) |
| 4 | – | Branco | Retroiluminação (desembaciamento) |
| cinco | – | Verde | Ventilador 2 |
| 6 | – | Preto | Combustível |
| 7 | – | Preto | buzina |
| nove | – | Preto | WAC (compressor de ar condicionado) |
| dez | – | Branco | Fan 3 |
| onze | – | Branco | Ventilador 1 |
| 12 | – | Branco | Farol (fraco) |
| 13 | – | Branco | Farol (alto) |
| quatorze | – | Preto | Entrada |
| dezesseis | – | Preto | Névoa |
| R18 | – | Preto | Luzes de marcha-atrás (gasolina de 6 cilindros; transmissão automática de 6 velocidades) (localizadas na frente da caixa de fusíveis do compartimento do motor) |
| Diodo | |||
| quinze | – | Preto | CEE (PCM) |
| 17 | – | Preto | Entrada |
| Resistência | |||
| oito | – | Verde | Entrada |
| Fusíveis e relés adicionais localizados próximos ao módulo de controle do trem de força (PCM) no compartimento do motor | |||
| GLP 1 | – | Preto | Solenóide da bomba de jato do tanque de combustível (apenas ute) |
| GLP 2 | – | Preto | Solenóide de bloqueio do tanque de combustível |
| GLP 3 | – | Preto | Luzes reversas |
| GPL 4A | – | – | Não usado |
| GPL 4B | dez | vermelho | Bobinas de relé (bloqueio, desvio e bomba a jato) Solenóides – Bomba de desvio e jato (motor GLP) |
| GLP 5 | – | Preto | Solenóide de desvio do regulador |
| LPG 6 | – | Preto | Solenóide de bloqueio do regulador |
