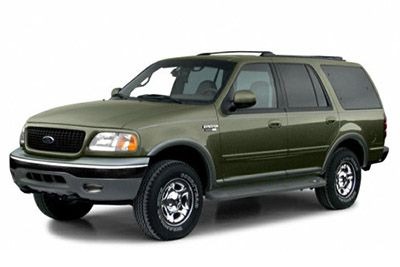

Neste artigo consideramos a primeira geração da Ford Expedition (UN93), produzida de 1997 a 2002. Aqui você encontrará os esquemas das caixas de fusíveis da Ford Expedition 1997, 1998, 1999, 2000, 2001 e 2002 , obter informações sobre a localização das os painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relé.
Contents
Layout de fusível Ford Expedition 1997-2002
Os fusíveis do isqueiro / tomada da Ford Expedition são fusíveis №3 (isqueiro) na caixa de fusíveis do painel e fusíveis №10 (tomada auxiliar no painel), № 11 (tomada do console auxiliar) no motor da caixa de fusíveis compartimento (1997-1998). Desde 1999 – fusível №3 (isqueiro) na caixa de fusíveis do painel e fusíveis №1 (Power Point), №4 (console de PowerPoint) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado abaixo e à esquerda do volante, próximo ao pedal do freio.
Caixas de fusíveis do compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor.
1997-1998
1999-2002
Os fusíveis principais da bateria ( megafusíveis ) estão localizados no compartimento do motor próximo à bateria.
Os minifusíveis do motor estão localizados no lado do motorista do compartimento do motor.
Diagramas de caixa de fusíveis
Anúncios publicitários
1997
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (1997)
| Número de localização | Amperagem | A descrição |
|---|---|---|
| 1 | 15 amperes | Parar / luzes piscando |
| 2 | 5 amperes | Conjunto de instrumentos, computador de bordo |
| 3 | 25 amperes | Mais leve |
| 4 | 5 amperes | Módulo de luz automática, relé de farol, trava de entrada remota com módulo de personalidade (RAP), espelhos de energia |
| cinco | 15 amperes | Embreagem de ar condicionado (A / C), relé de ventilador híbrido, luzes de ré, controle de velocidade, DRL, atuador de porta de mistura do painel, módulo de direção com orifício variável eletrônico (EVO) |
| 6 | 5 amperes | Módulo eletrônico genérico (GEM), bloqueio de mudança, módulo de suspensão a ar, relé de luz de fundo aquecido (HBL), sensor de direção, computador de bordo, bússola |
| 7 | 5 amperes | Ventilador do console, bobina de relé do ventilador auxiliar |
| oito | 5 amperes | GEM, rádio, módulo RAP |
| nove | – | Não usado |
| dez | – | Não usado |
| onze | 30 amperes | Motor do limpador dianteiro, motor do lavador |
| 12 | 5 amperes | Conector de ferramenta de verificação OBDII |
| 13 | 15 amperes | Interruptor liga / desliga do freio, interruptor de pressão do freio |
| quatorze | 15 amperes | Iluminação interna, relé temporizado para acessórios, relé do limpador traseiro |
| quinze | 5 amperes | GEM, Módulo de Sistema Antifurto Passivo (PATS) |
| dezesseis | 20 amperes | Farol alto, indicador de farol alto |
| 17 | 10 amperes | Espelhos aquecidos, interruptor de espelho aquecido |
| 18 | 5 amperes | Iluminação de instrumentos e interruptores |
| dezenove | 10 amperes | Monitor de diagnóstico de airbag, painel de instrumentos |
| vinte | 5 amperes | GEM, módulo de suspensão a ar |
| 21 | 15 amperes | Relé de partida, fusível # 20 da caixa de junção |
| 22 | 10 amperes | Monitor de diagnóstico de airbag |
| 23 | 10 amperes | Sinal de mudança eletrônico, solenóides de vácuo 4WD, relé de carga da bateria de reboque, atuador da porta do ar condicionado do console, mix auxiliar e atuadores de porta de modo, módulo de interruptor auxiliar do potenciômetro |
| 24 | 10 amperes | Relé I / P do soprador, caixa de fusíveis de junção # 7 |
| 25 | 5 amperes | Módulo 4WABS, relé de luz vermelha 4WABS |
| 26 | 10 amperes | Farol baixo direito, módulo DRL |
| 27 | 5 amperes | Relé de luz de nevoeiro, interruptor de luz principal |
| 28 | 10 amperes | Farol baixo esquerdo |
| 29 | 5 amperes | Módulo de luz automática, painel de instrumentos, luz indicadora e interruptor de controle de transmissão |
| trinta | 30 amperes | Bobinas de ignição, relés PCM, módulo PATS, capacitores de rádio |
| 31 | – | Não usado |
| Número de localização | Amperagem | A descrição |
| 1 | – | Relé de luz interior |
| 2 | – | Relé de economia de bateria |
| 3 | – | relé HBL |
| 4 | – | Um relé de pouso |
| cinco | – | Relé de temporização acessório |
Anúncios publicitários
Compartimento do motor
Alocação de fusíveis na caixa de distribuição elétrica (1997)
| Número de localização | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 20 amperes | Luzes de ré e luzes traseiras de reboque |
| 2 | 10 amperes | Monitor de diagnóstico de airbag |
| 3 | 30 amperes | Fechaduras eletricas |
| 4 | 15 amperes | Suspensão pneumática |
| cinco | 20 amperes | buzina |
| 6 | 30 amperes | Fusíveis # 3 e # 5 da caixa de minifusíveis do motor |
| 7 | 15 amperes | Luzes de estacionamento e luzes traseiras |
| oito | 30 amperes | Faróis |
| nove | 15 amperes | Faróis de nevoeiro e DRL |
| dez | 25 amperes | Tomada auxiliar do painel de instrumentos (I / P) |
| onze | 25 amperes | Tomada de energia do console auxiliar |
| 12 | 10 amperes | Limpador de pára-brisa traseiro |
| 13 | 30 amperes | Ventilador auxiliar |
| quatorze | 60 amperes | Sistema de travagem antibloqueio nas quatro rodas (4WABS) |
| quinze | 50 amperes | Compressor de suspensão a ar |
| dezesseis | 40 amperes | Bateria de reboque de carga, minifusível da caixa de fusíveis do motor # 2, minifusível da caixa de fusíveis do motor # 4 |
| 17 | 30 amperes | Motor de caixa de transferência com tração nas quatro rodas (4WD) e embreagem |
| 18 | 30 amperes | Banco do motorista com ajuste elétrico |
| dezenove | 20 amperes | Bomba de combustivel |
| vinte | 50 amperes | Energia comutada ligando a caixa de junção |
| 21 | 50 amperes | Energia comutada ligando a caixa de junção |
| 22 | 50 amperes | Caixa de junção alimentada por bateria |
| 23 | 40 amperes | Ventilador frontal |
| 24 | 30 amperes | Potência do módulo de controle do trem de força |
| 25 | 30 CB | as janelas |
| 26 | – | Não usado |
| 27 | 40 amperes | Retroiluminação e espelhos aquecidos |
| 28 | 30 amperes | Freio de reboque elétrico |
| 29 | 30 amperes | Ventilador híbrido, teto solar, janelas dobráveis |
| Número de localização | A descrição | |
| 1 | – | Não usado |
| 2 | – | Diodo PCM |
| Número de localização | A descrição | |
| 1 | – | Limpadores de alta / baixa velocidade |
| 2 | – | Limpadores de pára-brisa operam / estacionam |
| 3 | – | Relé da bomba do lava-vidros dianteiro |
| 4 | – | Relé da bomba de combustivel |
| cinco | Relé da buzina | |
| 6 | – | Relé de energia PCM |
Fusíveis da bateria primária (mega-fusíveis) (1997)
| Local | Amperagem | A descrição |
|---|---|---|
| 1 | 175 | Power Network Box Megafuse |
| 2 | 175 | Alternador megafuse |
| 3 | vinte | Mini Fusível de Campo do Alternador |
Mini caixa de fusíveis do motor (1997)
| Número de localização | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 5 amperes | Módulo de controle do trem de força (PCM) |
| 2 | 20 amperes | Luzes de parada / indicadores de reboque |
| 3 | 10 amperes | Painel de controle de áudio traseiro integrado (RICP), trocador de CD, rádio |
| 4 | 10 amperes | Luzes de degrau |
| cinco | 20 amperes | Amplificador, amplificador de subwoofer |
| 6 | – | Não usado |
1998
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (1998)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 15A | Relé piscando |
| 2 | 5A | Conjunto de instrumentos, módulo de computador aéreo (OTC) |
| 3 | 25A | Mais leve |
| 4 | 5A | Relé de luz de estacionamento, relé de farol, módulo de luz automática, módulo de personalidade antifurto remoto (RAP), interruptor de espelho elétrico |
| cinco | 15A | Sensor de faixa de transmissão digital (DTR), módulo de luz diurna (DRL), conjunto de servo / amplificador de controle de velocidade, conjunto de controle do aquecedor-A / C, atuador de porta de mistura, módulo eletrônico de orifício variável (EVO) |
| 6 | 5A | Atuador de bloqueio de engrenagem, módulo eletrônico genérico (GEM), módulo de suspensão a ar de 4 rodas (4WAS), sensor de bússola, sensor de rotação do volante, relé de grade aquecida, módulo de computador de bordo (OTC) |
| 7 | 5A | Relé de ar condicionado auxiliar, motor do ventilador do console |
| oito | 5A | Rádio, interruptor mestre, módulo de personalidade antifurto remoto (RAP) |
| nove | – | Não usado |
| dez | – | Não usado |
| onze | 30A | Relé da bomba do limpador, relé de funcionamento / estacionamento do limpador, relé para cima / baixo do limpador, motor do limpador de pára-brisa, relé da bomba do limpador traseiro |
| 12 | 5A | Conector de link de dados (DLC) |
| 13 | 15A | Interruptor liga / desliga do freio (BOO), interruptor de pressão do freio |
| quatorze | 15A | Relé de economia de bateria, relé da lâmpada interna |
| quinze | 5A | Módulo Eletrônico Genérico (GEM), Módulo do Sistema Antifurto Passivo (PATS) |
| dezesseis | 20A | Conjunto de instrumentos (sem DRL), módulo de luz diurna (DRL), farol alto (alimentação fornecida por meio de interruptor multifuncional) |
| 17 | 10A | Interruptor de luz de fundo aquecido, sinal elétrico esquerdo / espelho retrovisor aquecido, sinal elétrico direito / espelho retrovisor aquecido |
| 18 | 5A | Interruptor de luz principal, módulo eletrônico genérico (GEM), iluminação dos instrumentos (energia fornecida pelo interruptor de luz principal) |
| dezenove | 10A | Conjunto de instrumentos, monitor de diagnóstico de airbag |
| vinte | 5A | Suspensão pneumática de 4 rodas (4WAS), módulo eletrônico genérico (GEM) |
| 21 | 15A | Sensor de alcance de transmissão digital (DTR), painel de relé / fusível da caixa de junção (fusível 20) |
| 22 | 10A | Monitor de diagnóstico de airbag |
| 23 | 10A | Relé de carga da bateria de reboque, solenóide de desconexão do eixo central 4X4, solenóide de desconexão do eixo central 4X2, chave seletora de função, painel de controle traseiro integrado, solenóide de vácuo de recirculação, atuador de modo de ar condicionado auxiliar, módulo de controle de ar condicionado auxiliar |
| 24 | 10A | Seletor de função de amostra |
| 25 | 5A | Módulo do Sistema de Frenagem Antibloqueio de 4 rodas (4WABS), Relé 4WABS |
| 26 | 10A | Módulo de luz diurna (DRL), farol direito (energia fornecida pelo interruptor multifuncional) |
| 27 | 5A | Interruptor principal, relé de luz de nevoeiro |
| 28 | 10A | Farol esquerdo |
| 29 | 5A | Módulo de luz automática, painel de instrumentos, interruptor de controle de transmissão (TCS) |
| trinta | 30A | Capacitor de ruído de rádio, bobina de ignição, diodo de energia PCM, plugues de bobina |
| 31 | – | Não usado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (1998)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 20 A * | Reboque do revezamento do semáforo, reboque do revezamento do relé do semáforo |
| 2 | 10A * | Monitor de diagnóstico de airbag |
| 3 | 30 A * | Todos os relés de desbloqueio, todos os relés de bloqueio, relés de desbloqueio do driver |
| 4 | 15A * | Sendee switch com suspensão a ar |
| cinco | 20 A * | Relé da buzina |
| 6 | 30 A * | Rádio, amplificador de som premium, trocador de CD, painel de controle traseiro integrado, fonte de alimentação do subwoofer (fusível 3 e fusível 5) |
| 7 | 15A * | Interruptor de luz principal, relé de luz de estacionamento |
| oito | 30 A * | Interruptor principal, relé do farol, interruptor multifuncional |
| nove | 15A * | Módulo de luz de circulação diurna (DRL), relé de luz de nevoeiro |
| dez | 25 A * | Tomada de alimentação I / P auxiliar |
| onze | 25 A * | Tomada de alimentação do console auxiliar |
| 12 | 10A * | Relé do motor do limpador traseiro, relé do motor do limpador traseiro |
| 13 | 30A ** | Relé de ar condicionado auxiliar |
| quatorze | 60A ** | Módulo do sistema de frenagem antibloqueio de 4 rodas (4WABS) |
| quinze | 50A ** | Relé do Compressor de Suspensão a Ar em Estado Sólido |
| dezesseis | 40A ** | Relé de carga da bateria de reboque, módulo de fusível do motor (fusível 2) |
| 17 | 30A ** | Relé de mudança instantânea, relé de mudança de caixa de transferência |
| 18 | 30A ** | Amostra de pedido de assento elétrico |
| dezenove | 20A ** | Relé da bomba de combustivel |
| vinte | 50A ** | Chave de ignição (B4 e B5) |
| 21 | 50A ** | Chave de ignição (B1 e B3) |
| 22 | 50A ** | Fusível / painel de relé da caixa de junção Alimentado por bateria |
| 23 | 40A ** | Relé de descarga I / P |
| 24 | 30A ** | Relé de energia PCM, módulo de fusível do motor (fusível 1) |
| 25 | Disjuntor 30A | Painel de relé / fusível da caixa de junção, relé de atraso ACC |
| 26 | – | Não usado |
| 27 | 40A ** | Painel de relé / fusível da caixa de junção, relé de portão aquecido |
| 28 | 30A ** | Controlador eletrônico de freio de reboque |
| 29 | 30A ** | Relé de janela dobrável, relé de ventilador de resfriamento híbrido |
| * Mini Fusíveis ** Maxi Fusíveis |
Fusíveis da bateria primária (mega-fusíveis) (1998)
| Local | Amperagem | A descrição |
|---|---|---|
| 1 | 175 | Power Network Box Megafuse |
| 2 | 175 | Alternador megafuse |
| 3 | vinte | Mini Fusível de Campo do Alternador |
Mini caixa de fusíveis do motor (1998)
| Número de localização | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 5 amperes | Módulo de controle do trem de força (PCM) |
| 2 | 20 amperes | Luzes de parada / indicadores de reboque |
| 3 | 10 amperes | Painel de controle de áudio traseiro integrado (RICP), trocador de CD, rádio |
| 4 | 10 amperes | Luzes de degrau |
| cinco | 20 amperes | Amplificador, amplificador de subwoofer |
| 6 | – | Não usado |
1999
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (1999)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 25A | audio |
| 2 | 5A | Computador de viagem suspenso, controle eletrônico automático de temperatura (EATC), módulo de controle do trem de força (PCM), grupo |
| 3 | 20A | Isqueiro, conector de ferramenta de varredura OBD-II |
| 4 | 15A | Módulo de luz automática, módulo de entrada remota, espelhos, interruptor de suspensão a ar |
| cinco | 15A | Relé de embreagem AC, módulo de controle de velocidade, luz de ré, módulo EVO, interruptor de modo de ar condicionado (relé do ventilador frontal), relé de luz de funcionamento diurno |
| 6 | 5A | Cluster, computador de bordo, bússola, solenóide de travamento de mudança de marcha, módulo de suspensão a ar, módulo GEM, sensor de direção EVO |
| 7 | 5A | Relé de ventilador auxiliar A / C, ventilador de console |
| oito | 5A | Rádio, módulo de entrada remota, módulo GEM |
| nove | – | Não usado |
| dez | – | Não usado |
| onze | 30A | Relé da bomba do limpador dianteiro, relé de funcionamento / estacionamento do limpador, relé alto / baixo do limpador, motor do limpador, relé da bomba do limpador traseiro |
| 12 | – | Não usado |
| 13 | 20A | Interruptor de luz de freio (lâmpadas), sinal de mudança / sinal de mudança de direção, módulo de controle de velocidade |
| quatorze | 15A | Limpa pára-brisas traseiro, luzes do estribo, relé de economia de bateria, relé da lâmpada interior, relé de cronometragem de acessórios (vidros elétricos) |
| quinze | 5A | Interruptor da luz de freio, (controle de velocidade, bloqueio da alavanca de freio, ABS, entradas do módulo PCM), módulo GEM |
| dezesseis | 20A | Faróis (farol alto), grupo (indicador de farol alto) |
| 17 | 10A | Espelhos aquecidos, indicador do interruptor da grade aquecida |
| 18 | 5A | Iluminação dos instrumentos (dimmer de alimentação) |
| dezenove | – | Não usado |
| vinte | 5A | Módulo de áudio, suspensão pneumática nas quatro rodas (4WAS), módulo GEM |
| 21 | 15A | Relé de partida, fusível 20 |
| 22 | 10A | Módulo de airbag |
| 23 | 10A | Ar condicionado auxiliar, assentos aquecidos, carga da bateria de reboque, pisca-pisca / pisca-pisca de perigo, atuador da porta do ventilador do console |
| 24 | 10A | Interruptor do modo de climatização (relé do ventilador), EATC (via fusível 7), relé do ventilador EATC |
| 25 | 5A | Módulo do sistema de frenagem antibloqueio de 4 rodas (4WABS) |
| 26 | 10A | Feixe baixo lado direito |
| 27 | 5A | Relé de luz de nevoeiro e indicador de luz de nevoeiro |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 5A | Módulo de lâmpada automático, interruptor de controle de overdrive de transmissão |
| trinta | 30A | Transceptor passivo anti-roubo, cluster, bobinas de ignição, relé do módulo de controle do trem de força |
| 31 | 10A | Painel de controle traseiro integrado (áudio), CD player |
| Relé 1 | – | Relé da lâmpada interna |
| Relé 2 | – | Relé de economia de bateria |
| Relé 3 | – | Relé do descongelador do vidro traseiro |
| Relé 4 | – | Relé da janela de toque |
| Relé 5 | – | Relé de atraso ACC |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (1999)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 25A * | Power Point |
| 2 | 30 A * | Módulo de controle do trem de força |
| 3 | 30 A * | Faróis / lâmpadas automáticas |
| 4 | 2 5 A * | PowerPoint do console |
| cinco | 20 A * | Reboque de ré / luzes de estacionamento |
| 6 | 15A * | Luzes de estacionamento / luzes automáticas |
| 7 | 20 A * | buzina |
| oito | 30 A * | Fechaduras elétricas |
| nove | 15A * | Luzes diurnas (DRL), faróis de nevoeiro |
| dez | 20 A * | Bomba de combustivel |
| onze | 20 A * | Campo alternador |
| 12 | 10 A * | Limpadores traseiros |
| 13 | – | Não usado |
| quatorze | – | Não usado |
| quinze | 10 A * | Luzes de degrau |
| dezesseis | – | Não usado |
| 17 | – | Não usado |
| 18 | 15 A * | Módulo de controle do trem de força, injetores de combustível, bomba de combustível, sensor de fluxo de massa de ar |
| dezenove | 10 A * | Parada de reboque e luz para virar à direita |
| vinte | 10 A * | Parada de reboque e sinal de mudança de direção à esquerda |
| 21 | – | Não usado |
| 22 | – | Não usado |
| 23 | 15 A * | Módulo de controle do trem de força, sensores HEGO, respiro de cartucho |
| 24 | 15 A * | Módulo de controle do trem de força, transmissão automática, sensor CMS |
| 101 | 30A ** | Carregando a bateria de reboque |
| 102 | 50A ** | Módulo de freio antibloqueio nas quatro rodas |
| 103 | 50A ** | Bloco de terminais alimentado por bateria |
| 104 | 30A ** | Motor de mudança 4×4 e embreagem |
| 105 | 40A ** | Ventilador frontal com controle de temperatura |
| 106 | – | Não usado |
| 107 | – | Não usado |
| 108 | 30A ** | Freio de reboque elétrico |
| 109 | 50A ** | Compressor de suspensão a ar |
| 110 | 30A ** | Teto solar, janelas dobráveis e assentos aquecidos |
| 111 | 50A ** | Energia da bateria da chave de ignição (circuito de partida) |
| 112 | 30A ** | Banco do motorista com ajuste elétrico, pedais ajustáveis |
| 113 | 50A ** | Fonte de alimentação da bateria do interruptor de ignição (circuitos operacionais e acessórios) |
| 114 | 30A ** | Ventilador auxiliar de controle de clima |
| 115 | – | Não usado |
| 116 | 40A ** | Descongelador da janela traseira, espelhos aquecidos |
| 117 | – | Não usado |
| 118 | – | Não usado |
| 201 | – | Retransmissão de luz de estacionamento de reboque |
| 202 | – | Relé de funcionamento / estacionamento do limpador dianteiro |
| 203 | – | Reboque do relé da lâmpada de emergência |
| 204 | – | Relé de embreagem de ar condicionado |
| 205 | – | Relé da buzina |
| 206 | – | Relé de luz de nevoeiro |
| 207 | – | Relé da bomba do lavador do pára-brisa dianteiro |
| 208 | – | Relé da bomba de lavagem traseira |
| 209 | – | Relé Hi / Lo do limpador dianteiro |
| 210 | – | Não usado |
| 211 | – | Não usado |
| 212 | – | Relé do limpador traseiro |
| 213 | – | Relé do limpador traseiro |
| 301 | – | Relé da bomba de combustivel |
| 302 | – | Reboque do relé de carga da bateria |
| 303 | – | Não usado |
| 304 | – | Relé do módulo de controle do trem de força |
| 401 | – | Não usado |
| 501 | – | Diodo do módulo de controle do trem de força |
| 502 | – | Diodo de embreagem A / C |
| 503 | – | Não usado |
| 601 | 30A | Acessório atrasado (vidros elétricos, janelas dobráveis, teto solar transparente) |
| 602 | – | Não usado |
| * Mini fusíveis ** fusíveis Maxi |
2000
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2000)
| Não. | Amperagem | Descrição do painel de fusíveis do habitáculo |
|---|---|---|
| 1 | 25A | audio |
| 2 | 5A | Computador de viagem suspenso, controle eletrônico automático de temperatura (EATC), módulo de controle do trem de força (PCM), grupo |
| 3 | 20 A | Isqueiro, conector de ferramenta de varredura OBD-II |
| 4 | 7,5A | Módulo de entrada remota, espelhos, funções de memória (bancos e pedais) |
| cinco | 15A | Módulo de controle de velocidade, luz reversa, módulo EVO, interruptor de modo de ar condicionado (relé do ventilador frontal), relé da luz diurna, sistema de detecção reversa, travamento automático, espelho elétrico |
| 6 | 5A | Cluster, computador de bordo, bússola, solenóide de trava de marcha, módulo de suspensão a ar, módulo GEM, sensor de direção EVO, espelho aquecido, descongelador traseiro, sistema de detecção reversa |
| 7 | 5A | Relé do ventilador auxiliar A / C (via fusível 22) |
| oito | 5A | Rádio, módulo de entrada remota, módulo GEM |
| nove | – | Não usado |
| dez | – | Não usado |
| onze | 30A | Relé da bomba do limpador dianteiro, relé de funcionamento / estacionamento do limpador, relé alto / baixo do limpador, motor do limpador, relé da bomba do limpador traseiro |
| 12 | 15A | Interruptor de suspensão a ar |
| 13 | 20 A | Interruptor de luz de freio (lâmpadas), sinal de mudança / sinal de mudança de direção, módulo de controle de velocidade |
| quatorze | 15A | Limpadores traseiros, luzes do estribo, relé de economia de bateria, relé das lâmpadas internas, relé de cronometragem de acessórios (vidros elétricos, teto solar, janelas dobráveis) |
| quinze | 5A | Interruptor da luz de freio, (controle de velocidade, bloqueio da alavanca do freio, ABS, entradas do módulo PCM, módulo de suspensão a ar, bloqueio automático), módulo GEM |
| dezesseis | 20 A | Faróis (farol alto), grupo (indicador de farol alto) |
| 17 | 10A | Espelhos aquecidos, indicador do interruptor da grade aquecida |
| 18 | 5A | Iluminação dos instrumentos (dimmer de alimentação) |
| dezenove | – | Não usado |
| vinte | 5A | Áudio, módulo de suspensão a ar, módulo GEM, módulo de memória |
| 21 | 15A | Relé de partida, fusível 20, interruptor de faixa de transmissão |
| 22 | 10A | Módulo de airbag, interruptor de modo A / C (relé do ventilador), EATC, relé do ventilador EATC, energiza o fusível 7 |
| 23 | 10A | Ar condicionado auxiliar, assentos aquecidos, carga da bateria de reboque, piscas / piscas, relé da embreagem 4×4, console suspenso, espelho elétrico, módulo do sistema de freio antibloqueio nas 4 rodas (4WABS) |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 10A | Feixe baixo lado direito |
| 27 | 5A | Relé de luz de nevoeiro e indicador de luz de nevoeiro |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 5A | Módulo de lâmpada automática, amostra de verificação de overdrive de transmissão |
| trinta | 30A | Transceptor passivo anti-roubo, cluster, bobinas de ignição, relé do módulo de controle do trem de força |
| 31 | 10A | Painel de controle traseiro integrado (áudio), CD player |
| Relé 1 | – | Relé da lâmpada interna |
| Relé 2 | – | Relé de economia de bateria |
| Relé 3 | – | Relé do descongelador do vidro traseiro |
| Relé 4 | – | Relé da janela de toque |
| Relé 5 | – | Relé de atraso ACC |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2000)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | 20A * | Power Point |
| 2 | 30A * | Módulo de controle do trem de força |
| 3 | 30A * | Faróis / lâmpadas automáticas |
| 4 | 20A * | Powerpoint do console |
| cinco | 20A * | Reboque de ré / luzes de estacionamento |
| 6 | 15 A * | Luzes / lâmpadas de estacionamento automáticas, alimenta o fusível 18 do habitáculo |
| 7 | 20A * | buzina |
| oito | 30A * | Fechaduras elétricas |
| nove | 15 A * | Luzes diurnas (DRL), faróis de nevoeiro |
| dez | 20A * | Bomba de combustivel |
| onze | 20A * | Campo alternador |
| 12 | 10 A * | Limpadores traseiros |
| 13 | 15 A * | Embreagem A / C |
| quatorze | – | Não usado |
| quinze | 10 A * | Luzes de degrau |
| dezesseis | – | Não usado |
| 17 | 10 A * | Janelas giratórias |
| 18 | 15 A * | Módulo de controle do trem de força, injetores de combustível, bomba de combustível, sensor de fluxo de massa de ar |
| dezenove | 10 A * | Parada de reboque e luz para virar à direita |
| vinte | 10 A * | Parada de reboque e sinal de mudança de direção à esquerda |
| 21 | – | Não usado |
| 22 | – | Não usado |
| 23 | 15 A * | Sensores HEGO, respiro de cartucho, transmissão automática, sensor CMS |
| 24 | – | Não usado |
| 101 | 30A ** | Carregando a bateria de reboque |
| 102 | 50A ** | Módulo de freio antibloqueio nas quatro rodas |
| 103 | 50A ** | Bloco de terminais alimentado por bateria |
| 104 | 30A ** | Motor de mudança 4×4 e embreagem |
| 105 | 40A ** | Ventilador frontal com controle de temperatura |
| 106 | – | Não usado |
| 107 | – | Não usado |
| 108 | 30A ** | Freio de reboque elétrico |
| 109 | 50A ** | Compressor de suspensão a ar |
| 110 | 30A ** | Assentos aquecidos |
| 111 | 40A ** | Energia da bateria do interruptor de ignição (circuito de partida / partida) |
| 112 | 30A ** | Banco do motorista com ajuste de potência, pedais ajustáveis, módulo de memória |
| 113 | 40A ** | Fonte de alimentação da bateria do interruptor de ignição (circuitos operacionais e acessórios) |
| 114 | 30A ** | Ventilador auxiliar de controle de clima |
| 115 | – | Não usado |
| 116 | 40A ** | Descongelador da janela traseira, espelhos aquecidos |
| 117 | – | Não usado |
| 118 | – | Não usado |
| 201 | – | Retransmissão de luz de estacionamento de reboque |
| 202 | – | Relé de funcionamento / estacionamento do limpador dianteiro |
| 203 | – | Reboque do relé da lâmpada de emergência |
| 204 | – | Relé de embreagem de ar condicionado |
| 205 | – | Limpa-vidros traseiro abaixado |
| 206 | – | Relé de luz de nevoeiro |
| 207 | – | Relé da bomba do lavador do pára-brisa dianteiro |
| 208 | – | Relé da bomba de lavagem traseira |
| 209 | – | Limpador de pára-brisa traseiro |
| 301 | – | Relé da bomba de combustivel |
| 302 | – | Reboque do relé de carga da bateria |
| 303 | – | Relé do limpador Hi / Lo |
| 304 | – | Relé do módulo de controle do trem de força |
| 401 | – | Não usado |
| 501 | – | Diodo do módulo de controle do trem de força |
| 502 | – | Diodo de embreagem A / C |
| 503 | – | Não usado |
| 601 | 30A | Acessório atrasado (vidros elétricos, janelas dobráveis, teto solar transparente) |
| 602 | – | Não usado |
| * Mini fusíveis ** fusíveis Maxi |
2001, 2002
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2001, 2002)
| Não. | Amperagem | Descrição do painel de fusíveis do habitáculo |
|---|---|---|
| 1 | 25A | audio |
| 2 | 5A | Computador de viagem suspenso, controle eletrônico automático de temperatura (EATC), módulo de controle do trem de força (PCM), grupo |
| 3 | 20A | Isqueiro, conector de ferramenta de varredura OBD-II |
| 4 | 7,5A | Módulo de entrada remota, espelhos, funções de memória (bancos e pedais) |
| cinco | 15A | Módulo de controle de velocidade, luz reversa, módulo EVO, interruptor de modo de ar condicionado (relé do ventilador frontal), relé da luz diurna, sistema de detecção reversa, travamento automático, espelho elétrico |
| 6 | 5A | Cluster, computador de bordo, bússola, solenóide de trava de marcha, módulo de suspensão a ar, módulo GEM, sensor de direção EVO, espelho aquecido, descongelador traseiro, sistema de detecção reversa |
| 7 | 5A | Relé do ventilador auxiliar A / C (via fusível 22) |
| oito | 5A | Rádio, módulo de entrada remota, módulo GEM |
| nove | – | Não usado |
| dez | – | Não usado |
| onze | 30A | Relé da bomba do limpador dianteiro, relé de funcionamento / estacionamento do limpador, relé alto / baixo do limpador, motor do limpador, relé da bomba do limpador traseiro |
| 12 | 15A | Interruptor de suspensão a ar |
| 13 | 20A | Interruptor de luz de freio (lâmpadas), sinal de mudança / sinal de mudança de direção, módulo de controle de velocidade |
| quatorze | 15A | Limpadores traseiros, luzes do estribo, relé de economia de bateria, relé das lâmpadas internas, relé de cronometragem de acessórios (vidros elétricos, teto solar, janelas dobráveis) |
| quinze | 5A | Interruptor da luz de freio, (controle de velocidade, bloqueio da alavanca do freio, ABS, entradas do módulo PCM, módulo de suspensão a ar, bloqueio automático), módulo GEM |
| dezesseis | 20A | Faróis (farol alto), grupo (indicador de farol alto) |
| 17 | 10A | Espelhos aquecidos, indicador do interruptor da grade aquecida |
| 18 | 5A | Iluminação dos instrumentos (dimmer de alimentação) |
| dezenove | – | Não usado |
| vinte | 5A | Áudio, módulo de suspensão a ar, módulo GEM, módulo de memória |
| 21 | 15A | Relé de partida, fusível 20, interruptor de faixa de transmissão |
| 22 | 10A | Módulo de airbag, módulo de desativação de airbag inteligente do passageiro |
| 23 | 10A | Ar condicionado auxiliar, assentos aquecidos, carga da bateria de reboque, piscas / piscas, relé da embreagem 4×4, console suspenso, espelho elétrico, módulo do sistema de freio antibloqueio nas 4 rodas (4WABS) |
| 24 | 10A | Módulo EATC, relé do ventilador EATC, conjunto do interruptor A / C, fusível de alimentação 7 |
| 25 | – | Não usado |
| 26 | 10A | Feixe baixo lado direito |
| 27 | 5A | Relé de luz de nevoeiro e indicador de luz de nevoeiro |
| 28 | 10A | Farol baixo esquerdo |
| 29 | 5A | Módulo de lâmpada automático, interruptor de controle de overdrive de transmissão |
| trinta | 30A | Transceptor passivo anti-roubo, cluster, bobinas de ignição, relé do módulo de controle do trem de força |
| 31 | 10A | Painel de controle traseiro integrado (áudio), CD player |
| Relé 1 | – | Relé da lâmpada interna |
| Relé 2 | – | Relé de economia de bateria |
| Relé 3 | – | Relé do descongelador do vidro traseiro |
| Relé 4 | – | Relé da janela de toque |
| Relé 5 | – | Relé de atraso ACC |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2001, 2002)
| Não. | Amperagem | Descrição da caixa de distribuição elétrica |
|---|---|---|
| 1 | 20A * | Power Point |
| 2 | 30A * | Módulo de controle do trem de força |
| 3 | 30A * | Faróis / lâmpadas automáticas |
| 4 | 20A * | PowerPoint do console |
| cinco | 20A * | Reboque de ré / luzes de estacionamento |
| 6 | 15 A * | Luzes / lâmpadas de estacionamento automáticas, alimenta o fusível 18 do habitáculo |
| 7 | 20A * | buzina |
| oito | 30A * | Fechaduras elétricas |
| nove | 15 A * | Luzes diurnas (DRL), faróis de nevoeiro |
| dez | 20A * | Bomba de combustivel |
| onze | 20A * | Campo alternador |
| 12 | 10 A * | Limpadores traseiros |
| 13 | 15 A * | Embreagem A / C |
| quatorze | – | Não usado |
| quinze | 10 A * | Luzes de degrau |
| dezesseis | – | Não usado |
| 17 | 10 A * | Janelas giratórias |
| 18 | 15 A * | Módulo de controle do trem de força, injetores de combustível, bomba de combustível, sensor de fluxo de massa de ar |
| dezenove | 10 A * | Parada de reboque e luz para virar à direita |
| vinte | 10 A * | Parada de reboque e sinal de mudança de direção à esquerda |
| 21 | – | Não usado |
| 22 | – | Não usado |
| 23 | 15 A * | Sensores HEGO, respiro de cartucho, transmissão automática, sensor CMS |
| 24 | – | Não usado |
| 101 | 30A ** | Carregando a bateria de reboque |
| 102 | 50A ** | Módulo de freio antibloqueio nas quatro rodas |
| 103 | 50A ** | Bloco de terminais alimentado por bateria |
| 104 | 30A ** | Motor de mudança 4×4 e embreagem |
| 105 | 40A ** | Ventilador frontal com controle de temperatura |
| 106 | – | Não usado |
| 107 | – | Não usado |
| 108 | 30A ** | Freio de reboque elétrico |
| 109 | 50A ** | Compressor de suspensão a ar |
| 110 | 30A ** | Assentos aquecidos |
| 111 | 40A ** | Energia da bateria do interruptor de ignição (circuito de partida / partida) |
| 112 | 30A ** | Banco do motorista com ajuste de potência, pedais ajustáveis, módulo de memória |
| 113 | 40A ** | Fonte de alimentação da bateria do interruptor de ignição (circuitos operacionais e acessórios) |
| 114 | 30A ** | Ventilador auxiliar de controle de clima |
| 115 | – | Não usado |
| 116 | 40A ** | Descongelador da janela traseira, espelhos aquecidos |
| 117 | – | Não usado |
| 118 | – | Não usado |
| 201 | – | Retransmissão de luz de estacionamento de reboque |
| 202 | – | Relé de funcionamento / estacionamento do limpador dianteiro |
| 203 | – | Reboque do relé da lâmpada de emergência |
| 204 | – | Relé de embreagem de ar condicionado |
| 205 | – | Limpa-vidros traseiro abaixado |
| 206 | – | Relé de luz de nevoeiro |
| 207 | – | Relé da bomba do lavador do pára-brisa dianteiro |
| 208 | – | Relé da bomba de lavagem traseira |
| 209 | – | Limpador de pára-brisa traseiro |
| 301 | – | Relé da bomba de combustivel |
| 302 | – | Reboque do relé de carga da bateria |
| 303 | – | Relé do limpador Hi / Lo |
| 304 | – | Relé do módulo de controle do trem de força |
| 401 | – | Não usado |
| 501 | – | Diodo do módulo de controle do trem de força |
| 502 | – | Diodo de embreagem A / C |
| 503 | – | Não usado |
| 601 | 30A | Acessório atrasado (vidros elétricos, janelas dobráveis, teto solar transparente) |
| 602 | – | Não usado |
| * Mini fusíveis ** fusíveis Maxi |
