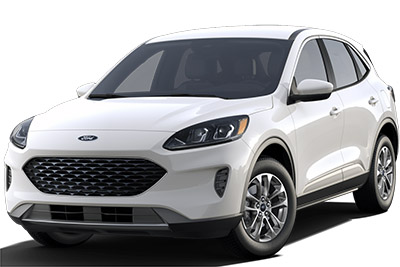

Neste artigo, consideramos a quarta geração do Ford Escape, disponível de 2020 até os dias atuais. Aqui você encontrará os diagramas das caixas de fusíveis do  Ford Escape 2020  , informações sobre a localização dos painéis de fusíveis no interior do carro e informações sobre a atribuição de cada fusível (disposição dos fusíveis).

Contents
  1. Layout do fusível Ford Escape 2020- ..
  2. Compartimento do passageiro
  3. Compartimento do motor
  4. 2020

Layout do fusível Ford Escape 2020- ..

Os  fusíveis do acendedor de cigarros Ford Escape (tomada) são 61 (plugue de alimentação de carga traseiro), 70 (plugue de alimentação do console traseiro) e 71 (tomada de alimentação do compartimento multimídia) na caixa de fusíveis do compartimento do motor.

Localização da caixa de fusíveis

Compartimento do passageiro

A caixa de fusíveis está localizada no compartimento do passageiro sob o porta-luvas (remova o fundo).A localização dos fusíveis no habitáculo: Ford Escape (2020- ..)

Compartimento do motor

A localização dos fusíveis no compartimento do motor: Ford Escape (2020- ..)

Anúncios  publicitários

Diagramas de caixa de fusíveis

2020

Compartimento do passageiro

Diagrama da caixa de fusíveis do painel: Ford Escape (2020- ..)

Alocação de fusíveis no compartimento de passageiros (2020)

Não. Amperagem A descrição
1 5A Não usado (sobressalente).
2 5A Não usado (sobressalente).
3 10A Não usado (sobressalente).
4 10A Chave de ignição.
cinco 20A Trancar.
Abrir.
6 10A Teto solar.
Inversor DC.
7 30A Módulo da porta do passageiro.
oito 5A Módulo de controle de ajuda ao estacionamento.
nove 5A Espelho eletrocromático.
Módulo de processamento de imagem A.
dez 10A Módulo de potência estendido.
onze 5A Porta traseira elétrica.
Módulo de acionamento da porta traseira sem as mãos.
Módulo da unidade de controle de telemática.
12 5A Módulo de display head-up.
Interruptor de teclado sem chave.
13 15A Fechadura da porta do motorista.
quatorze 30A Módulo da porta do motorista.
quinze 15A Módulo de potência estendido.
dezesseis 15A Não usado (sobressalente).
17 15A SINCRONIZAÇÃO.
Módulo transceptor.
Painel de controle integrado.
18 7,5A Módulo de carregamento de acessório sem fio.
dezenove 7,5A Pacote de interruptores de farol.
vinte 10A Não usado (sobressalente).
21 7,5A Controle do clima.
Módulo de mudança de engrenagem eletrônico.
22 7,5A Conjunto de instrumentos.
Módulo de gateway.
Módulo de controle da coluna de direção.
23 20A Unidade de áudio.
24 20A Não usado (sobressalente).
25 30A Janelas elétricas.
Espelhos exteriores.
Compartimento do motor

Diagrama da caixa de fusíveis sob o capô: Ford Escape (2020- ..)

Anúncios  publicitários



Alocação de fusíveis na caixa de distribuição de energia (2020)

Não. Amperagem A descrição
1 – Não usado.
2 – Não usado.
3 – Não usado.
4 60A Aquecimento auxiliar (gasolina).
cinco 40A Aquecimento auxiliar (gasolina).
6 40A Aquecimento auxiliar (gasolina).
7 – Não usado.
oito – Não usado.
nove – Não usado.
dez 30A Iniciante.
onze 15A Módulo de controle do trem de força.
12 15A Módulo de controle do trem de força.
13 15A Módulo de controle do trem de força.
quatorze 15A Módulo de controle do trem de força.
quinze – Não usado.
dezesseis – Não usado.
17 – Não usado.
18 10A Módulo de controle do trem de força.
dezenove 10A Módulo do sistema de freio antitravamento.
vinte – Não usado.
21 5A Controle de cruzeiro adaptável.
22 5A Módulo de controle eletrônico de bateria (híbrido).
23 5A Anel de luz da porta de carregamento (híbrido).
24 20A Amplificador.
25 – Não usado.
26 – Não usado.
27 – Não usado.
28 10A Interruptor liga-desliga do freio.
29 5A Módulo de controle do trem de força (híbrido).
trinta 10A Controle eletrônico de estabilidade (gasolina).
Bomba de óleo de transmissão (híbrida).
31 5A Direção assistida eletrônica.
32 30A Módulo de controle do corpo.
33 10A Câmera de assistência ao estacionamento frontal.
Câmera de visão traseira.
Sistema de Informação de Ponto Cego.
Atuador de mudança de marcha.
34 10A Nivelamento do farol.
35 15A Volante aquecido.
36 10A Módulo de controle do trem de força (híbrido).
37 20A Buzina
38 40A Ventoinha do motor.
39 – Não usado.
40 15A Limpadores de pára-brisa aquecidos.
41 20A Amplificador.
42 30A Banco do motorista com ajuste elétrico.
43 50A Bomba de água elétrica (híbrida).
44 40A Módulo de reboque.
45 30A Banco do passageiro ajustável eletricamente.
46 20A Bomba de óleo de transmissão.
47 20A Assentos aquecidos.
48 40A Válvulas de controle de freio antibloqueio.
49 60A Bomba de controle de freio antitravamento.
cinquenta 60A Fã.
51 30A Teto solar.
52 5A Conversor DC / DC (híbrido).
53 10A Módulo de controle de carga da bateria (híbrido).
54 – Não usado.
55 – Não usado.
56 – Não usado.
57 10A Conector de ligação de dados.
58 40A Caixa de distribuição de energia auxiliar (híbrida).
59 40A Módulo de controle do corpo.
60 – Não usado.
61 20A Tomada de alimentação traseira de carregamento.
62 – Não usado.
63 – Não usado.
64 30A Porta traseira elétrica.
65 – Não usado.
66 – Não usado.
67 – Não usado.
68 5A Fluxo de ar de massa e sensor de temperatura do ar de admissão (gasolina).
69 15A Injetores de combustível da porta.
70 20A Tomada de energia do console traseiro.
71 20A Tomada de alimentação da bandeja multimídia.
72 20A Limpador de pára-brisa traseiro.
73 – Não usado.
74 30A Motor de limpeza.
75 10A Retrovisores exteriores aquecidos.
76 30A Retroiluminação aquecida.
77 – Não usado.
78 10A Ar condicionado holandês.
79 10A Limpador de farol.
80 20A Bomba de combustivel.
81 10A Bomba lava-vidros traseiro.
82 40A Inversor.
83 – Não usado.
84 40A Módulo de controle de corrente cinemático.
85 5A Sensor de chuva.
86 – Não usado.
87 – Não usado.
88 – Não usado.
