Diagrama de fusíveis e relés para Ford Escape (2013-2019)

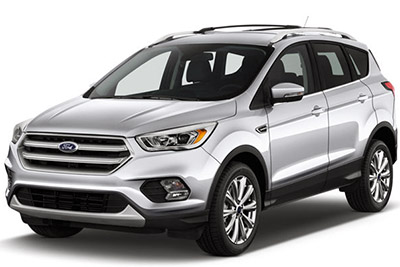

Neste artigo consideramos a terceira geração do Ford Escape, produzida de 2013 a 2019. Aqui você encontrará os diagramas da caixa de fusíveis do  Ford Escape 2013, 2014, 2015, 2016, 2017, 2018 e 2019  , obtenha informações sobre a ‘localização do os painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.

Layout do fusível Ford Escape 2013-2019

---

---

Compartimento do passageiro

O painel de fusíveis está no lado direito abaixo do porta-luvas (remova a parte inferior do porta-luvas).

Compartimento do motor

A caixa de distribuição elétrica está localizada no compartimento do motor (lado esquerdo).

Compartimento de bagagem

O painel de fusíveis está localizado na bagageira atrás do arco da roda do lado do passageiro.



2013

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2013)

Não.	Amperagem	Componentes protegidos
56	20A	Abastecimento da bomba de combustível, medidor de massa de ar
57	–	Não usado
58	–	Não usado
59	5A	Transceptor passivo anti-roubo
60	10A	Iluminação interior, conjunto de interruptores da porta do motorista, iluminação do porta-luvas, banco de interruptores do console suspenso
61	20A	Isqueiro, tomada
62	5A	Módulo sensor de chuva, espelho retrovisor com escurecimento automático
63	–	Não usado
64	–	Não usado
65	10A	Destrancando a porta traseira
66	20A	Suprimento de destravamento da porta do motorista, travamento duplo
67	7,5 A	SYNC®, visor multifuncional, módulo do sistema de posicionamento global
68	–	Não usado
69	5A	Conjunto de instrumentos
70	20A	Fornecimento de bloqueio e desbloqueio centralizado
71	10A	Cabeça de controle do aquecedor (ar condicionado manual), controle eletrônico automático de temperatura Duelo
72	7,5 A	Módulo de volante
73	5A	Conector de ligação de dados
74	15A	Fonte de alimentação do farol alto
75	15A	Fonte de alimentação para luz de nevoeiro
76	10A	Fonte de alimentação de luz reversa
77	20A	Suprimento de lavador de pára-brisas
78	5A	Interruptor de ignição, botão iniciar
79	15A	Rádio, DVD de navegação, tela sensível ao toque, interruptor de luz de advertência de perigo, interruptor de travamento da porta
80	20A	Abastecimento do teto solar
81	5A	Receptor de radiofrequência
82	20A	Relé lavador de pára-brisa
83	20A	Fecho centralizado
84	20A	Abastecimento de desbloqueio da porta da unidade, bloqueio duplo
85	7,5 A	Fonte de alimentação eletrônica 15
86	10A	Módulo de airbag, sistema de classificação de ocupantes, indicador de desativação de airbag do passageiro
87	–	Não usado
88	–	Não usado
89	–	Não usado

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2013)

Não.	Amperagem	Componentes protegidos
F1	–	Não usado
F2	–	Não usado
F3	–	Não usado
F4	–	Não usado
F5	–	Não usado
F6	–	Não usado
F7	40 A **	Sistema de frenagem antibloqueio / bomba eletrônica do programa de estabilidade
F8	30A **	Válvula do programa de estabilidade eletrônica
F9	–	Não usado
F10	40 A **	Motor do ventilador do aquecedor
F11	–	Não usado
F12	30A **	Fusível do relé do módulo de controle do trem de força
F13	30A **	Iniciador de revezamento
F14	25A **	Janela traseira elétrica (sem caixa de controle da porta)
F15	20A **	Acendedor de cigarros frontal / tomada
F 16	25A **	Janela dianteira elétrica (sem caixa de controle da porta)
F17	20A **	Tomada elétrica traseira
F18	20A **	Soquete central
F19	5A *	Sistema de travagem antibloqueio / programa de estabilidade eletrônico 15 feed
F20	15 A *	buzina
F21	5A *	Interruptor da luz de freio
F22	15 A *	Sistema de monitoramento de bateria
F23	5A *	Bobinas de relé
F24	5A *	Módulo de interruptor de luz
F25	10 A *	Espelho externo elétrico (sem unidade de controle da porta)
F26	5A *	Poder de sustentação da vida
F27	15 A *	embreagem de ar condicionado
F28	10 A *	Potência do veículo – injetor de combustível
F29	2 5 A *	Descongelador de vidro traseiro
F30	–	Não usado
F31	5A *	Ventilador de resfriamento de óleo da unidade de transferência de energia (Especificação do Oriente Médio)
F32	15 A *	Potência do veículo
F33	10 A *	Potência do veículo 2
F34	10 A *	Potência do veículo 3
F35	15 A *	Potência do veículo 4
F36	5A *	Persianas ativas
F37	10 A *	Fonte de alimentação do sensor de classificação de ocupante / indicador de desativação do airbag do passageiro
F38	5A *	Fonte de alimentação de ignição para o módulo de controle do motor / módulo de controle da transmissão
F39	5A *	Luzes diurnas / fonte de alimentação para a ignição do módulo de controle do farol
F40	5A *	Fonte de alimentação de direção hidráulica eletrônica 15
F41	20A *	15 módulo de controle do corpo de força
F42	15 A *	Limpador de pára-brisa traseiro
F43	15 A *	Fonte de alimentação do módulo de controle do farol
F44	15 A *	Luzes diurnas de nevoeiro dianteiro
F45	–	Não usado
F46	50A **	Módulos de motor do limpador inteligente
F47	–	Não usado
F48	5A *	Teclado
R1	–	Não usado
R2	Micro relé	buzina
R3	–	Ventilador de resfriamento de óleo da unidade de transferência de energia (Especificação do Oriente Médio)
R4	–	Luzes diurnas de nevoeiro dianteiro
R5	–	Não usado
R6	–	Não usado
R7	–	Não usado
R8	Mini relé	Relé acessório atrasado
R9	–	Não usado
R10	Mini relé	Iniciador de revezamento
R11	Micro relé	embreagem de ar condicionado
R12	Relé Elétrico	Fã
R13	Mini relé	Ventilador aquecedor
R14	Mini relé	Relé de controle do motor
R15	Relé Elétrico	Vidro traseiro aquecido
R16	Relé Elétrico	Ignição 15
		* Mini fusíveis ** Fusíveis de cartucho

Compartimento de bagagem

Alocação de fusíveis no compartimento de bagagem (2013)

Não.	Amperagem	Componentes protegidos
F1	5A	Módulo de entrada da porta traseira sem mãos
F2	10A	Módulo de veículo sem chave
F3	5A	Maçanetas de porta de veículos sem chave
F4	25A	Unidade de controle da porta dianteira esquerda
F5	25A	Unidade de controle da porta dianteira direita
F6	25A	Unidade de controle da porta traseira esquerda
F7	25A	Unidade de controle da porta traseira direita
F8	–	Não usado
F9	25A	Motor do assento do motorista
F10	5A	Fonte de alimentação lógica para módulo de memória do assento do motorista
F11	5A	Alimentação da bobina de ignição traseira
F12	–	Não usado
F13	–	Não usado
F14	–	Não usado
F15	–	Não usado
F 16	–	Não usado
F17	–	Não usado
F18	–	Não usado
F19	–	Não usado
F20	–	Não usado
F21	–	Não usado
F22	–	Não usado
F23	25A	Amplificador de áudio
F24	30A	Conversor de energia DC / AC
F25	25A	Porta traseira elétrica
F26	40A	Acessórios / 30 feed 1 módulo de reboque
F27	–	Não usado
F28	–	Não usado
F29	5A	Sistema de detecção de ponto cego, câmera de ré com auxílio de estacionamento
F30	5A	Módulo de ajuda ao estacionamento
F31	–	Não usado
F32	5A	Conversor de energia DC / AC
F33	–	Não usado
F34	20A	Aquecimento do assento do motorista
F35	20A	Aquecimento do assento do passageiro
F36	–	Não usado
F37	5A	teto solar
F38	–	Não usado
F39	–	Não usado
F40	–	Não usado
F41	–	Não usado
F42	–	Não usado
F43	–	Não usado
F44	–	Não usado
F45	–	Não usado
F46	–	Não usado
R1	Relé Elétrico	Relé traseiro 15
R2	–	Não usado
R3	–	Não usado
R4	–	Não usado
R5	–	Não usado
R6	–	Não usado



2014, 2015

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2014, 2015)

Não.	Amperagem	Componentes protegidos
F56	20A	Abastecimento da bomba de combustível, medidor de massa de ar.
F57	–	Não usado.
F58	5A	Não usado (sobressalente).
F59	5A	Transceptor anti-roubo passivo.
F60	10A	Luz interior. Pacote de interruptores da porta do motorista. Luz de porta-luvas. Banco de interruptores do console suspenso.
F61	20A	Mais leve. Power Point.
F62	5A	Módulo sensor de chuva. Espelho com escurecimento automático.
F63	10A	Não usado (sobressalente).
F64	–	Não usado.
F65	10A	Destravando a porta traseira.
F66	20A	Destrancando a porta do motorista.
F67	7,5 A	SINCRONIZAÇÃO. Visor multifuncional. Módulo de sistema de posicionamento global.
F68	–	Não usado.
F69	5A	Conjunto de instrumentos.
F70	20A	Fornecimento de bloqueio e desbloqueio centralizado.
F71	7,5 A	Cabeça de controle de aquecimento (ar condicionado manual). Controle de temperatura automático eletrônico duplo.
F72	7,5 A	Módulo de volante.
F73	7,5 A	Conector de ligação de dados.
F74	15A	Fonte de alimentação para os faróis principais.
F75	15A	Luz de nevoeiro.
F76	10A	Luz reversa.
F77	20A	Bomba de lavagem.
F78	5A	Chave de ignição. Botão de início.
F79	15A	Rádio. Leitor de DVD de navegação. Tela sensível ao toque. Interruptor da luz de advertência de perigo. Interruptor de bloqueio da porta.
F80	20A	Fornecimento de teto solar.
F81	5A	Receptor de radiofrequência.
F82	20A	Bomba de lavagem.
F83	20A	Fecho centralizado.
F84	20A	Destravando a porta da unidade.
F85	7,5A	Fonte de alimentação eletrônica 15.
F86	10A	Módulo de airbag. Sistema de classificação de ocupantes. Luz avisadora de desativação do airbag do passageiro.
F87	15A	Não usado (sobressalente).
F88	25A	Fonte de alimentação para F67, F69, F71 e F79.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2014, 2015)

Não.	Amperagem	Componentes protegidos
F7	50A **	Sistema de travagem anti-bloqueio e bomba electrónica do programa de estabilidade.
F8	30 A **	Válvula de programa de estabilidade eletrônica.
F9	–	Não usado.
F10	40A **	Motor do ventilador do aquecedor.
F11	30 A **	Fonte de alimentação para o módulo de controle do corpo.
F12	30 A **	Relé do módulo de controle do trem de força.
F13	30 A **	Iniciador de revezamento.
F14	25A **	Janela traseira elétrica (sem unidade de controle da porta).
F15	20A **	Acendedor de cigarros frontal ou tomada elétrica.
F 16	25A **	Janela dianteira elétrica (sem unidade de controle da porta).
F17	20A **	Tomada de alimentação traseira.
F18	20A **	Tomada de energia central.
F19	5A *	Sistema de travagem antibloqueio e programa de estabilidade eletrônico 15 fonte de alimentação.
F20	15 A *	Buzina
F21	5A *	Interruptor da luz de freio.
F22	15 A *	Sistema de monitoramento de bateria.
F23	5A *	Bobinas de relé.
F24	5A *	Módulo de interruptor de luz.
F25	10 A *	Espelho exterior elétrico (sem comando da porta).
F26	5A *	Poder de sustentação da vida
F27	15 A *	Embreagem do condicionador de ar.
F28	10 A *	Potência do veículo – injetor de combustível (motor 2,5L).
F29	2 5 A *	Descongelador do vidro traseiro.
F30	–	Não usado.
F31	–	Não usado.
F32	15 A *	Potência do veículo.
F33	10 A *	Potência do veículo 2.
F34	10 A *	Potência do veículo 3.
F35	15 A *	Potência do veículo 4.
F36	5A *	Persianas de malha ativa.
F37	10 A *	Sensor de classificação de ocupantes. Indicador de desativação do airbag do passageiro.
F38	5A *	Fonte de alimentação de ignição para o módulo de controle do motor e o módulo de controle da transmissão.
F39	5A *	Luzes diurnas e fonte de ignição para o módulo de controle do farol.
F40	5A *	Fonte de alimentação da direção hidráulica 15 eletrônica.
F41	20A *	Fonte de alimentação do módulo de controle 15 do corpo.
F42	15 A *	Limpador de pára-brisa traseiro.
F43	15 A *	Fonte de alimentação para o módulo de controle do farol.
F44	15 A *	Luzes diurnas de nevoeiro dianteiro.
F45	–	Não usado.
F46	40A **	Módulos de motor de limpador inteligente.
F47	–	Não usado.
F48	5A *	Teclado.
R1	–	Não usado.
R2	Micro relé	Buzina
R3	–	Não usado.
R4	Micro relé	Luzes diurnas de nevoeiro dianteiro.
R5	–	Não usado.
R6	–	Não usado.
R7	–	Não usado.
R8	Relé Elétrico	Relé acessório atrasado.
R9	–	Não usado.
R10	Mini relé	Iniciador de revezamento.
R11	Micro relé	Embreagem do condicionador de ar.
R12	Relé Elétrico	Fã.
R13	Mini relé	Ventilador de aquecimento.
R14	Mini relé	Relé de controle do motor.
R15	Relé Elétrico	Vidro traseiro aquecido.
R16	Relé Elétrico	Ignição 15.
		* Mini fusíveis ** Fusíveis de cartucho

Compartimento de bagagem

Alocação de fusíveis no compartimento de bagagem (2014, 2015)

Não.	Amperagem	Componentes protegidos
F1	5A	Módulo de entrada da porta traseira com mãos livres.
F2	10A	Módulo de veículo sem chave.
F3	5A	Maçanetas das portas do veículo sem chave.
F4	25A	Unidade de controle da porta dianteira esquerda.
F5	25A	Unidade de controle da porta dianteira direita.
F6	25A	Unidade de controle da porta traseira esquerda.
F7	25A	Unidade de controle da porta traseira direita.
F8	25A	Assento do passageiro.
F9	25A	Banco do motorista.
F10	5A	Fonte de alimentação lógica para o módulo de memória do banco do motorista.
F11	5A	Alimentação da bobina de ignição traseira.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	–	Não usado.
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	–	Não usado.
F21	–	Não usado.
F22	–	Não usado.
F23	25A	Amplificador de áudio.
F24	30A	Conversor DC / AC.
F25	25A	Porta traseira elétrica.
F26	40A	Acessórios, módulo de reboque de 30 avanços 1.
F27	20A	Tomada de alimentação na bagageira.
F28	–	Não usado.
F29	5A	Sistema de detecção de ponto cego. Câmera de ré com auxílio de estacionamento.
F30	5A	Módulo de ajuda ao estacionamento.
F31	–	Não usado.
F32	5A	Conversor DC / AC.
F33	–	Não usado.
F34	20A	Aquecimento do assento do motorista.
F35	20A	Aquecimento do assento do passageiro.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	–	Não usado.
R1	Relé Elétrico	Relé traseiro 15.
R2	–	Não usado.
R3	–	Não usado.
R4	–	Não usado.
R5	–	Não usado.
R6	–	Não usado.



2016

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2016)

Não.	Amperagem	Componentes protegidos
F56	20A	Abastecimento da bomba de combustível, medidor de massa de ar.
F57	–	Não usado.
F58	5A	Não usado (sobressalente).
F59	5A	Transceptor anti-roubo passivo.
F60	10A	Luz interior. Pacote de interruptores da porta do motorista. Luz de porta-luvas. Banco de interruptores do console suspenso.
F61	20A	Mais leve. Power Point.
F62	5A	Módulo sensor de chuva. Espelho com escurecimento automático.
F63	10A	Não usado (sobressalente).
F64	–	Não usado.
F65	10A	Destravando a porta traseira.
F66	20A	Destrancando a porta do motorista.
F67	7,5 A	SINCRONIZAÇÃO. Visor multifuncional. Módulo de sistema de posicionamento global.
F68	–	Não usado.
F69	5A	Conjunto de instrumentos.
F70	20A	Fornecimento de bloqueio e desbloqueio centralizado.
F71	7,5 A	Cabeça de controle de aquecimento (ar condicionado manual). Controle de temperatura automático eletrônico duplo.
F72	7,5 A	Módulo de volante.
F73	7,5 A	Conector de ligação de dados.
F74	15A	Fonte de alimentação para os faróis principais.
F75	15A	Luz de nevoeiro.
F76	10A	Luz reversa.
F77	20A	Bomba de lavagem.
F78	5A	Chave de ignição. Botão de início.
F79	15A	Rádio. Leitor de DVD de navegação. Tela sensível ao toque. Interruptor da luz de advertência de perigo. Interruptor de bloqueio da porta.
F80	20A	Fornecimento de teto solar.
F81	5A	Receptor de radiofrequência.
F82	20A	Bomba de lavagem.
F83	20A	Fecho centralizado.
F84	20A	Destravando a porta da unidade.
F85	7,5A	Fonte de alimentação eletrônica 15.
F86	10A	Módulo de airbag. Sistema de classificação de ocupantes. Luz avisadora de desativação do airbag do passageiro.
F87	15A	Não usado (sobressalente).
F88	25A	Fonte de alimentação para F67, F69, F71 e F79.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2016)

Não.	Amperagem	Componentes protegidos
F7	50A **	Sistema de travagem anti-bloqueio e bomba electrónica do programa de estabilidade.
F8	30 A **	Válvula de programa de estabilidade eletrônica.
F9	–	Não usado.
F10	40A **	Motor do ventilador do aquecedor.
F11	–	Não usado.
F12	30 A **	Relé do módulo de controle do trem de força.
F13	30 A **	Iniciador de revezamento.
F14	25A **	Janela traseira elétrica (sem unidade de controle da porta).
F15	20A **	Acendedor de cigarros frontal ou tomada elétrica.
F 16	25A **	Janela dianteira elétrica (sem unidade de controle da porta).
F17	20A **	Tomada de alimentação traseira.
F18	20A **	Tomada de energia central.
F19	5A *	Sistema de travagem antibloqueio e programa de estabilidade eletrônico 15 fonte de alimentação.
F20	15 A *	Buzina
F21	5A *	Interruptor da luz de freio.
F22	15 A *	Sistema de monitoramento de bateria.
F23	5A *	Bobinas de relé.
F24	5A *	Módulo de interruptor de luz.
F25	10 A *	Espelho exterior elétrico (sem comando da porta).
F26	5A *	Poder de sustentação da vida
F27	15 A *	Embreagem do condicionador de ar.
F28	10 A *	Potência do veículo – injetor de combustível (motor 2,5L).
F29	2 5 A *	Descongelador do vidro traseiro.
F30	15 A *	Espelho aquecido (sem comando da porta). Limpadores de pára-brisa aquecidos.
F31	–	Não usado.
F32	15 A *	Potência do veículo.
F33	10 A *	Potência do veículo 2.
F34	10 A *	Potência do veículo 3.
F35	15 A *	Potência do veículo 4.
F36	5A *	Persianas de malha ativa.
F37	10 A *	Sensor de classificação de ocupantes. Indicador de desativação do airbag do passageiro.
F38	5A *	Fonte de alimentação de ignição para o módulo de controle do motor e o módulo de controle da transmissão.
F39	20A *	Banco do motorista aquecido.
F40	5A *	Fonte de alimentação da direção hidráulica 15 eletrônica.
F41	20A *	Fonte de alimentação do módulo de controle 15 do corpo.
F42	15 A *	Limpador de pára-brisa traseiro.
F43	15 A *	Fonte de alimentação para o módulo de controle do farol. Fogos diurnos.
F44	15 A *	Luzes diurnas de nevoeiro dianteiro.
F45	20A *	Banco do passageiro aquecido.
F46	40A **	Módulos de motor de limpador inteligente.
F47	5A *	Espelho aquecido (sem comando da porta). Fonte de alimentação de relé para limpadores de para-brisa aquecidos.
F48	5A *	Teclado.
R1	–	Não usado.
R2	Micro relé	Buzina
R3	Micro relé	Relé de espelho aquecido (sem unidade de controle da porta). Relé de estacionamento do limpador aquecido.
R4	Micro relé	Luzes diurnas de nevoeiro dianteiro.
R5	–	Não usado.
R6	–	Não usado.
R7	–	Não usado.
R8	Relé Elétrico	Relé acessório atrasado.
R9	–	Não usado.
R10	Mini relé	Iniciador de revezamento.
R11	Micro relé	Embreagem do condicionador de ar.
R12	Relé Elétrico	Fã.
R13	Mini relé	Ventilador de aquecimento.
R14	Mini relé	Relé de controle do motor.
R15	Relé Elétrico	Vidro traseiro aquecido.
R16	Relé Elétrico	Ignição 15.
		* Mini fusíveis ** Fusíveis de cartucho

Compartimento de bagagem

Alocação de fusíveis no compartimento de bagagem (2016)

Não.	Amperagem	Componentes protegidos
F1	5A	Módulo de entrada da porta traseira com mãos livres.
F2	10A	Módulo de veículo sem chave.
F3	5A	Maçanetas das portas do veículo sem chave.
F4	25A	Unidade de controle da porta dianteira esquerda.
F5	25A	Unidade de controle da porta dianteira direita.
F6	25A	Unidade de controle da porta traseira esquerda.
F7	25A	Unidade de controle da porta traseira direita.
F8	25A	Assento do passageiro.
F9	25A	Banco do motorista.
F10	5A	Fonte de alimentação lógica para o módulo de memória do banco do motorista.
F11	5A	Alimentação da bobina de ignição traseira.
F12	–	Não usado.
F13	–	Não usado.
F14	–	Não usado.
F15	–	Não usado.
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	–	Não usado.
F21	–	Não usado.
F22	–	Não usado.
F23	25A	Amplificador de áudio.
F24	30A	Conversor DC / AC.
F25	25A	Porta traseira elétrica.
F26	40A	Acessórios, módulo de reboque de 30 avanços 1.
F27	20A	Tomada de alimentação na bagageira.
F28	–	Não usado.
F29	5A	Sistema de detecção de ponto cego. Câmera de ré com auxílio de estacionamento.
F30	5A	Módulo de ajuda ao estacionamento.
F31	–	Não usado.
F32	5A	Conversor DC / AC.
F33	–	Não usado.
F34	–	Não usado.
F35	–	Não usado.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	–	Não usado.
R1	Relé Elétrico	Relé traseiro 15.
R2	–	Não usado.
R3	–	Não usado.
R4	–	Não usado.
R5	–	Não usado.
R6	–	Não usado.



2017

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2017)

Não.	Amperagem	Componentes protegidos
F56	20A	Abastecimento da bomba de combustível.
F57	–	Não usado.
F58	5A	Relé de iluminação interior.
F59	5A	Transceptor anti-roubo passivo.
F60	10A	Luz interior. Pacote de interruptores da porta do motorista. Luz de porta-luvas. Banco de interruptores do console suspenso.
F61	20A	Mais leve. Power Point.
F62	5A	Módulo sensor de chuva. Módulo sensor de luz.
F63	10A	Módulo de detecção frontal. Radar em perspectiva.
F64	–	Não usado.
F65	10A	Destravando a porta traseira.
F66	20A	Destrancando a porta do motorista.
F67	7,5A	SINCRONIZAÇÃO. Visor multifuncional. Módulo de sistema de posicionamento global.
F68	15A	Travamento eletrônico da coluna da direção.
F69	5A	Conjunto de instrumentos.
F70	20A	Fornecimento de bloqueio e desbloqueio centralizado.
F71	7,5A	Cabeça de controle de aquecimento (ar condicionado manual). Controle de temperatura automático eletrônico duplo.
F72	7,5A	Conector de ligação de dados.
F73	7,5A	Módulo de volante.
F74	15A	Fonte de alimentação do farol.
F75	15A	Luz de nevoeiro.
F76	10A	Luz reversa.
F77	20A	Bomba de lavagem.
F78	5A	Chave de ignição. Botão de início. Módulo de veículo sem chave.
F79	15A	Rádio. Painel de acabamento eletrônico. Interruptor da luz de advertência de perigo. Interruptor de bloqueio da porta.
F80	20A	Fornecimento de teto solar.
F81	–	Fonte de alimentação do detector de movimento interno. Fonte de alimentação do receptor de radiofrequência. Teto panorâmico elétrico / aberto.
F82	20A	Bomba de lavagem.
F83	20A	Fecho centralizado.
F84	20A	Bloqueie / desbloqueie o relé. Relé da porta traseira.
F85	7,5 A	Fonte de alimentação eletrônica 15.
F86	10A	Módulo de airbag. Sistema de classificação de ocupantes. Luz avisadora de desativação do airbag do passageiro.
F87	15A	Volante aquecido.
F88	25A	Fonte de alimentação KL30.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2017)

Não.	Amperagem	Componentes protegidos
F7	50A **	Sistema de travagem anti-bloqueio e bomba electrónica do programa de estabilidade.
F8	30A **	Válvula de programa de estabilidade eletrônica.
F9	40A **	Ventilador de resfriamento (600W)
F9	50A **	Ventilador de refrigeração (390W e 750W).
F10	40A **	Motor do ventilador do aquecedor.
F11	30A **	Fonte de alimentação para o módulo de controle da carroceria. Módulo de qualidade de tensão.
F12	30A **	Relé do módulo de controle do trem de força.
F13	30A **	Iniciador de revezamento.
F14	25A **	Ventilador de refrigeração (600W e 750W).
F15	20A **	Acendedor de cigarros frontal ou tomada elétrica.
F 16	–	Não usado.
F17	40A **	Ventilador de refrigeração (600W).
F17	50A **	Ventilador de refrigeração (750W).
F18	20A **	Tomada de energia central.
F19	5A *	Sistema de travagem antibloqueio e programa de estabilidade eletrônico 15 fonte de alimentação.
F20	15 A *	Buzina
F21	5A *	Interruptor da luz de freio.
F22	15 A *	Sistema de monitoramento de bateria.
F23	5A *	Bobinas de relé.
F24	5A *	Módulo de interruptor de luz.
F25	10 A *	Sistema de classificação de ocupantes.
F26	2 5 A *	A bomba de óleo.
F27	15 A *	Embreagem do condicionador de ar.
F28	10 A *	Potência do veículo – injetor de combustível (motor 2,5L). Sistema de informação sobre pontos cegos e câmera de ré (veículos equipados com stop / start).
F29	–	Não usado.
F30	10 A *	Pára-brisa parcialmente aquecido.
F31	5A *	Bobina do relé de controle do trem de força.
F32	15 A *	Potência do veículo (motor 2.0L e 2.5L).
F32	10 A *	Potência do veículo (motor 1.5L).
F33	10 A *	Potência do veículo 2 (motor 2.0L e 2.5L).
F33	15 A *	Potência do veículo 2 (motor 1.5L).
F34	10 A *	Potência do veículo 3.
F35	15 A *	Potência do veículo 4 (motor 2.0L e 2.5L).
F35	10 A *	Potência do veículo 4 (motor 1.5L).
F36	5A *	Persianas de malha ativa.
F37	10 A *	Indicador de desativação do airbag do passageiro.
F38	5A *	Fonte de alimentação de ignição para o módulo de controle do motor e o módulo de controle da transmissão.
F39	20A *	Banco do motorista aquecido.
F40	5A *	Fonte de alimentação da direção hidráulica 15 eletrônica.
F41	20A *	Fonte de alimentação do módulo de controle 15 do corpo.
F42	15 A *	Limpador de pára-brisa traseiro.
F43	15 A *	Fonte de alimentação para o módulo de controle do farol.
F44	5A *	Radar em perspectiva.
F45	20A *	Banco do passageiro aquecido.
F46	40A **	Módulos de motor de limpador inteligente.
F47	–	Não usado.
F48	5A *	Teclado.
R1	Micro relé	Ventilador de refrigeração (750W).
R2	Micro relé	Buzina
R3	–	Não usado.
R4	–	Não usado.
R5	Micro relé	Ventilador de refrigeração (750W).
R6	Micro relé	Ventilador de refrigeração (600W e 750W).
R7	Relé Elétrico	Pára-brisa parcialmente aquecido.
R8	–	Não usado.
R9	–	Não usado.
R10	Mini relé	Iniciador de revezamento.
R11	Micro relé	Embreagem do condicionador de ar.
R12	Relé Elétrico	Fã.
R13	Mini relé	Ventilador de aquecimento.
R14	Mini relé	Relé de controle do motor.
R15	Relé Elétrico	Ventilador de refrigeração (600W e 750W).
R16	Relé Elétrico	Ignição 15.
		* Mini fusíveis ** Fusíveis de cartucho

Compartimento de bagagem

Alocação de fusíveis no compartimento de bagagem (2017)

Não.	Amperagem	Componentes protegidos
F1	5A	Módulo de entrada da porta traseira com mãos livres.
F2	15A	Espelho exterior aquecido (sem comando da porta). Limpadores de pára-brisa aquecidos.
F3	5A	Maçanetas das portas do veículo sem chave.
F4	25A	Unidade de controle da porta dianteira esquerda.
F5	25A	Unidade de controle da porta dianteira direita.
F6	25A	Unidade de controle da porta traseira esquerda.
F7	25A	Unidade de controle da porta traseira direita.
F8	25A	Assento do passageiro.
F9	25A	Banco do motorista.
F10	5A	Fonte de alimentação lógica para o módulo de memória do banco do motorista.
F11	5A	Alimentação da bobina de ignição traseira.
F12	–	Não usado.
F13	–	Não usado.
F14	25A	Vidros elétricos de alta corrente (motorista).
F15	25A	Vidros elétricos de alta corrente (motorista e passageiro).
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	5A	Modem embutido.
F21	–	Não usado.
F22	25A	Vidro traseiro aquecido.
F23	25A	Amplificador de áudio.
F24	30A	Conversor DC / AC.
F25	25A	Porta traseira elétrica.
F26	20A	Tomada de alimentação traseira.
F27	20A	Tomada de alimentação na bagageira.
F28	40A	Reboque.
F29	5A	Sistema de detecção de ponto cego. Câmera de ré com auxílio de estacionamento.
F30	5A	Módulo de ajuda ao estacionamento.
F31	–	Não usado.
F32	5A	Conversor DC / AC.
F33	10A	Interruptor de janela de alta corrente.
F34	–	Não usado.
F35	–	Não usado.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	5A	Bobina do relé do espelho exterior aquecido.
R1	Relé Elétrico	Atraso do acessório do relé.
R2	Mini relé	Relé traseiro 15.
R3	Micro relé	Relé do vidro traseiro aquecido.
R4	–	Não usado.
R5	–	Não usado.
R6	Micro relé	Relé do espelho exterior aquecido.



2018, 2019

Compartimento do passageiro

Alocação de fusíveis no compartimento de passageiros (2018, 2019)

Não.	Amperagem	Componentes protegidos
F56	20A	Abastecimento da bomba de combustível.
F57	–	Não usado.
F58	5A	Relé de iluminação interior.
F59	5A	Transceptor anti-roubo passivo.
F60	10A	Luz interior. Pacote de interruptores da porta do motorista. Luz de porta-luvas. Banco de interruptores do console suspenso.
F61	20A	Mais leve. Power Point.
F62	5A	Módulo sensor de chuva. Módulo sensor de luz.
F63	10A	Módulo de detecção frontal. Radar em perspectiva.
F64	–	Não usado.
F65	10A	Destravando a porta traseira.
F66	20A	Destrancando a porta do motorista.
F67	7,5A	SINCRONIZAÇÃO. Visor multifuncional. Módulo de sistema de posicionamento global.
F68	15A	Não usado (sobressalente).
F69	5A	Conjunto de instrumentos.
F70	20A	Fornecimento de bloqueio e desbloqueio centralizado.
F71	7,5A	Cabeça de controle de aquecimento (ar condicionado manual). Controle de temperatura automático eletrônico duplo.
F72	7,5A	Conector de ligação de dados.
F73	7,5A	Módulo de volante.
F74	15A	Fonte de alimentação do farol.
F75	15A	Luz de nevoeiro.
F76	10A	Luz reversa.
F77	20A	Bomba de lavagem.
F78	5A	Chave de ignição. Botão de início. Módulo de veículo sem chave.
F79	15A	Rádio. Painel de acabamento eletrônico. Interruptor da luz de advertência de perigo. Interruptor de bloqueio da porta.
F80	20A	Fornecimento de teto solar.
F81	5A	Fornecimento de detector de movimento interno (2018). Fonte de alimentação do receptor de radiofrequência. Teto panorâmico elétrico / aberto.
F82	20A	Bomba de lavagem.
F83	20A	Fecho centralizado.
F84	20A	Bloqueie / desbloqueie o relé. Relé da porta traseira.
F85	7,5 A	Fonte de alimentação eletrônica 15.
F86	10A	Módulo de airbag. Sistema de classificação de ocupantes. Indicador de desativação do airbag do passageiro.
F87	15A	Volante aquecido.
F88	–	Não usado.
F89	–	Não usado.

Compartimento do motor



Alocação de fusíveis na caixa de distribuição elétrica (2018, 2019)

Não.	Amperagem	Componentes protegidos
F7	50A	Sistema de travagem anti-bloqueio e bomba electrónica do programa de estabilidade.
F8	30A	Válvula de programa de estabilidade eletrônica.
F9	40A	Ventilador de resfriamento (600W)
F9	50A	Ventilador de refrigeração (390W e 750W).
F10	40A	Motor do ventilador do aquecedor.
F11	30A	Fonte de alimentação para o módulo de controle da carroceria. Módulo de qualidade de tensão.
F12	30A	Relé do módulo de controle do trem de força.
F13	30A	Iniciador de revezamento.
F14	25 A	Ventilador de refrigeração (600W e 750W).
F15	20A	Acendedor de cigarros frontal ou tomada elétrica.
F 16	25 A	Janela dianteira elétrica (sem unidade de controle da porta).
F17	40A	Ventilador de refrigeração (600W).
F17	50A	Ventilador de refrigeração (750W).
F18	20A	Tomada de energia central.
F19	5A	Sistema de travagem antibloqueio e programa de estabilidade eletrônico 15 fonte de alimentação.
F20	15 A	Buzina
F21	5A	Interruptor da luz de freio.
F22	15 A	Sistema de monitoramento de bateria.
F23	5A	Bobinas de relé.
F24	5A	Módulo de interruptor de luz.
F25	10A	Sistema de classificação de ocupantes.
F26	25 A	A bomba de óleo.
F27	15 A	Embreagem do condicionador de ar.
F28	10A	Potência do veículo – injetor de combustível (motor 2,5L). Sistema de informação sobre pontos cegos e câmera de ré (veículos equipados com stop / start).
F29	–	Não usado.
F30	10A	Pára-brisa parcialmente aquecido.
F31	5A	Bobina do relé de controle do trem de força.
F32	15 A	Potência do veículo (motor 2.0L e 2.5L).
F32	10A	Potência do veículo (motor 1.5L).
F33	10A	Potência do veículo 2 (motor 2.0L e 2.5L).
F33	15 A	Potência do veículo 2 (motor 1.5L).
F34	10A	Potência do veículo 3.
F35	15 A	Potência do veículo 4 (motor 2.0L e 2.5L).
F35	10A	Potência do veículo 4 (motor 1.5L).
F36	5A	Persianas de malha ativa.
F37	10A	Indicador de desativação do airbag do passageiro.
F38	5A	Fonte de alimentação de ignição para o módulo de controle do motor e o módulo de controle da transmissão.
F39	20A	Banco do motorista aquecido.
F40	5A	Fonte de alimentação da direção hidráulica 15 eletrônica.
F41	20A	Fonte de alimentação do módulo de controle 15 do corpo.
F42	15 A	Limpador de pára-brisa traseiro.
F43	15 A	Fonte de alimentação para o módulo de controle do farol.
F44	5A	Radar em perspectiva.
F45	20A	Banco do passageiro aquecido.
F46	40A	Módulos de motor de limpador inteligente.
F47	–	Não usado.
F48	5A	Teclado.
R1	Micro relé	Ventilador de refrigeração (750W).
R2	Micro relé	Buzina
R3	–	Não usado.
R4	–	Não usado.
R5	Micro relé	Ventilador de refrigeração (750W).
R6	Micro relé	Ventilador de refrigeração (600W e 750W).
R7	Relé Elétrico	Pára-brisa parcialmente aquecido.
R8	Mini relé	2018: Vidros elétricos dianteiros de alta corrente. 2019: não usado
R9	–	Não usado.
R10	Mini relé	Iniciador de revezamento.
R11	Micro relé	Embreagem do condicionador de ar.
R12	Relé Elétrico	Fã.
R13	Mini relé	Ventilador de aquecimento.
R14	Mini relé	Relé de controle do motor.
R15	Relé Elétrico	Ventilador de refrigeração (600W e 750W).
R16	Relé Elétrico	Ignição 15.

Compartimento de bagagem

Alocação de fusíveis no compartimento de bagagem (2018, 2019)

Não.	Amperagem	Componentes protegidos
F1	5A	Módulo de entrada da porta traseira com mãos livres.
F2	15A	Espelho exterior aquecido (sem comando da porta). Limpadores de pára-brisa aquecidos.
F3	5A	Maçanetas das portas do veículo sem chave.
F4	25A	Unidade de controle da porta dianteira esquerda.
F5	25A	Unidade de controle da porta dianteira direita.
F6	25A	Unidade de controle da porta traseira esquerda.
F7	25A	Unidade de controle da porta traseira direita.
F8	25A	Assento do passageiro.
F9	25A	Banco do motorista.
F10	5A	Fonte de alimentação lógica para o módulo de memória do banco do motorista.
F11	5A	Alimentação da bobina de ignição traseira.
F12	–	Não usado.
F13	–	Não usado.
F14	5A	Vidros elétricos de alta corrente (relé frontal).
F15	–	Não utilizado (veículos com vidros elétricos de um toque).
F 16	–	Não usado.
F17	–	Não usado.
F18	–	Não usado.
F19	–	Não usado.
F20	5A	Modem embutido.
F21	–	Não usado.
F22	25A	Vidro traseiro aquecido.
F23	25A	Amplificador de áudio.
F24	30A	Conversor DC / AC.
F24	40A	Reboque (veículos sem vidros elétricos de um toque).
F25	25A	2018: Porta traseira elétrica (veículos com vidros elétricos de um toque). 2019: porta traseira elétrica
F25	40A	2018: Reboque (veículos sem vidros elétricos de um toque).
F26	20A	Tomada de alimentação traseira.
F27	20A	Tomada de alimentação na bagageira.
F28	40A	Reboque (veículos com vidros elétricos de um toque).
F28	25A	Vidros do motorista e do passageiro de alta corrente (veículos sem regulador de vidro instantâneo).
F29	5A	Sistema de detecção de ponto cego. Câmera de ré com auxílio de estacionamento.
F30	5A	Módulo de ajuda ao estacionamento.
F31	–	Não usado.
F32	5A	Conversor DC / AC.
F33	10A	Interruptor de janela de alta corrente.
F34	–	Não usado.
F35	–	Não usado.
F36	–	Não usado.
F37	–	Não usado.
F38	–	Não usado.
F39	–	Não usado.
F40	–	Não usado.
F41	–	Não usado.
F42	–	Não usado.
F43	–	Não usado.
F44	–	Não usado.
F45	–	Não usado.
F46	5A	Bobina do relé do espelho exterior aquecido.
R1	Relé Elétrico	Atraso do acessório do relé.
R2	Mini relé	Relé traseiro 15.
R3	Micro relé	Relé do vidro traseiro aquecido.
R4	–	Não usado.
R5	–	Não usado.
R6	Micro relé	Relé do espelho exterior aquecido.
