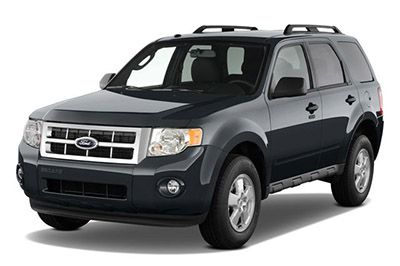

Neste artigo consideramos a segunda geração do Ford Escape, produzida de 2008 a 2012. Aqui você encontra os diagramas da caixa de fusíveis do Ford Escape 2008, 2009, 2010, 2011 e 2012 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro, e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Disposição do fusível Ford Escape 2008-2012
Os fusíveis do isqueiro (tomada) são o fusível №40 (tomada dianteira) na caixa de fusíveis do painel e o fusível №3 (tomada traseira (console central)) na caixa de fusíveis do compartimento do motor.
Localização da caixa de fusíveis
Compartimento do passageiro
O painel de fusíveis está localizado no lado direito do console central, próximo ao painel atrás da tampa.
Remova a tampa do painel para acessar a tampa do fusível. Pressione as guias na parte superior e inferior da tampa do fusível para removê-lo.
Compartimento do motor
A caixa de distribuição elétrica está localizada no compartimento do motor (lado esquerdo).
Diagramas de caixa de fusíveis
Anúncios publicitários
2008
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Interruptor de ligar / desligar o freio |
| 3 | 15A | Não usado (sobressalente) |
| 4 | 30A | Não usado (sobressalente) |
| cinco | 10A | Iluminação do teclado, travamento da alavanca do freio (BSI), SPDJB |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Luzes interiores |
| dez | 15A | Luz de fundo |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptor de espelho elétrico |
| 13 | 7,5A | Ventilador de cartucho |
| quatorze | 10A | FCIM (botões de rádio), rádio satélite, módulo de exibição frontal |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor de bloqueio, desbloqueio da porta traseira, desbloqueio do vidro traseiro |
| 18 | 20A | Assento aquecido |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Cancelamento de overdrive |
| 31 | 10A | Módulo bússola |
| 32 | 10A | Módulo de controle de estresse |
| 33 | 10A | Chave de controle de velocidade |
| 34 | 5A | Interruptor de desativação do controle de velocidade, ABS |
| 35 | 10A | Tração nas quatro rodas, EPAS (direção) |
| 36 | 5A | Transceptor PATS |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / Ampli (rádio audiófilo) |
| 39 | 20A | Rádio |
| 40 | 20A | Tomada frontal |
| 41 | 15A | Chaves de trava da porta do motorista / passageiro |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro, relé do assento aquecido, espelho de escurecimento automático |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Lógica do limpador dianteiro, relé do motor do soprador |
| 46 | 7,5A | OCS (retenções), PADI (retenções) |
| 47 | Disjuntor 30A | Janelas elétricas, teto solar |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2008)
| Não. | Amperagem | A descrição |
|---|---|---|
| UMA | 80A meio-dia | AEPA |
| B | 125A meio-dia | SPDJB |
| 1 | 15 A * | Espelho aquecido |
| 2 | 30A ** | Descongelador traseiro |
| 3 | 20A ** | Tomada elétrica traseira (console central) |
| 4 | 20A ** | Bomba de combustivel |
| cinco | 10 A * | Módulo de controle do trem de força Keep Alive (PCM) |
| 6 | 15 A * | Alternador |
| 7 | 10 A * | Revertendo as luzes |
| oito | 20 A * | Luzes de estacionamento de reboque |
| nove | 50A ** | Sistema de travagem antibloqueio (ABS) |
| dez | 30A ** | Limpa pára-brisas |
| onze | 30A ** | Entrada |
| 12 | 40A ** | Ventoinha do motor |
| 13 | 10 A * | embreagem de ar condicionado |
| quatorze | 15 A * | Indicadores de reboque |
| quinze | – | Não usado |
| dezesseis | 40A ** | Ventilador de refrigeração 1 |
| 17 | 40A ** | Ventilador de refrigeração 2 |
| 18 | 20A ** | Solenóide ABS |
| dezenove | 30A ** | Assentos Elétricos |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | – | Relé de degelo traseiro |
| 21B | – | Não usado |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | – | Não usado |
| 23 | – | Não usado |
| 24 | 10 A * | Transmissão PCM |
| 25 | – | Não usado |
| 26 | 10 A * | PCM mil |
| 27 | 10 A * | PCM não mil. |
| 28 | 15 A * | PCM |
| 29 | 15 A * | Bobinas de ignição |
| 30A | – | Ventilador de refrigeração 1 relé |
| 30B | – | Iniciador de revezamento |
| 30C | – | Relé do ventilador de resfriamento principal |
| 30D | – | Ventilador relé 2 |
| 31A | – | Relé de luz reversa |
| 31B | – | Relé da bomba de combustivel |
| 31C | – | Retransmissão de guinada para a esquerda |
| 31D | – | Retransmissão para virar à direita |
| 31E | – | Retransmissão de pátio de reboque |
| 31F | – | Não usado |
| 32 | – | Diodo de embreagem A / C |
| 33 | – | Diodo PCM |
| 34 | – | Diodo inicial |
| 35 | 10 A * | Relé de luz reversa, módulo de controle de velocidade, relé de degelo traseiro |
| 36 | – | Não usado |
| 37 | – | Não usado |
| * Mini fusível ** Fusível de cartucho |
2009
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no habitáculo (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Interruptor de ligar / desligar o freio |
| 3 | 15A | Módulo de sincronização |
| 4 | 30A | Teto lunar |
| cinco | 10A | Iluminação do teclado, travamento da alavanca do freio (BSI), SPDJB |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Luzes interiores |
| dez | 15A | Luz de fundo |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptor de espelho elétrico |
| 13 | 5A | Não usado (sobressalente) |
| quatorze | 10A | FCIM (botões de rádio), rádio satélite, módulo de exibição frontal |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a força para o motor de travamento, destravando a porta traseira, destravando a janela de levantamento |
| 18 | 20A | Assento aquecido |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5 A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | Módulo de controle de estresse |
| 32 | 10A | Não usado (sobressalente) |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Sistema de travagem antibloqueio (ABS) |
| 35 | 10A | Tração nas quatro rodas, módulo de direção elétrica (EPAS), módulo de ajuda ao estacionamento |
| 36 | 5A | Transceptor PATS |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / Ampli (rádio audiófilo) |
| 39 | 20A | Rádio, amplificador de rádio (apenas navegação) |
| 40 | 20A | Tomada frontal |
| 41 | 15A | Chaves de trava da porta do motorista / passageiro, espelho retrovisor com escurecimento automático, bússola, iluminação ambiente, teto transparente |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro, relé dos assentos aquecidos, painel de instrumentos |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Lógica do limpador dianteiro, relé do motor do soprador |
| 46 | 7,5A | OCS (retenções), PADI (retenções) |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição de energia (2009)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| UMA | 80A meio-dia | Módulo de direção hidráulica eletrônico (EPAS) |
| B | 125A meio-dia | SPDJB |
| 1 | 15A * | Espelho aquecido |
| 2 | 30A ** | Descongelador traseiro |
| 3 | 20A ** | Tomada elétrica traseira (console central) |
| 4 | – | Não usado |
| cinco | 10 A * | Powertrain Control Module (PCM) Keep Alive Power, PCM Relay, Cartridge Vent |
| 6 | 15A * | Alternador |
| 7 | 15A * | Trava da porta traseira |
| oito | 20A * | Luzes de estacionamento de reboque |
| nove | 50A ** | Sistema de travagem antibloqueio (ABS) |
| dez | 30A ** | Limpa pára-brisas |
| onze | 30A ** | Entrada |
| 12 | 40 A ** | Ventoinha do motor |
| 13 | 10 A * | embreagem de ar condicionado |
| quatorze | 15A * | Indicadores de reboque |
| quinze | – | Não usado |
| dezesseis | 40A ** | Ventilador de refrigeração 1 |
| 17 | 40A ** | Ventilador de refrigeração 2 |
| 18 | 20A ** | Solenóide ABS |
| dezenove | 30A ** | Assentos Elétricos |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | – | Relé de degelo traseiro |
| 21B | – | Relé de combustível |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | 20A * | Bomba de combustivel |
| 23 | 15A * | Injetores de combustível |
| 24 | – | Não usado |
| 25 | – | Não usado |
| 26 | 15A * | Bobinas de ignição |
| 27 | 10 A * | Indicador de não funcionamento do PCM |
| 28 | 20A * | Luz indicadora de mau funcionamento Mil-on PCM |
| 29 | 15A * | Módulo de controle do trem de força |
| 30A | – | Ventilador de refrigeração 1 relé |
| 30B | – | Iniciador de revezamento |
| 30C | – | Relé do ventilador de resfriamento principal |
| 30D | – | Ventilador relé 2 |
| 31A | – | Relé de luz reversa |
| 31B | – | Não usado |
| 31C | – | Retransmissão de guinada para a esquerda |
| 31D | – | Retransmissão para virar à direita |
| 31E | – | Retransmissão de pátio de reboque |
| 31F | – | Relé de bloqueio da porta traseira |
| 32 | – | Não usado |
| 33 | – | Diodo PCM |
| 34 | – | Diodo inicial |
| 35 | 10 A * | Partida / partida, luzes de reversão, relé de degelo traseiro |
| 36 | – | Não usado |
| 37 | – | Não usado |
| * Mini fusível ** Fusível de cartucho |
2010, 2011, 2012
Anúncios publicitários
Compartimento do passageiro
Alocação de fusíveis no compartimento de passageiros (2010, 2011, 2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| 1 | 30A | Não usado (sobressalente) |
| 2 | 15A | Interruptor de ligar / desligar o freio |
| 3 | 15A | Módulo SYNC® |
| 4 | 30A | Teto lunar |
| cinco | 10A | Iluminação do teclado, travamento da alavanca do freio (BSI), painel de fusíveis do compartimento do passageiro |
| 6 | 20A | Sinais de direção, luzes de parada |
| 7 | 10A | Faróis médios (esquerda) |
| oito | 10A | Faróis médios (direita) |
| nove | 15A | Luzes interiores |
| dez | 15A | Luz de fundo |
| onze | 10A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptor de espelho elétrico |
| 13 | 5A | Não usado (sobressalente) |
| quatorze | 10A | FCIM (botões de rádio), módulo de exibição frontal, módulo GPS |
| quinze | 10A | Controle de clima |
| dezesseis | 15A | Não usado (sobressalente) |
| 17 | 20A | Toda a energia para o motor de bloqueio, desbloqueio da porta traseira, desbloqueio do vidro traseiro |
| 18 | 20A | Assento aquecido |
| dezenove | 25A | Limpador de pára-brisa traseiro |
| vinte | 15A | Ligação de dados |
| 21 | 15A | Faróis de nevoeiro |
| 22 | 15A | Luzes do parque |
| 23 | 15A | Luzes vermelhas |
| 24 | 20A | Relé da buzina |
| 25 | 10A | Lâmpadas sob demanda |
| 26 | 10A | Grupo de painel |
| 27 | 20A | Chave de ignição |
| 28 | 5A | Rádio |
| 29 | 5A | Grupo de painel |
| trinta | 5A | Não usado (sobressalente) |
| 31 | 10A | Módulo de controle de estresse |
| 32 | 10A | Módulo de câmera de vídeo traseiro |
| 33 | 10A | Não usado (sobressalente) |
| 34 | 5A | Não usado (sobressalente) |
| 35 | 10A | Tração nas quatro rodas, direção assistida elétrica (EPAS), módulo de ajuda ao estacionamento, módulo de ajuda ao estacionamento ativo |
| 36 | 5A | Transceptor com Sistema Antifurto Passivo (PATS) |
| 37 | 10A | Controle de clima |
| 38 | 20A | Subwoofer / Amp (rádio premium) |
| 39 | 20A | Rádio, amplificador de rádio (apenas navegação) |
| 40 | 20A | Tomada frontal |
| 41 | 15A | Chaves de trava da porta do motorista / passageiro, espelho retrovisor com escurecimento automático, bússola, iluminação ambiente, teto transparente, visor da câmera no espelho retrovisor |
| 42 | 10A | Não usado (sobressalente) |
| 43 | 10A | Lógica do limpador traseiro, relé dos assentos aquecidos, painel de instrumentos |
| 44 | 10A | Não usado (sobressalente) |
| 45 | 5A | Lógica do limpador dianteiro, relé do motor do soprador |
| 46 | 7,5A | Sistema de classificação de ocupante (OCS), indicador de desativação de airbag do passageiro (PADI) |
| 47 | Disjuntor 30A | Janelas eletricas |
| 48 | – | Relé acessório atrasado |
Compartimento do motor
Anúncios publicitários
Alocação de fusíveis na caixa de distribuição elétrica (2010, 2011, 2012)
| Não. | Amperagem | Circuitos protegidos |
|---|---|---|
| UMA | 80A meio-dia | Módulo de direção hidráulica eletrônico (EPAS) |
| B | 125A meio-dia | Tabela de fusíveis do compartimento do passageiro |
| 1 | 15 A * | Espelho aquecido |
| 2 | 30A ** | Descongelador traseiro |
| 3 | 20 A ** | Tomada elétrica traseira (console central) |
| 4 | – | Não usado |
| cinco | 10 A * | Módulo de controle do trem de força (PCM) – manter a energia, relé PCM, ventilação do cartucho |
| 6 | 15 A * | Alternador |
| 7 | 15 A * | Trava da porta traseira |
| oito | 20 A * | Luzes de estacionamento de reboque |
| nove | 50A ** | Sistema de travagem antibloqueio (ABS) |
| dez | 30A ** | Limpa pára-brisas |
| onze | 30A ** | Entrada |
| 12 | 40A ** | Ventoinha do motor |
| 13 | 10 A * | embreagem de ar condicionado |
| quatorze | 15 A * | Indicadores de reboque |
| quinze | – | Não usado |
| dezesseis | 40A ** | Ventilador de refrigeração 1 |
| 17 | 40A ** | Ventilador de refrigeração 2 |
| 18 | 20A ** | Solenóide ABS |
| dezenove | 30A ** | Assentos Elétricos |
| vinte | – | Relé de embreagem de ar condicionado |
| 21A | – | Relé de degelo traseiro |
| 21B | – | Relé de combustível |
| 21C | – | Relé do soprador |
| 21D | – | Relé PCM |
| 22 | 20 A * | Bomba de combustivel |
| 23 | 15 A * | Injetores de combustível |
| 24 | – | Não usado |
| 25 | 5A * | abdômen |
| 26 | 15 A * | Bobinas de ignição |
| 27 | 10 A * | PCM – luz indicadora de mau funcionamento geral do componente do trem de força |
| 28 | 20 A * | PCM – luz indicadora de mau funcionamento do componente do trem de força relacionada à emissão |
| 29 | 15 A * | PCM |
| 30A | – | Ventilador de refrigeração 1 relé |
| 30B | – | Iniciador de revezamento |
| 30C | – | Relé do ventilador de resfriamento principal |
| 30D | – | Ventilador relé 2 |
| 31A | – | Relé de luz reversa |
| 31B | – | Não usado |
| 31C | – | Retransmissão de guinada para a esquerda |
| 31D | – | Retransmissão para virar à direita |
| 31E | – | Retransmissão de pátio de reboque |
| 31F | – | Relé de bloqueio da porta traseira |
| 32 | – | Não usado |
| 33 | – | Diodo PCM |
| 34 | – | Diodo inicial |
| 35 | 10 A * | Partida / partida, luzes de reversão, relé de degelo traseiro |
| 36 | – | Não usado |
| * Mini fusível ** Fusível de cartucho |
