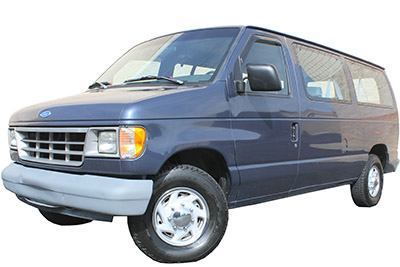

Neste artigo, consideramos a quarta geração da Ford E-Series / Econoline / Club Wagon (antes de uma atualização), produzida de 1992 a 1996. Aqui você encontrará os diagramas da caixa de fusíveis da Ford E-Series 1993, 1994, 1995, 1996 (Econoline ), descubra a localização dos painéis de fusíveis dentro do carro e descubra a atribuição de cada fusível (arranjo de fusíveis) e relés.
Contents
Arranjo de fusíveis Ford E-Series / Econoline / Club Wagon 1993-1996
O fusível do acendedor de cigarros Ford Econoline (tomada) é o fusível nº 10 na caixa de fusíveis do painel.
Caixa de fusíveis interna
Localização da caixa de fusíveis
Você pode acessar o painel de fusíveis através da abertura inferior na coluna de direção. Remova a tampa usando os clipes de liberação rápida.
Diagrama da caixa de fusíveis
Atribuição de fusíveis no painel de instrumentos
| Não. | Ampère | A descrição |
|---|---|---|
| 1 | 15A | Interruptor de pressão do freio; DLC; PSOM; Controle de velocidade; Parar / perigo / luz intermitente |
| 2 | 30A | Módulo de controle de limpador; Motor de limpeza |
| 3 | – | Não usado |
| 4 | 20A | Flash-to-pass; Iluminação de instrumentos; Lâmpadas de registro; Faróis e luzes de estacionamento |
| cinco | 15A | módulo de airbag; Relé de bateria auxiliar; Luzes de emergência; Módulo de luz de circulação diurna (DRL); Luzes de perigo; Atuador de bloqueio de mudança de marcha; Chave de controle de transmissão; Acender as lâmpadas |
| 6 | 20A | Torneira de acessórios; Módulo anti-roubo; Entrada iluminada; Módulo de entrada sem chave remoto; Controle de velocidade; Relé de carga da bateria do trailer |
| 7 | 10A | Módulo anti-roubo; Sensor de alcance de transmissão; Interruptor da posição Park / Neutro; Módulo de controle do trem de força (PCM) |
| oito | 15A | Indicador anti-roubo; Interruptor de luz de cortesia; Lâmpada de cúpula / mapa; Entrada iluminada; Espelhos de energia; Memória de rádio; Módulo de entrada sem chave remoto; Viseiras |
| nove | 15A | Interruptor de ar condicionado |
| dez | 25A | Mais leve; Amplificador; Tomada elétrica traseira |
| onze | 15A | Interruptor de farol; Rádio |
| 12 | Disjuntor 20A | Módulo anti-roubo; Fechaduras elétricas; Módulo de bloqueio de memória |
| 13 | 5A | Lâmpadas de iluminação do painel de instrumentos |
| quatorze | Disjuntor 20A | Janelas eletricas |
| quinze | 20A | Módulo de bolsa de ar |
| dezesseis | 30A | A potência do veículo mudou; Assentos lombares elétricos |
| 17 | 20A | Módulo de velocímetro / odômetro programável (PSOM); Sistema de Frenagem Antibloqueio Traseiro (RABS) |
| 18 | 15A | Luzes de advertência do painel de instrumentos; Aviso sonoro |
Anúncios publicitários
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Ele está localizado próximo à bateria, abaixo.
Diagrama da caixa de fusíveis
Alocação de fusíveis no compartimento do motor
| Não. | Ampère | A descrição |
|---|---|---|
| 1 | 50A | Para. A / C e aquecimento, módulo de entrada sem chave remoto |
| 2 | 50A | Potência do veículo alterada |
| 3 | 30A | Módulo de controle do trem de força |
| 4 | 20A | Freio elétrico |
| cinco | 50A | Banco do motorista e suporte lombar elétrico |
| 6 | 60A | Ar condicionado frontal e motor de ventilador, isqueiro |
| 7 | 60A | Chave de ignição |
| oito | 30A | Bomba de combustível (apenas motor a gasolina) |
| nove | 40A | Carregando a bateria de reboque |
| dez | 30A | Luzes de corrida e de emergência para reboque |
| onze | 60A | Painel de fusíveis interno, IP, interruptor de farol |
| 12 | 60A | Trailer e Aux. Relé de energia da bateria |
| 13 | 30A | Sistema de ignição, painel de instrumentos, relé de potência PCM, motor PIA (diesel), relé ABS |
| quatorze | 60A | abdômen |
| quinze | 15A | buzina |
| dezesseis | 10A | Rebocando faróis de corrida |
| 17 | 10A | Sinal de mudança de direção / parada de reboque – esquerda |
| 18 | 10A | Sinal de mudança de direção / Parada de reboque de trailer – direita |
| dezenove | – | Diodo plugável |
| 15A | Lâmpada sob o capô | |
| R1 | Relé ABS | |
| R2 | Relé da bomba de combustível (gasolina) ou relé IDM (diesel) | |
| R3 | Relé PCM |
Fusíveis adicionais
| Local | Tipo de proteção | Circuito protegido |
|---|---|---|
| Iniciador de revezamento | Ligação fusível de calibre 14 | Vela de incandescência da margem direita |
| Iniciador de revezamento | Ligação fusível de calibre 14 | Vela de incandescência da margem esquerda |
| Iniciador de revezamento | Ligação fusível de calibre 18 | Alternador |
| Iniciador de revezamento | Ligação do fusível de calibre 12 (2) | Alternador |
| Iniciador de revezamento | Ligação fusível calibre 16 calibre 20 |
Relais PCM diesel / KAM |
