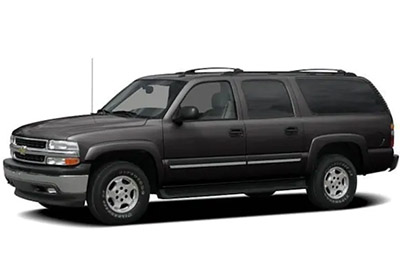

Neste artigo, consideramos a nona geração do Chevrolet Suburban e a segunda geração do Tahoe (GMT800), produzidos de 2000 a 2006. Aqui você encontrará diagramas das caixas de fusíveis Chevrolet Suburban / Tahoe 2000, 2001, 2002, 2003, 2004, 2005 e 2006 , obtenha informações sobre a localização dos painéis de fusíveis dentro do carro e aprenda sobre a atribuição de cada fusível (disposição dos fusíveis) e relés.
Contents
Arranjo de fusíveis Chevrolet Suburban / Tahoe 2000-2006
Os fusíveis do isqueiro (tomada) do Chevrolet Suburban (Tahoe) estão localizados na caixa de fusíveis no compartimento do motor e desde 2003 também na caixa de fusíveis no painel.
2000-2002 – consulte os fusíveis “AUX PWR” e “CIGAR” na caixa de fusíveis do compartimento do motor.
2003-2006 – consulte “AUX HVAC” (tomada de alimentação auxiliar – console), fusíveis “CIG LTR” (acendedor de cigarros) na caixa de fusíveis do compartimento do motor e fusível “AUX PWR 2” / “AUX PWR 2”, M / GATE ” (Receptáculo de alimentação da área de carga traseira) na caixa de fusíveis do painel de instrumentos.
Localização da caixa de fusíveis
Painel
A caixa de fusíveis está localizada no painel do motorista, atrás da tampa.
Caixa de retransmissão do painel central
O bloco de utilidades do painel central está localizado sob o painel à esquerda da coluna de direção.
Compartimento do motor
Bloco de fusíveis do ventilador de resfriamento elétrico auxiliar (se aplicável)
Ele está localizado no compartimento do motor do lado do motorista do veículo, próximo à caixa de fusíveis sob o capô.
Diagramas de caixa de fusíveis
Anúncios publicitários
2000, 2001, 2002
Painel
Alocação de fusíveis no painel de instrumentos (2000-2002)
| Último nome | Circuito protegido |
|---|---|
| CORPO L | Relé de energia acessório retido |
| TRANCAR | Fechaduras elétricas |
| DRV UNLOCK | Relé de fechadura elétrica |
| TRANCAR | Relé de fechadura elétrica |
| CVC 1 | Sistema de controle de clima |
| CRUZEIRO | Cruise control, painel de instrumentos |
| IGN 3 | Ignição, assentos elétricos |
| 4 rodas motrizes | Sistema de tração nas quatro rodas, bateria auxiliar |
| MANIVELA | Iniciando sistema |
| INT PRK | Luzes de estacionamento, luzes de presença laterais, luzes interiores |
| PORTA L | Relé de fechadura elétrica |
| FREIO | Sistema de travagem antibloqueio |
| RR WIPER | Limpador de vidro traseiro |
| SPST | Lâmpadas interiores |
| ASSENTO | Disjuntor elétrico do assento |
| PERCORRER | Luzes externas, piscas, luzes de advertência de perigo |
| ABRIR | Fechaduras elétricas |
| HTR A / C | Sistema de controle de clima |
| WS WPR | Limpa pára-brisas |
| IGN 1 | Ignição, painel |
| AIR BAG | Airbag |
| MIR / LOCK | Espelhos elétricos, fechaduras elétricas |
| DR LOCK | Fechaduras elétricas |
| PWR WDO | Disjuntor elétrico de janela |
| ABRIR | Relé de fechadura elétrica |
| IGN 0 | Display PRND321, hodômetro, VCM / PCM |
| ESTE IGN | Opção de equipamento especial, ignição |
| SEO ACCY | Acessório opcional de equipamento especial, telefone celular |
| RAP # 1 | Relé de energia acessório retido |
| RDO 1 | Sistema de áudio |
| RAP # 2 | Vidros traseiros elétricos, teto solar, rádio |
Anúncios publicitários
Caixa de retransmissão do painel central
Caixa de retransmissão do painel central (2000-2002)
| Nome do relé | Circuito protegido |
|---|---|
| SEO | Opção de equipamento especial |
| HTD ST | Assentos aquecidos |
| HDLNR | Headliner (2001-2002) |
| VAIDADE | Fiação do acabamento do telhado |
| REBOQUE | Fiação do freio do trailer |
| PWR ST | Assentos Elétricos |
| Y9 | Não usado |
| UPF | Upfitter |
| PARK LAMP | Luzes de estacionamento |
| FRT PRK EXPT | Não usado |
| SOBRESSALENTE 2 | Não usado |
| PUDDLE LP | Lâmpadas não utilizadas / Poça (2002) |
| SL RIDE | Não usado |
| SOBRESSALENTE 3 | Não usado |
| INADAV PWR | Fluxo de iluminação interna |
| CTSY LP | Lâmpadas de cortesia |
| TELEFONE CEL | Fiação de telefone celular |
Anúncios publicitários
Compartimento do motor
Atribuição de fusíveis e relé no compartimento do motor (2000-2002)
| Último nome | Circuito protegido |
|---|---|
| STUD # 1 | Fonte de alimentação para acessórios / fonte de alimentação para cabos de reboque / nivelamento de carga |
| abdômen | Freios anti-trava |
| IGN A | Chave de ignição |
| AR | Sistema AIR |
| RAP # 1 | Espelhos elétricos, espelhos elétricos, fechaduras elétricas, assento (s) elétrico (s) |
| IGN B | Chave de ignição |
| RAP # 2 | Acessórios de retenção / vidros traseiros elétricos, teto solar, rádio |
| STUD # 2 | Fonte de alimentação de acessórios / fiação do trailer Fonte de alimentação do freio |
| TRL R TRN | Fiação do trailer do sinal de mudança de direção à direita |
| TRL L TRN | Fiação do trailer do sinal de mudança de direção à esquerda |
| IGN 1 | Ignição, controles de combustível |
| INJ B | Ignição, controles de combustível (relé) |
| ENTRADA | Iniciador de revezamento) |
| PARK LP | Luzes de estacionamento |
| HVAC FRT | Sistema de controle de clima |
| PARAR LP | Lâmpadas para exteriores, carimbos |
| ECM 1 | PCM |
| CHMSL | Stoplamp de montagem alta central |
| PARANDO O VEÍCULO | Luzes de parada, controle de cruzeiro |
| TRL B / U | Fiação do reboque da lâmpada de emergência |
| INJ A | Controles de combustível, ignição |
| RR HVAC | HVAC traseiro |
| VEH B / U | Luzes de emergência do veículo |
| A PARTIR DE 1 | Controles do motor, sangramento do canister, sistema de combustível |
| ETC | Controle eletrônico do acelerador |
| IGN E | Relé do compressor de ar condicionado, desembaçador do vidro traseiro, luzes diurnas, sistema AIR |
| B / U LP | Luzes de marcha-atrás, sistema de controle de trava de mudança de marcha automática |
| ATC | Caixa de transferência automática |
| RR DEFOG | Desembaciador do vidro traseiro, espelhos aquecidos (relé) |
| RTD | Autoride (amortecimento em tempo real) |
| RR PRK | Luzes traseiras de estacionamento direita |
| ECM B | PCM |
| F / PMP | Relé da bomba de combustivel) |
| O2 A | Sensores de oxigênio |
| O2 B | Sensores de oxigênio |
| LR PRK | Luzes de estacionamento traseiras esquerdas |
| RR DEFOG | Desembaciador do vidro traseiro, espelhos aquecidos |
| HDLP | Faróis (relé) |
| TRL PRK | Fiação do trailer para luzes de estacionamento |
| PRIMEIRO | Não usado |
| RT HDLP | Faróis retos |
| DRL | Luzes diurnas (relé) |
| NKU MIR | Espelhos aquecidos |
| LT HDLP | Faróis à esquerda |
| A / C | Ar condicionado |
| AUX PWR | Isqueiro, tomadas auxiliares |
| SEO 2 | Opção de equipamento especial Fonte de alimentação, bancos elétricos, luz de teto auxiliar Mnt |
| SEO 1 | Opção de equipamento especial Fonte de alimentação, luz de teto auxiliar Mnt, telefone celular, Onstar |
| DRL | Lâmpadas diurnas |
| A / C | A / C (relé) |
| FOG LP | Faróis de nevoeiro |
| FOG LP | Faróis de nevoeiro (relé) |
| RÁDIO | Sistema de áudio, painel, sistema de ar condicionado |
| CHARUTO | Isqueiro, tomadas auxiliares |
| RT TURN | Vire os sinais à direita |
| BTSI | Sistema de controle automático de trava de mudança de marcha |
| LT TOUR | Sinais de giro à esquerda |
| FR PRK | Luzes de estacionamento dianteiras, luzes de marcação laterais |
| W / W PMP | Bomba lavadora de pára-brisa |
| BUZINA | Buzina (relé) |
| IGN C | Interruptor de ignição, bomba de combustível, display PRND321, manivela |
| RDO AMP | Amplificador de rádio |
| HAZ LP | Lâmpadas para exteriores, lâmpadas de perigo |
| EXP LPS | Não usado |
| BUZINA | buzina |
| CTSY LP | Lâmpadas interiores |
| RR WPR | Limpadores traseiros |
| Confirmar | Módulo de controle da carroceria, entrada remota sem chave, faróis |
2003, 2004, 2005
Anúncios publicitários
Painel
Alocação de fusíveis no painel de instrumentos (2003-2005)
| Último nome | Uso |
|---|---|
| Limpador RR | Chave do limpador do vidro traseiro |
| SEO ACCY | Acessório de equipamento especial opcional |
| WS WPR | Limpa pára-brisas |
| TBC ACCY | Acessório de controlador de carroceria de caminhão |
| IGN 3 | Ignição, assentos aquecidos |
| 4 rodas motrizes | Sistema de tração nas quatro rodas, bateria auxiliar |
| HTR A / C | Sistema de controle de clima |
| TRANCAR | Relé de fechadura elétrica da porta (função de fechadura) |
| CVC 1 | Espelho interior, sistema de ar condicionado |
| PORTA L | Conectando o chicote da porta do motorista |
| CRUZEIRO | Regulador de velocidade |
| ABRIR | Relé de fechadura elétrica da porta (função de desbloqueio) |
| RR FOG LP | Farol traseiro de nevoeiro (apenas exportação) |
| FREIO | Sistema de travagem antibloqueio |
| DESBLOQUEAR O MOTORISTA | Relé de travamento elétrico da porta (função de destravamento da porta) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | Controlador de carroceria de caminhão |
| VÉH CHMSL | Luz elevada para veículo e reboque |
| LT TRLR ST / TRN | Sinal de mudança de direção à esquerda / parada do trailer |
| LT TRN | Sinais de mudança de direção à esquerda e marcadores laterais |
| PARANDO O VEÍCULO | Luzes de parada do veículo, módulo de freio, módulo de controle do acelerador eletrônico |
| RT TRLR ST / TRN | Sinal de mudança de direção à direita / parada do trailer |
| RT TRN | Sinais de mudança de direção à direita e marcadores laterais |
| CORPO | Conector prejudicial |
| DDM | Módulo da porta do motorista |
| AUX PWR 2 | Tomada de energia na área de carga traseira |
| LOCKS | Sistema de travamento elétrico da porta |
| TBC 2C | Controlador de carroceria de caminhão |
| BRILHAR | Módulo piscando |
| CB LT DOORS | Disjuntor da janela elétrica esquerda |
| TBC 2B | Controlador de carroceria de caminhão |
| TBC 2A | Controlador de carroceria de caminhão |
Anúncios publicitários
Caixa de retransmissão do painel central
Caixa de retransmissão do painel central (2003-2006)
| Dispositivo | Uso |
|---|---|
| SEO | Opção de equipamento especial |
| REBOQUE | Fiação do freio do trailer |
| UPFIT | Upfitter (não usado) |
| SL RIDE | Conectando o chicote de controle de direção |
| HDLR 2 | Conector da fiação do telhado |
| CORPO | Conector de fiação do corpo |
| HDLNR 1 | Conector de fiação 1 do revestimento do tejadilho |
| RELÉS DE SUBSTITUIÇÃO | Não usado |
| CB SEAT | Disjuntor do módulo do assento do motorista e do passageiro |
| CB RT DOOR | Disjuntor da janela elétrica direita |
| POUPAR | Não usado |
| INFO | Conectando o chicote de infoentretenimento |
Anúncios publicitários
Compartimento do motor
Atribuição de fusível e relé no compartimento do motor (2003-2005)
| Último nome | Uso |
|---|---|
| PLUGUE DE FULGOR | Não usado |
| ALIMENTAÇÃO PERSONALIZADA | Fornecimento de combustível acessório |
| HÍBRIDO | Híbrido |
| STUD # 1 | Fonte de alimentação auxiliar (bateria única e diesel apenas) / bateria dupla (TP2) Não instale um fusível. |
| MBEC | Fonte de alimentação central para o barramento central, bancos dianteiros, portas direitas |
| FÃ | Ventilador de ar condicionado frontal |
| LBEC | Central de energia do ônibus esquerdo, módulos de portas, travas de portas, tomada de energia auxiliar – área de carga traseira e painel |
| STUD 2 | Fonte de alimentação de acessórios / fiação do trailer Fonte de alimentação do freio |
| abdômen | Freios anti-trava |
| VSES / ECAS | Estabilidade do veículo |
| IGN A | Power Iqnition |
| IGN B | Power Iqnition |
| LBEC 1 | Centro de energia do ônibus esquerdo, porta esquerda, controlador da carroceria do caminhão, módulo do sinal de mudança de direção |
| PARC TRL | Luzes de estacionamento, fiação de reboque |
| RR PARK | Luzes de estacionamento traseiras direitas e luzes de marcação laterais |
| LR PARK | Luzes de estacionamento traseiras esquerdas e luzes de marcação laterais |
| PARK LP | Relé de luz de estacionamento |
| ENTRADA | Iniciar relé |
| INTPARK | Lâmpadas interiores |
| PARAR LP | Selos |
| TBC BATT | Energia da bateria do controlador da carroceria do caminhão |
| SUNROOF | Teto solar |
| SEO B2 | Luzes fora de estrada |
| 4WS | Módulo QUADRASTEER Vent / Cartucho Solenóide de Força |
| RR HVAC | Controle de ar condicionado traseiro |
| PARA HVAC | Soquete de alimentação auxiliar – console |
| IGN 1 | Relé de ignição |
| PCM 1 | Módulo de controle do trem de força |
| ETC / ECM | Controle eletrônico do acelerador, controlador eletrônico do freio |
| IGN E | Conjunto de instrumentos, relé de ar condicionado, indicadores de direção / interruptor de perigo, relé de partida |
| RTD | Controle de direção |
| TRL B / U | Fiação do reboque da lâmpada de emergência |
| PCM B | Módulo de controle do trem de força, bomba de combustível |
| F / PMP | Relé da bomba de combustivel) |
| B / U LP | Luzes de marcha-atrás, sistema de controle de trava de câmbio automático |
| RR DEFOG | Desembaçador da janela traseira |
| HDLP-HI | Relé do farol alto |
| PRIMEIRO | Não usado |
| AIRBAG | Sistema de retenção inflável adicional |
| FRT PARK | Luzes de estacionamento dianteiras, luzes de marcação laterais |
| DRL | Luzes diurnas (relé) |
| ESTE IGN | Relé desembaçador traseiro |
| TBC IGN1 | Ignição do controlador da carroceria do caminhão |
| HI HDLP-LT | Farol principal esquerdo |
| LH HID | Não usado |
| DRL | Lâmpadas diurnas |
| IPC / DIC | Painel de controle / Centro de informações do motorista |
| HVAC / ECAS | Controlador de ar condicionado |
| CIG LTR | Mais leve |
| HI HDLP-RT | Farol direito |
| HDLP-LOW | Relé do farol baixo |
| COMP A / C | Compressor de ar condicionado |
| COMP A / C | Relé do compressor de ar condicionado |
| RR WPR | Limpador / lavador traseiro |
| RÁDIO | Sistema de áudio |
| SEO B1 | Central de energia do barramento central, HomeLink, bancos traseiros aquecidos |
| LO HDLP-LT | Farol baixo esquerdo |
| BTSI | Sistema de travamento da transmissão do freio |
| MANIVELA | Iniciando sistema |
| LO HDLP-RT | Farol baixo direito |
| FOG LP | Relé de luz de nevoeiro |
| FOG LP | Luz de nevoeiro |
| BUZINA | Fusível de chifre |
| BUZINA | Relé da buzina |
| W / S WASH | Relé da bomba do lavador de pára-brisa e vidro traseiro |
| W / S WASH | Bomba de lavagem e pára-brisa traseiro |
| INFO | Entretenimento OnStar / Bancos traseiros |
| RADIO AMPLIFICADOR | Amplificador de rádio |
| RH HID | Não usado |
| PAE | Pedais elétricos ajustáveis |
| EU PASSO | Módulo de tração nas quatro rodas |
| SBA | Assistência de freio adicional |
| INJ 2 / 15A | Trilho de injeção de combustível No.2 |
| INJ 1 / 15A | Trilho de injeção de combustível # 1 |
| 02A / 15A | Sensores de oxigênio |
| 02B / 15A | Sensores de oxigênio |
| IGN 1 | Ignição 1 |
| ECMRPV / 15A | Módulo de controle do motor |
| FUEL HT / 15A | Aquecimento de óleo |
| ECM I / 15A | Módulo de controle do motor |
Bloco de fusíveis do ventilador de resfriamento elétrico auxiliar
| Fusíveis | Uso |
|---|---|
| VENTOINHA | Fã |
| VENTOINHA | Fusível do relé do ventilador de resfriamento |
| VENTOINHA | Fusível da ventoinha de refrigeração |
| Retransmissão | |
| REFRIGERAÇÃO / VENTILADOR 1 | Relé do ventilador de refrigeração 1 |
| REFRIGERAÇÃO / VENTILADOR 2 | Relé do ventilador de resfriamento 3 |
| REFRIGERAÇÃO / VENTILADOR 3 | Relé do ventilador de refrigeração 2 |
2006
Anúncios publicitários
Painel
Alocação de fusíveis no painel de instrumentos (2006)
| Último nome | Uso |
|---|---|
| RR WPR | Chave do limpador do vidro traseiro |
| SEO ACCY | Acessório de equipamento especial opcional |
| WS WPR | Limpa pára-brisas |
| TBC ACCY | Acessório de controlador de carroceria de caminhão |
| IGN 3 | Ignição, assentos aquecidos |
| 4 rodas motrizes | Sistema de tração nas quatro rodas, bateria auxiliar |
| HTR A / C | Sistema de controle de clima |
| LCK | Relé de fechadura elétrica da porta (função de fechadura) |
| CVC 1 | Espelho interior, sistema de ar condicionado |
| L DR | Conectando o chicote da porta do motorista |
| CRUZEIRO | Regulador de velocidade |
| ABRIR | Relé de fechadura elétrica da porta (função de desbloqueio) |
| RR FOG LP | Farol traseiro de nevoeiro (apenas exportação) |
| FREIO | Sistema de travagem antibloqueio |
| DRIVER UNLCK | Relé de travamento elétrico da porta (função de destravamento da porta) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | Controlador de carroceria de caminhão |
| VÉH CHMSL | Luz elevada para veículo e reboque |
| LT TRLR ST / TRN | Sinal de mudança de direção à esquerda / parada do trailer |
| LT TRN | Sinais de mudança de direção à esquerda e marcadores laterais |
| PARANDO O VEÍCULO | Luzes de parada do veículo, módulo de freio, módulo de controle do acelerador eletrônico |
| RT TRLR ST / TRN | Sinal de mudança de direção à direita / parada do trailer |
| RT TRN | Sinais de mudança de direção à direita e marcadores laterais |
| CORPO | Conector prejudicial |
| DDM | Módulo da porta do motorista |
| AUX PWR 2, M / GATE | Tomada de energia na área de carga traseira |
| LCKS | Sistema de travamento elétrico da porta |
| TBC 2C | Controlador de carroceria de caminhão |
| RISCO | Módulo piscando |
| CB LT DOORS | Disjuntor da janela elétrica esquerda |
| TBC 2B | Controlador de carroceria de caminhão |
| TBC 2A | Controlador de carroceria de caminhão |
Anúncios publicitários
Caixa de retransmissão do painel central
Caixa de retransmissão do painel central (2003-2006)
| Dispositivo | Uso |
|---|---|
| SEO | Opção de equipamento especial |
| REBOQUE | Fiação do freio do trailer |
| UPFIT | Upfitter (não usado) |
| SL RIDE | Conectando o chicote de controle de direção |
| HDLR 2 | Conector da fiação do telhado |
| CORPO | Conector de fiação do corpo |
| HDLNR 1 | Conector de fiação 1 do revestimento do tejadilho |
| RELÉS DE SUBSTITUIÇÃO | Não usado |
| CB SEAT | Disjuntor do módulo do assento do motorista e do passageiro |
| CB RT DOOR | Disjuntor da janela elétrica direita |
| POUPAR | Não usado |
| INFO | Conectando o chicote de infoentretenimento |
Anúncios publicitários
Compartimento do motor
Atribuição de fusível e relé no compartimento do motor (2006)
| Último nome | Uso |
|---|---|
| PLUGUE DE FULGOR | Não usado |
| ALIMENTAÇÃO PERSONALIZADA | Fornecimento de combustível acessório |
| HÍBRIDO | Híbrido |
| STUD # 1 | Fonte de alimentação auxiliar (bateria única e diesel apenas) / bateria dupla (TP2) Não instale um fusível. |
| MBEC | Fonte de alimentação central para o barramento central, bancos dianteiros, portas direitas |
| BLWER | Ventilador de ar condicionado frontal |
| LBEC | Central de energia do ônibus esquerdo, módulos de portas, travas de portas, tomada de energia auxiliar – área de carga traseira e painel |
| STUD # 2 | Fonte de alimentação de acessórios / fiação do trailer Fonte de alimentação do freio |
| abdômen | Freios anti-trava |
| VSES / ECAS | Estabilidade do veículo |
| IGN A | Power Iqnition |
| IGN B | Power Iqnition |
| LBEC 1 | Centro de energia do ônibus esquerdo, porta esquerda, controlador da carroceria do caminhão, módulo do sinal de mudança de direção |
| PARC TRL | Luzes de estacionamento, fiação de reboque |
| RR PARK | Luzes de estacionamento traseiras direitas e luzes de marcação laterais |
| LR PARK | Luzes de estacionamento traseiras esquerdas e luzes de marcação laterais |
| PARK LP | Relé de luz de estacionamento |
| STRTR | Iniciar relé |
| INTPARK | Lâmpadas interiores |
| PARAR LP | Selos |
| TBC BATT | Energia da bateria do controlador da carroceria do caminhão |
| SEO B2 | Luzes fora de estrada |
| 4WS | Não usado |
| PARA HVAC | Soquete de alimentação auxiliar – console |
| IGN 1 | Relé de ignição |
| PCM 1 | Módulo de controle do trem de força |
| ETC / ECM | Controle eletrônico do acelerador, controlador eletrônico do freio |
| IGN E | Conjunto de instrumentos, relé de ar condicionado, indicadores de direção / interruptor de perigo, relé de partida |
| RTD | Controle de suspensão eletrônica, exaustão de controle de nível automático (ALC) |
| TRL B / U | Fiação do reboque da lâmpada de emergência |
| F / PMP | Relé da bomba de combustivel) |
| B / U LP | Luzes de marcha-atrás, sistema de controle de trava de câmbio automático |
| RR DEFOG | Desembaçador da janela traseira |
| HDLP-HI | Relé do farol alto |
| PRIMEIRO | Não usado |
| AIRBAG | Sistema de retenção inflável adicional |
| FRT PARK | Luzes de estacionamento dianteiras, luzes de marcação laterais |
| DRL | Luzes diurnas (relé) |
| ESTE IGN | Relé desembaçador traseiro |
| TBC IGN1 | Ignição do controlador da carroceria do caminhão |
| HI HDLP-LT | Farol principal esquerdo |
| LH HID | Não usado |
| DRL | Lâmpadas diurnas |
| IPC / DIC | Painel de controle / Centro de informações do motorista |
| HVAC / ECAS | Controlador de ar condicionado |
| CIG LTR | Mais leve |
| HI HDLP-RT | Farol direito |
| HDLP-LOW | Relé do farol baixo |
| COMP A / C | Compressor de ar condicionado |
| COMP A / C | Relé do compressor de ar condicionado |
| TCMB | Módulo de controle de transmissão |
| RR WPR | Limpador / lavador traseiro |
| RÁDIO | Sistema de áudio |
| SEO B1 | Central de energia do barramento central, HomeLink, bancos traseiros aquecidos |
| LO HDLP-LT | Farol baixo esquerdo |
| BTSI | Sistema de travamento da transmissão do freio |
| CRNK | Iniciando sistema |
| LO HDLP-RT | Faróis inclinados do lado do passageiro |
| FOG LP | Relé de luz de nevoeiro |
| FOG LP | Faróis de nevoeiro |
| BUZINA | Relé da buzina |
| W / S WASH | Relé da bomba do lavador de pára-brisa e vidro traseiro |
| W / S WASH | Bomba de lavagem e pára-brisa traseiro |
| INFO | Entretenimento OnStar / Bancos traseiros |
| RADIO AMPLIFICADOR | Amplificador de rádio |
| RH HID | Não usado |
| PAE | Pedais elétricos ajustáveis |
| EU PASSO | Módulo de tração nas quatro rodas |
| SBA | Assistência de freio adicional |
| INJ2 | Trilho de injeção de combustível No.2 |
| INJ 1 | Trilho de injeção de combustível # 1 |
| 02A | Sensores de oxigênio |
| 02B | Sensores de oxigênio |
| IGN 1 | Ignição 1 |
| PCM B | Módulo de controle do trem de força, bomba de combustível |
| SBA | Assistência de freio adicional |
| ECM | Módulo de controle do motor |
| ATUADOR DO | Atuador do |
| CARBURANT HTR | Aquecimento de óleo |
| ECM 1 | Módulo de controle do motor 1 |
| ECM | Módulo de controle do motor |
| ECM B | Módulo de controle do motor B |
| RR HVAC | Controle de ar condicionado traseiro |
| S / TOIT | Teto solar |
Bloco de fusíveis do ventilador de resfriamento elétrico auxiliar
| Fusíveis | Uso |
|---|---|
| VENTOINHA | Fã |
| VENTOINHA | Fusível do relé do ventilador de resfriamento |
| VENTOINHA | Fusível da ventoinha de refrigeração |
| Retransmissão | |
| REFRIGERAÇÃO / VENTILADOR 1 | Relé do ventilador de refrigeração 1 |
| REFRIGERAÇÃO / VENTILADOR 2 | Relé do ventilador de resfriamento 3 |
| REFRIGERAÇÃO / VENTILADOR 3 | Relé do ventilador de refrigeração 2 |
