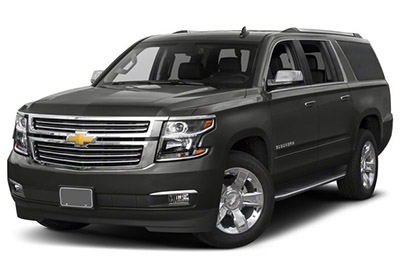

Neste artigo, consideramos o Chevrolet Suburban de Décima Primeira Geração e o Tahoe de Quarta Geração (GMT K2YC / G / K2UC / G), disponíveis de 2015 até o presente. Aqui você encontrará diagramas de caixa de fusíveis do Chevrolet Suburban / Tahoe 2015, 2016, 2017, 2018, 2019 e 2020 , obter informações sobre a localização dos painéis de fusíveis dentro do carro e saber mais sobre a ‘atribuição de cada fusível (disposição dos fusíveis ) e relés.
Contents
- Disposição do fusível Chevrolet Suburban / Tahoe 2015-2020.
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
- Localização da caixa de fusíveis
- Diagrama da caixa de fusíveis
Disposição do fusível Chevrolet Suburban / Tahoe 2015-2020.
Os fusíveis do isqueiro (tomada) do Chevrolet Suburban (Tahoe) são fusíveis №4 (tomada de acessório 1), №50 (tomada de acessório 2) na caixa de fusíveis do painel do motorista lateral; fusíveis №4 (tomada de acessório 4), №50 (tomada de acessório 3) na caixa de fusíveis no painel do lado do passageiro; fusível №14 (soquete para acessórios traseiros) na caixa de fusíveis do compartimento de bagagem
Caixa de fusíveis do painel de instrumentos №1 (lado do motorista)
Localização da caixa de fusíveis
Ele está localizado no painel do motorista, atrás da tampa.
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis do painel №1 (2016-2020)
| Não. | Uso |
|---|---|
| 1 | Não usado |
| 2 | Não usado |
| 3 | Não usado |
| 4 | Tomada de alimentação acessória 1 |
| cinco | Fonte de alimentação acessória / acessório retido |
| 6 | Tomada de alimentação acessória da bateria |
| 7 | 2015-2018: Abridor universal de porta de garagem / espelho interno. 2019-2020: Abridor de porta de garagem universal / interruptor de farol de teto SEO |
| oito | SEO / Poder dos adereços preservados |
| nove | Não usado |
| dez | Módulo de controle de corpo 3 |
| onze | Módulo de controle do corpo 5 |
| 12 | Retroiluminação do controle do volante |
| 13 | Não usado |
| quatorze | Não usado |
| quinze | Não usado |
| dezesseis | Sensor de Ignição Lógica Discreta |
| 17 | 2015-2018: módulo de processamento de vídeo. 2019-2020: módulo de processamento de vídeo / módulo de chave virtual |
| 18 | Módulo de janela de espelho |
| dezenove | Módulo de controle do corpo 1 |
| vinte | Reforço frontal (se equipado) |
| 21 | Não usado |
| 22 | Não usado |
| 23 | Não usado |
| 24 | 2015-2016: Aquecimento, ventilação e ar condicionado Ignição / aquecimento, ventilação e ar condicionado auxiliar. 2017-2020: HVAC / ignição |
| 25 | Conjunto de instrumentos / Módulo de diagnóstico de detecção de ignição / Ignição |
| 26 | 2015-2018: Tilt Column / SEO, Tilt Column Lock 1 / SEO. 2019-2020: Coluna de inclinação / Bloqueio de coluna de inclinação 1 / SEO 1 / SEO 2 |
| 27 | Conector de link de dados / módulo do assento do motorista |
| 28 | 2015-2018: Entrada passiva / Arranque passivo / Bobina de aquecimento, ventilação e ar condicionado. 2019-2020: entrada passiva, partida passiva / bateria HVAC / CGM |
| 29 | Dissuasor de roubo de conteúdo |
| trinta | Não usado |
| 31 | Não usado |
| 32 | Não usado |
| 33 | 2015-2017: SEO / Controle de nível automático. 2018-2020: controle de nível automático de SEO / assento aquecido esquerdo |
| 34 | Pedal ajustável de habilitação de parque elétrico (se aplicável) |
| 35 | Não usado |
| 36 | Diversos / Manivela |
| 37 | Volante aquecido |
| 38 | Trava 2 da coluna de direção (se aplicável) |
| 39 | Bateria do painel |
| 40 | Não usado |
| 41 | Não usado |
| 42 | Euro trailer (se equipado) |
| 43 | Portas esquerdas |
| 44 | Banco do motorista |
| 45 | Não usado |
| 46 | Assento vertical aquecido, resfriado ou ventilado (dependendo do equipamento) |
| 47 | Assento esquerdo aquecido, resfriado ou ventilado (se equipado) |
| 48 | Não usado |
| 49 | Não usado |
| cinquenta | Tomada de alimentação acessória 2 |
| 51 | Não usado |
| 52 | Relé de energia acessório retido |
| 53 | Relais Run / Crank |
| 54 | Não usado |
| 55 | Não usado |
| 56 | Não usado |
Caixa de fusíveis do painel de instrumentos №2 (lado do passageiro)
Localização da caixa de fusíveis
Ele está localizado no lado do passageiro do painel, atrás da tampa.
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis na caixa de fusíveis do painel №2 (2016-2020)
| Não. | Uso |
|---|---|
| 1 | Não usado |
| 2 | Não usado |
| 3 | Não usado |
| 4 | Tomada de alimentação acessória 4 |
| cinco | Não usado |
| 6 | Não usado |
| 7 | Não usado |
| oito | Não usado / porta-luvas |
| nove | Não usado |
| dez | Não usado |
| onze | Não usado |
| 12 | Controles do volante |
| 13 | Módulo de controle de corpo 8 |
| quatorze | Não usado |
| quinze | Não usado |
| dezesseis | Não usado |
| 17 | Não usado |
| 18 | Não usado |
| dezenove | Módulo de controle do corpo 4 |
| vinte | Entretenimento no banco traseiro |
| 21 | Teto solar / balizador superior |
| 22 | Não usado |
| 23 | Não usado |
| 24 | Não usado |
| 25 | Não usado |
| 26 | Infodivertissement / Airbag |
| 27 | Interruptor de janela de reposição / RF / Sensor de chuva |
| 28 | Detecção de obstáculo / USB |
| 29 | Rádio |
| trinta | Não usado |
| 31 | Não usado |
| 32 | Não usado |
| 33 | Não usado |
| 34 | Não usado |
| 35 | Não usado |
| 36 | Opção de equipamento especial B2 |
| 37 | Opção de equipamento especial |
| 38 | Módulo de controle de corpo 2 |
| 39 | Inversor A / C |
| 40 | Não usado |
| 41 | Não usado |
| 42 | Não usado |
| 43 | Não usado |
| 44 | Motor da janela da porta direita |
| 45 | Ventilador frontal |
| 46 | Módulo de controle do corpo 6 |
| 47 | Módulo de controle do corpo 7 |
| 48 | Amplificador |
| 49 | Banco dianteiro direito |
| cinquenta | Tomada de alimentação acessória 3 |
| 51 | Não usado |
| 52 | Relé de energia acessório retido |
| 53 | Não usado |
| 54 | Não usado |
| 55 | Não usado |
| 56 | Não usado |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Ele está localizado no compartimento do motor do lado do motorista.
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relé no compartimento do motor (2016-2020)
| Não. | Uso |
|---|---|
| 1 | 2015-2019: Passos elétricos. 2020: etapas da assistência elétrica |
| 2 | Bomba do sistema de freio antitravamento |
| 3 | Interior BEC LT1 |
| 4 | Cinto de segurança motorizado de passageiro |
| cinco | Compressor de nivelamento de suspensão |
| 6 | Controle de caixa de transferência eletrônica 4WD |
| 7 | Não usado |
| oito | Não usado |
| nove | Relé da bomba de combustível / não usado |
| dez | Freio de estacionamento elétrico / não usado |
| onze | Não usado |
| 12 | Não usado |
| 13 | Interior BEC LT2 |
| quatorze | Traseira BEC 1 |
| quinze | Não usado |
| dezesseis | Não usado |
| 17 | Cinto de segurança motorizado do motorista |
| 18 | Não usado |
| dezenove | Não usado |
| vinte | Não usado |
| 21 | Nivelamento automático do farol / solenóide de exaustão |
| 22 | Bomba de combustivel |
| 23 | Módulo de controle de chassi integrado |
| 24 | Amortização em tempo real |
| 25 | Módulo de alimentação da bomba de combustível |
| 26 | Assistência hidráulica ativa / Controle de tensão regulado por bateria |
| 27 | Não usado |
| 28 | Desenvolvedor 2 |
| 29 | Relé upfitter 2 |
| trinta | Limpador |
| 31 | Módulo de interface de trailer (TIM) |
| 32 | Não usado |
| 33 | Não usado |
| 34 | Luzes reversas |
| 35 | Válvula do sistema de freio antibloqueio |
| 36 | Trailer de freio |
| 37 | Relé upfitter 3 |
| 38 | Não usado |
| 39 | Freio direito do trailer / sinal de mudança de direção |
| 40 | Freio esquerdo do trailer / luz indicadora |
| 41 | Luzes de estacionamento para reboques |
| 42 | Luzes de estacionamento à direita |
| 43 | Luzes de estacionamento à esquerda |
| 44 | Desenvolvedor 3 |
| 45 | Controle automático de nível de operação / manivela |
| 46 | Não usado |
| 47 | Desenvolvedor 4 |
| 48 | Relé upfitter 4 |
| 49 | Lâmpadas reversas |
| cinquenta | Não usado |
| 51 | Relé de luz de estacionamento |
| 52 | Não usado |
| 53 | Não usado |
| 54 | Não usado |
| 55 | Não usado |
| 56 | Não usado |
| 57 | Não usado |
| 58 | Não usado |
| 59 | Trailer Euro |
| 60 | Controle A / C |
| 61 | Não usado |
| 62 | Não usado |
| 63 | Desenvolvedor 1 |
| 64 | Não usado |
| 65 | Não usado |
| 66 | Não usado |
| 67 | Bateria de trailer |
| 68 | Bomba de combustível não usada / secundária |
| 69 | RC Upfitter 3 e 4 |
| 70 | Vbat Upfitter 3 e 4 |
| 71 | Não usado |
| 72 | Relé upfitter 1 |
| 73 | Não usado |
| 74 | Ignição do módulo de controle do motor |
| 75 | Vários / ignição sobressalente |
| 76 | Transmissão de ignição |
| 77 | RC Upfitter 1 e 2 |
| 78 | Vbat Upfitter 1 e 2 |
| 79 | Não usado |
| 80 | Não usado |
| 81 | Não usado |
| 82 | Não usado |
| 83 | Trailer Euro / RC |
| 84 | Relais Run / Crank |
| 85 | Não usado |
| 86 | Não usado |
| 87 | Motor / MAF / IAT / Umidade / Sensor TIAP |
| 88 | Injetor A – ímpar |
| 89 | Injetor B – Par |
| 90 | Sensor de oxigênio B |
| 91 | Controle de aceleração |
| 92 | Relé do módulo de controle do motor |
| 93 | buzina |
| 94 | Faróis de nevoeiro |
| 95 | Faróis máximos |
| 96 | Não usado |
| 97 | Não usado |
| 98 | Não usado |
| 99 | Não usado |
| 100 | Sensor de oxigênio A |
| 101 | Módulo de controle do motor |
| 102 | Módulo de controle do motor / módulo de controle da transmissão |
| 103 | Aquecimento interior auxiliar |
| 104 | Entrada |
| 105 | Não usado |
| 106 | Não usado |
| 107 | AeroShutter |
| 108 | Não usado |
| 109 | Polícia Upfitter |
| 110 | Não usado |
| 111 | Não usado |
| 112 | Iniciar relé |
| 113 | Não usado |
| 114 | Limpador de pára-brisa dianteiro |
| 115 | Limpador de pára-brisa traseiro |
| 116 | Ventilador de resfriamento esquerdo |
| 117 | Escorvando a bomba de combustível |
| 118 | Não usado |
| 119 | Não usado |
| 120 | Relé de escorva da bomba de combustível |
| 121 | Farol direito HID |
| 122 | Phare HID gauche |
| 123 | Ventilador de resfriamento direito |
Caixa de fusíveis do compartimento de bagagem
Localização da caixa de fusíveis
Encontra-se no lado esquerdo da bagageira, por trás da tampa.
Anúncios publicitários
Diagrama da caixa de fusíveis
Alocação de fusíveis e relés no compartimento de bagagem (2016-2020)
| Não. | Uso |
|---|---|
| 2 | Assento aquecido na segunda fila à esquerda / não utilizado |
| 3 | Assento da segunda fila aquecido à direita |
| 4 | Espelhos aquecidos |
| cinco | Porta traseira |
| 6 | Quebra de vidro |
| 7 | Liftglass |
| oito | Lógica do módulo Tailgate |
| nove | Limpador de pára-brisa traseiro |
| dez | Aquecimento traseiro, ventilação e ventilador de ar condicionado |
| onze | Assento da segunda fila |
| 12 | Módulo da porta traseira |
| 13 | Assento da terceira fila |
| quatorze | Tomada para acessórios traseiros |
| quinze | Desembaçador traseiro |
| Retransmissão: | |
| 1 | Desembaçador traseiro |
| dezesseis | Porta traseira |
| 17 | Liftglass |
| 18 | Farol de nevoeiro traseiro (se equipado) |
| dezenove | Farol de nevoeiro traseiro (se equipado) |
| vinte | Espelho aquecido |
