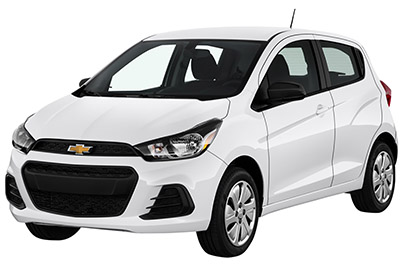

Neste artigo consideramos a quarta geração do Chevrolet Spark (M400), disponível de 2016 até hoje. Aqui você encontra diagramas de caixa de fusíveis da Chevrolet Spark 2016, 2017, 2018, 2019 e 2020 , obter informações sobre a localização dos painéis de fusíveis no interior do carro e saber mais sobre a atribuição de cada fusível (disposição dos fusíveis) e relés.
Contents
Layout do fusível Chevrolet Spark 2016-2020.
O fusível do acendedor de cigarros Chevrolet Spark (tomada) está localizado na caixa de fusíveis do painel (consulte o fusível “APO” (tomada auxiliar)).
Caixa de fusíveis do painel
Localização da caixa de fusíveis
Ele está localizado no painel (lado do motorista), atrás da tampa.
Diagrama da caixa de fusíveis
Anúncios publicitários
Atribuição de fusíveis e relés na caixa de fusíveis interna
| Último nome | A descrição |
|---|---|
| ONSTAR | OnStar |
| HVAC CNTR / ECC | Módulo de controle HVAC / ECC |
| IPC | Grupo de painel |
| TCM | Módulo de controle de transmissão |
| RDO | Rádio |
| BCM1 (AT S&S) | Módulo de controle do corpo 1 (parada e partida CVT) |
| SBSA / RPA | SBSA / Auxiliar de estacionamento traseiro |
| DLC | Conector de ligação de dados |
| EXCL | Trava da coluna de direção elétrica |
| RH | Módulo de detecção e diagnóstico |
| TRANSD | Conversor TRANSD / DC-DC |
| AQI | 2019-2020: ionizador de qualidade do ar |
| ETCS | Sistema eletrônico de cobrança de pedágio |
| LPM | Módulo de potência linear |
| PEPS | Entrada passiva / partida passiva |
| DLIS (não AT S&S) | Chave de ignição de lógica discreta (parar e iniciar sem CVT) |
| FCA | Aviso de colisão frontal |
| IPC | Grupo de painel |
| RLAD | Visor de alerta de LED refletido |
| HLLD SW | Interruptor de nivelamento do farol |
| FRT PWR WNDW | Janela elétrica frontal |
| REAR PWR WNDW | Janela traseira elétrica |
| Virgem | Não usado |
| MTA | Módulo de transmissão manual automatizado |
| APO | Tomada auxiliar |
| S / TOIT | Teto solar |
| CGM | Módulo Portal Central (2018) |
| Virgem | Não usado |
| BCM8 | Módulo de controle de corpo 8 |
| BCM7 | Módulo de controle do corpo 7 |
| BCM6 | Módulo de controle do corpo 6 |
| BCM5 | Módulo de controle do corpo 5 |
| BCM4 | Módulo de controle do corpo 4 |
| BCM3 | Módulo de controle de corpo 3 |
| BCM2 (não AT S&S) | Módulo de controle do corpo 2 (parar e iniciar sem CVT) |
| BCM1 (não AT S&S) | Módulo de controle do corpo 1 (parar e iniciar sem CVT) |
| DLIS (AT S&S) | Chave de ignição de lógica discreta (parada e partida CVT) |
| SWC BKLT | Retroiluminação do controle do volante |
| Virgem | Não usado |
| TRANS (200 / 400W) / LOGÍSTICA | Conversor DC DC / Logística |
| EXP PWR WNDW | Janela de potência expressa do motorista |
| ANO | Ventoinha do motor |
| HTD / SEAT | Bancos dianteiros aquecidos |
| HVAC CNTR | Módulo HVAC |
| HTD / STR | Volante aquecido |
| BCM2 (AT S&S) | Módulo de controle de corpo 2 (parar e iniciar CVT) |
| RLY1 | Relé logístico |
| RLY2 | Relé de alimentação acessório / acessório retido |
| RLY3 | Relé de energia acessório mantido interrompível |
| RLY4 | Revezamento de corrida |
Caixa de fusíveis do compartimento do motor
Localização da caixa de fusíveis
Anúncios publicitários
Diagrama da caixa de fusíveis
Atribuição de fusíveis e relés no compartimento do motor
| Não. | A descrição |
|---|---|
| 1 | Trava da porta traseira |
| 2 | 2016-2018: não usado. 2019-2020: sensor de velocidade de saída de transmissão |
| 3 | Desembaçador traseiro |
| 4 | Aquecedor de espelho externo |
| cinco | Teto solar |
| 6 | Módulo de controle de transmissão continuamente variável |
| 7 | Medidor de fluxo de massa de ar |
| oito | 2016-2018: Bomba de aquecimento auxiliar. 2019-2020: não usado |
| nove | Válvula ABS |
| dez | Controle de tensão regulada |
| onze | Câmera de visão traseira |
| 12 | Não usado |
| 13 | Não usado |
| quatorze | Módulo de controle do motor / módulo de controle da transmissão |
| quinze | Módulo de injeção de combustível / controle de partida |
| dezesseis | Motor da bomba de combustível |
| 17 | Módulo de controle de motor 1 |
| 18 | Módulo de controle de motor 2 |
| dezenove | Injetor / ignição |
| vinte | Sistema A / C |
| 21 | Sensor inteligente de bateria |
| 22 | Trava da coluna de direção elétrica |
| 23 | Ventilador de resfriamento – baixo |
| 24 | 2016-2018: não usado. 2019-2020: sensor de sistema de passagem de chave virtual |
| 25 | Controle do motor do espelho externo |
| 26 | Módulo de controle da transmissão Módulo de controle do motor / bateria |
| 27 | Solenóide de ventilação do cartucho |
| 28 | 2016-2018: Interruptor do pedal do freio. 2019-2020: não usado |
| 29 | Detecção automática de ocupantes |
| trinta | Motor de atualização do farol |
| 31 | buzina |
| 32 | Faróis de nevoeiro dianteiros |
| 33 | Feixe principal esquerdo |
| 34 | Farol direito |
| 35 | 2016-2018: não usado. 2019-2020: módulo de sistema de passe de chave virtual |
| 36 | Limpador de pára-brisa traseiro |
| 37 | Luz de curva esquerda |
| 38 | Máquina de lavar roupa |
| 39 | Luz de canto direito |
| 40 | Não usado |
| 41 | 2016-2018: não usado. 2019-2020: sensor de sistema de passagem de chave virtual |
| 42 | Starter 2 |
| 43 | Centro de ônibus elétrico integrado ao painel |
| 44 | Transmissão manual automatizada |
| 45 | Iniciante 1 |
| 46 | Bombas ABS |
| 47 | Ventilador de resfriamento – alto |
| 48 | Motor do limpador dianteiro |
| 49 | Acessório / fonte de alimentação acessória retida |
| Retransmissão | |
| RLY1 | Desembaçador traseiro |
| RLY2 | Módulo de controle de transmissão |
| RLY3 | Motor da bomba de combustível |
| RLY4 | Starter 2 |
| RLY5 | Sistema A / C |
| RLY6 | 2016-2018: Bomba de aquecimento auxiliar. 2019-2020: não usado |
| RLY7 | Ventilador de resfriamento – baixo |
| RLY8 | Executar / Manivela |
| RLY9 | 2016-2018: WR / TRN. 2019-2020: Powertrain |
| RLY10 | Iniciante 1 |
| RLY11 | Ventilador de resfriamento – alto |
| RLY12 | Faróis de nevoeiro dianteiros |
